2. Двигатели А3Е, А5D

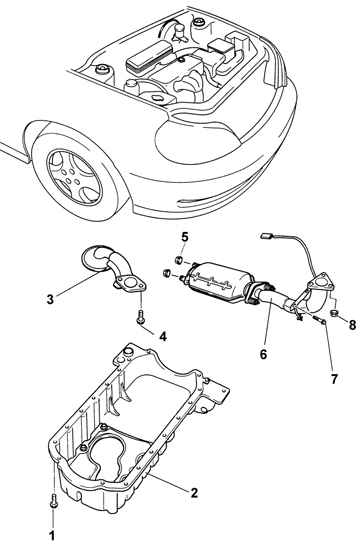

Масляный поддон

1 – болт, 7,8–11 Н•м;
2 – масляный поддон;
3 – сетчатый фильтр;
4 – болт;
7,8 – 11 Н•м;
5 – гайка, 37–52 Н•м;
6 – приемная выхлопная труба и каталитический нейтрализатор;
7 – болт, 37–52 Н•м;
8 – гайка, 37–52 Н•м

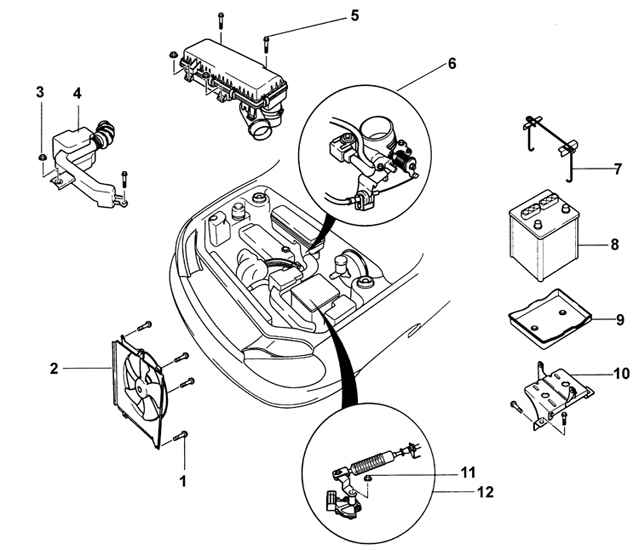

Элементы моторного отсека и двигателя

1 – болт, 7,8–11 Н•м;
2 – вентилятор радиатора;
3 – гайка,
7,8–11 Н•м;
4 – заборник свежего воздуха;
5 – болт, 7,8–11 Н•м;
6 – трос акселератора;
7 – зажим аккумуляторной батареи;
8 – аккумуляторная батарея;
9 – опора аккумуляторной батареи;
10 – кронштейн аккумуляторной батареи;
11 – гайка, 31,4–46,1 Н•м;
12 – трос управления

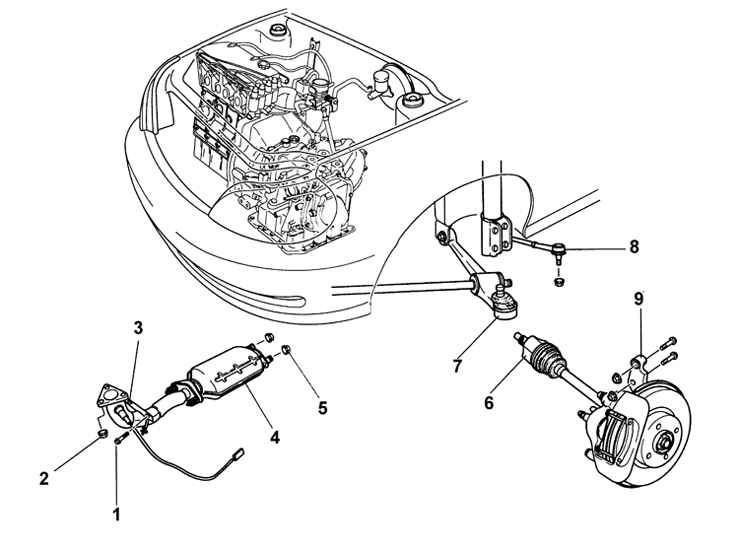

Поворотный кулак, приводной вал и каталитический нейтрализатор

1 – болт, 37–52 Н•м;
2 – гайка, 37–52 Н•м;
3 – кронштейн;
4 – приемная выхлопная труба и каталитический нейтрализатор;
5 – гайка, 53–64 Н•м;
6 – приводной вал;
7 – шаровой шарнир нижнего поперечного рычага передней подвески;
8 – шаровой шарнир наконечника рулевой тяги;
9 – поворотный кулак

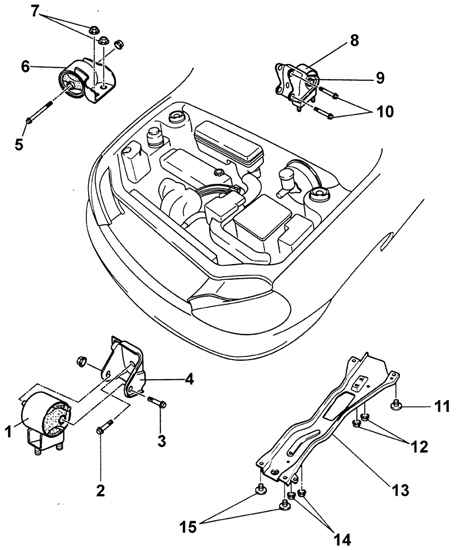

Опоры силового агрегата

1 – резиновая опора №2 силового агрегата;
2 – болт, 37–52 Н•м;
3 – болт, 66–93 Н•м;
4 – кронштейн опоры силового агрегата;
5 – болт, 37–49 Н•м;
6 – резиновая опора №3 силового агрегата;
7 – гайка, 60–85 Н•м;
8 – резиновая опора №1 силового агрегата;
9 – болт, 66–93 Н•м;
10 – болт, 43–54 Н•м;
11 – гайка, 71–93 Н•м;
12 – гайка, 37–52 Н•м;
13 – нижняя балка;
14 – гайка, 37–52 Н•м;
15 – гайка, 71–93 Н•м

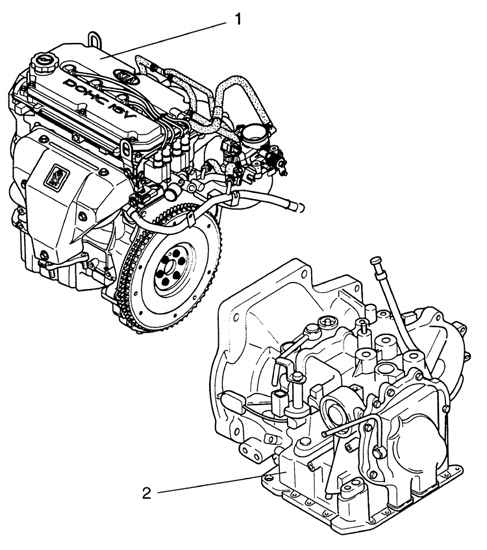

Коробка передач (2) и двигатель (1)



Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провода от аккумуляторной батареи

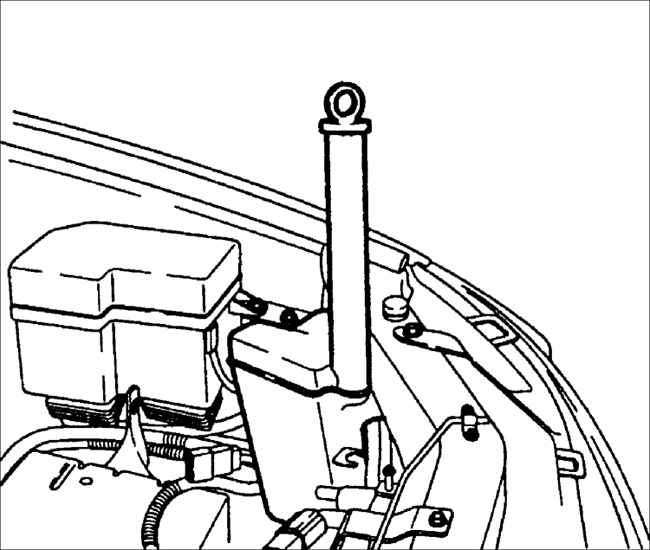

2. Снимите аккумуляторную батарею и опору батареи.
3. Слейте охлаждающую жидкость из системы охлаждения.
4. Снимите заборник свежего воздуха.
5. Ослабьте хомуты и снимите верхний и нижний шланги радиатора.
6. Отсоедините трос акселератора.
7. Отсоедините шланг подачи топлива от топливной магистрали.

Предупреждение

Не курите и не пользуйтесь открытым пламенем около элементов топливной системы, так как это может привести к взрыву.


8. Ослабьте хомуты и отсоедините шланги, идущие к отопителю

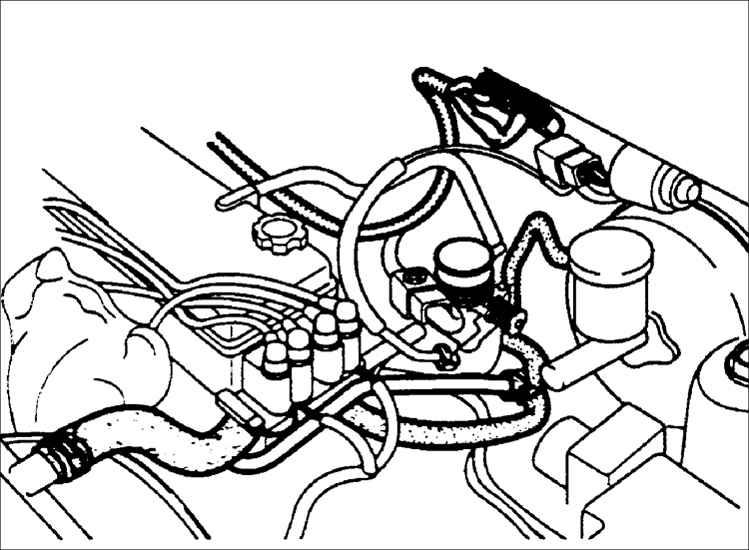

9. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.

10. Отсоедините электрические разъемы от топливных форсунок.

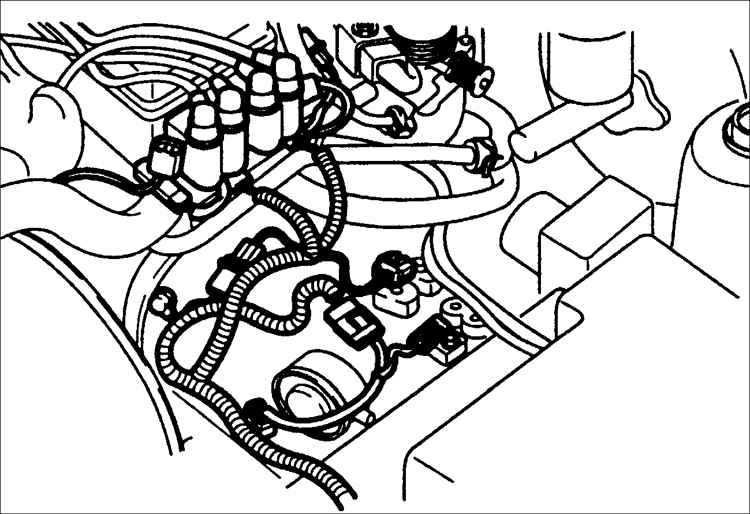

11. Отсоедините от двигателя электрические разъемы.
12. На автомобилях с автоматической коробкой передач отсоедините трос управления от коробки передач.
13. На автомобилях с механической коробкой передач отсоедините тяги выбора и переключения передач от коробки передач.
14. На автомобилях с механической коробкой передач отсоедините трубку от рабочего цилиндра сцепления и снимите рабочий цилиндр сцепления

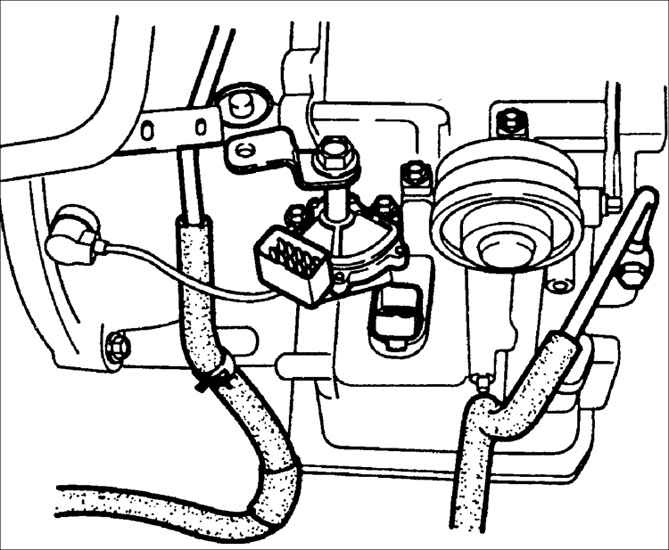

15. На автомобилях с автоматической коробкой передач отсоедините электрический разъем переключателя индикатора включенной передачи.
16. На автомобилях с автоматической коробкой передач отсоедините электрический разъем от электромагнитного клапана.
17. На автомобилях с автоматической коробкой передач, отсоедините от коробки передач более прохладный шланг для трансмиссионной жидкости.

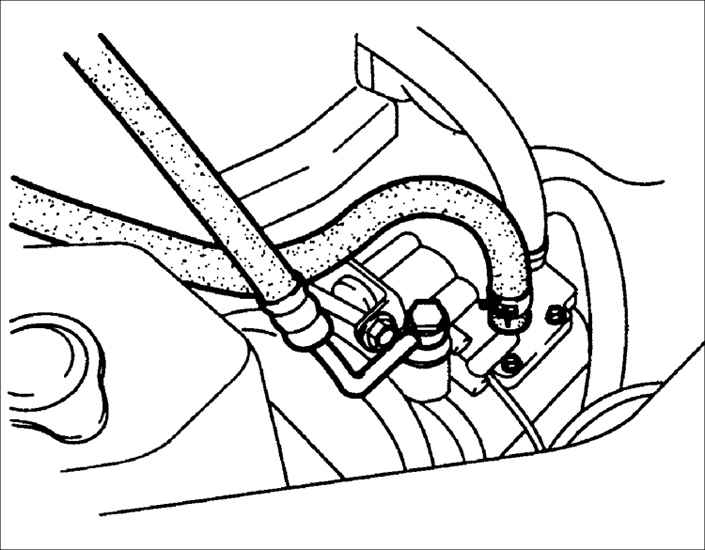

18. Отсоедините шланги от насоса усилителя рулевого управления.
19. Отсоедините электрические разъемы от В-контакта и S-контакта стартера.

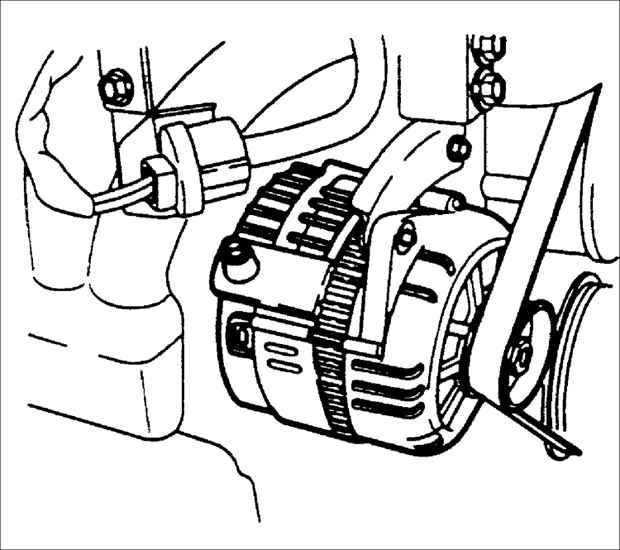

20. Отсоедините электрические разъемы от В-контакта разъема генератора.
21. Выверните четыре болта крепления компрессора кондиционера.
22. Снимите оба передних колеса.
23. Снимите приемную выхлопную трубу и каталитический нейтрализатор.
24. Извлеките шплинты и выверните гайки крепления наконечников рулевых тяг к поворотным кулакам.

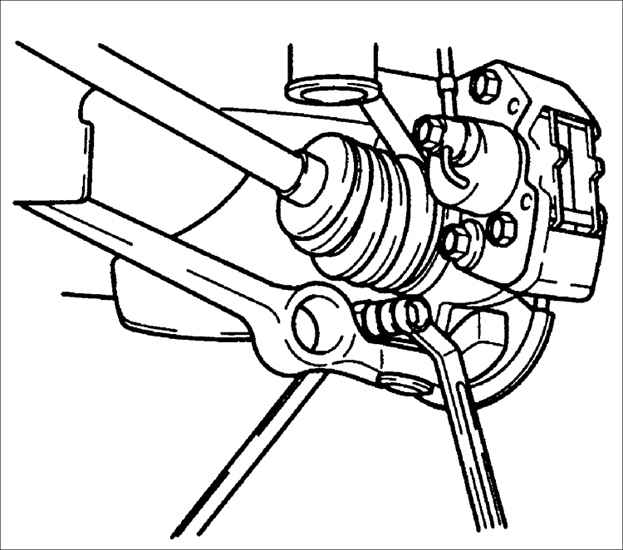

25. Выверните болты и гайки крепления левого и правого нижних рычагов к поворотным кулакам
26. Выверните по два болта и гайки крепления амортизационных стоек к поворотным кулакам.
27. Монтировкой вырвите внутренние шарниры приводных валов из коробки передач.

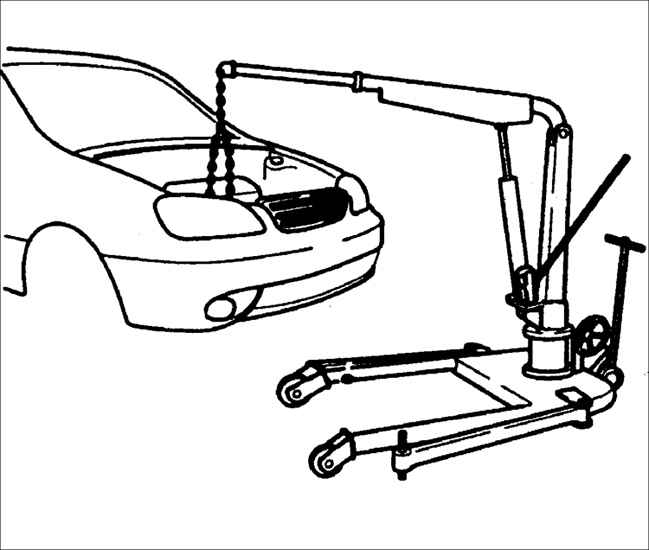

28. Поддержите двигатель грузоподъемным механизмом.

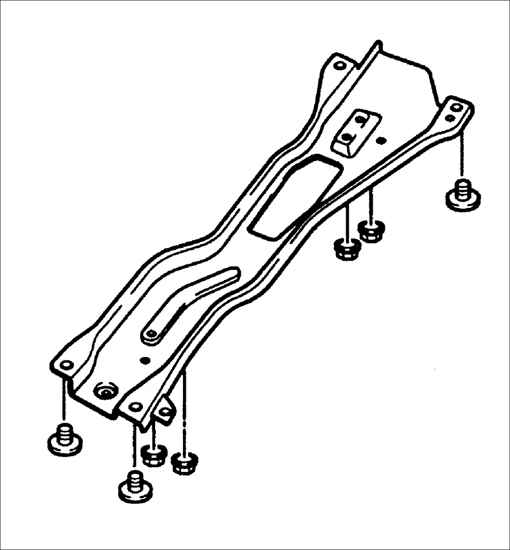

29. Выверните четыре гайки и четыре болта крепления двигателя к нижней балке.

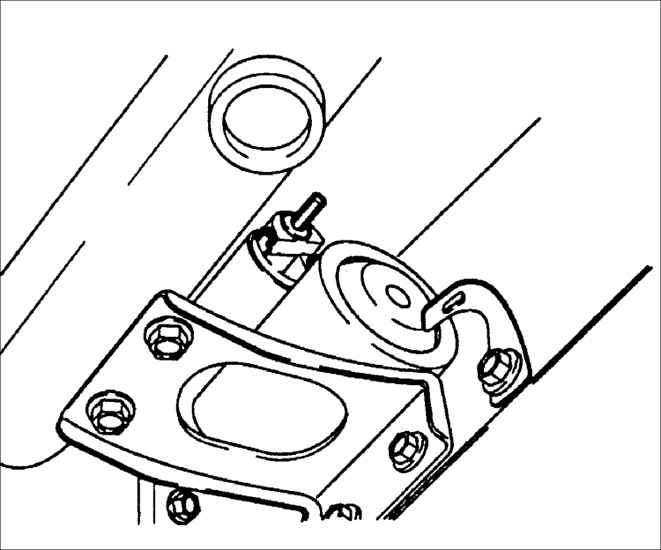

30. Выверните два болта крепления верхнего кронштейна опоры №1 силового агрегата.
31. Выверните две гайки крепления опоры №2 силового агрегата.
32. Выверните четыре болта крепления верхнего кронштейна опоры №2 силового агрегата.
33. Выверните две гайки крепления опоры №3 силового агрегата.
34. Снимите двигатель вместе с коробкой передач с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите двигатель вместе с коробкой передач в моторный отсек автомобиля.
2. Вверните две гайки крепления резиновой опоры №3 силового агрегата.

Момент затяжки: 60–85 Н•м

3. Вверните болты крепления кронштейна опоры №3 силового агрегата и вверните гайки крепления резиновой части опоры.

Моменты затяжки:
Гайки: 66–93 Н•м
Болты: 37–52 Н•м

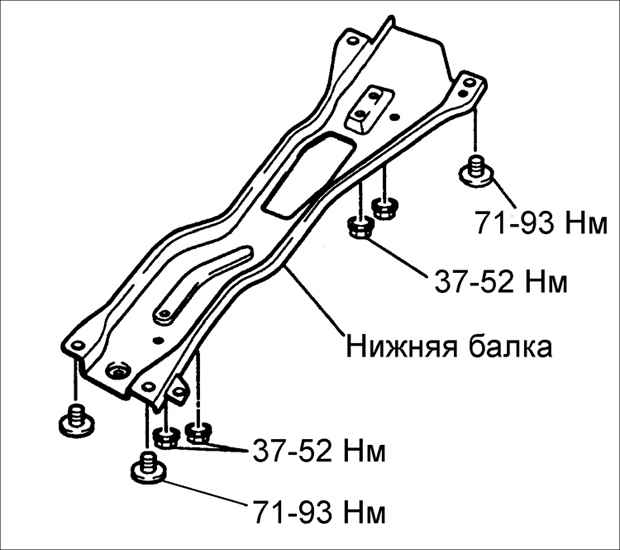

4. Вверните четыре болта и гайки крепления двигателя к нижней балке.

Моменты затяжки
Гайки: 37–52 Н•м
Болты: 71–93 Н•м

5. Снимите грузоподъемный механизм, поддерживающий двигатель.
6. Установите новые стопорные кольца на приводных валах.
7. Легкими ударами установите внутренние шарниры равных угловых скоростей приводных валов в коробку передач, при этом разрезы стопорных колец должны быть направлены вверх.
8. Установите нижние части амортизаторов на поворотные кулаки и закрепите их болтами и гайками.
9. Установите пальцы шаровых шарниров нижних рычагов передней подвески в поворотные кулаки.
10. Установите пальцы шаровых шарниров наконечников рулевых тяг в поворотные кулаки.
11. Установите приемную выхлопную трубу и каталитический нейтрализатор.

Момент затяжки: 37–52 Н•м

12. Установите компрессор кондиционера.
13. Подсоедините электрические разъемы к В-контакту разъема генератора
14. Подсоедините электрические разъемы к В-контакту и S-контакту стартера.
15. Подсоедините шланги к насосу усилителя рулевого управления.
16. На автомобилях с автоматической коробкой передач, подсоедините к коробке передач более прохладный шланг для трансмиссионной жидкости.
17. Подсоедините электрический разъем к электромагнитному клапану.
18. Подсоедините электрический разъем к переключателю индикатора включенной передачи.
19. Установите рабочий цилиндр сцепления и подсоедините к нему трубку.

Моменты затяжки: 18,6–25,5 Н•м

20. Подсоедините тягу управления и выбора передач.

Моменты затяжки:
Тяга управления: 37–52 Н•м
Тяга выбора: 16–235 Н•м

21. Закрепите гайкой с шайбой тягу автоматической коробки передач.

Момент затяжки: 31,4–46,1 Н•м

22. Подсоедините электрические разъемы к двигателю.
23. Подсоедините электрические разъемы к топливным форсункам
24. Подсоедините вакуумный шланг к вакуумному усилителю тормозов.
25. Подсоедините шланги идущие к отопителю.
26. Подсоедините шланг подачи топлива к топливной магистрали.
27. Установите трос акселератора.
28. Установите верхний и нижний шланги радиатора и закрепите их хомутами.
29. Установите заборник свежего воздуха.
30. Установите опору аккумуляторной батареи и батарею.

Момент затяжки: 13,5–16 Н•м

31. Залейте охлаждающую жидкость в систему охлаждения.
32. Подсоедините провода к положительной и отрицательной клеммам аккумуляторной батареи.
33. Проверьте уровни и, при необходимости, долейте все жидкости.
34. Пустите двигатель, проверьте его работу и отсутствие утечек жидкостей.
