10.20. Ремонт рычага селектора

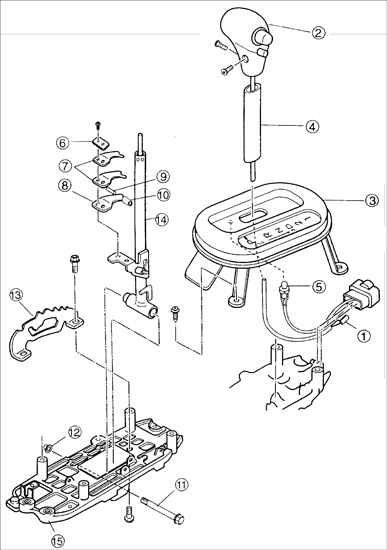

Рычаг селектора

1 – разъем выключателя O/D;
2 – ручка рычага селектора;
3 – панель индикатора;
4 – кожух;
5 – лампа индикатора позиции селектора;
6 – пластина;
7 – верхняя пружинная пластина;
8 – пружинная пластина;

9 – штифт;
10 – ролик фиксатора;
11 – болт;
12 – гайки;
13 – направляющая пластина;
14 – рычаг селектора;
15 – опорная плита

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Отверткой с плоским лезвием освободите контакты разъема. Извлеките контакты из разъема.
2. Выверните два винта и снимите ручку с рычага селектора.
3. Снимите кожух.
4. Поверните лампу индикатора положения рычага селектора против часовой стрелки и снимите ее.
5. Выверните два винта и снимите ролик фиксатора в сборе, затем снимите пластину, верхнюю пружинную пластину и пружинную пластину.
6. Выверните болт из опорной плиты.
7. Выверните два болта крепления направляющей пластины и снимите ее.
8. Снимите рычаг замка и рычаг селектора.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг замка и рычаг селектора.
2. Установите направляющую пластину на опорную плиту и закрепите двумя болтами.
3. Затяните болты к опорной плите. Момент затяжки: 6,9–9,8 Н•м
4. Нанесите смазку 0-GL02 на внутреннюю часть ролика.
5. Переместите рычаг селектора в позицию P.

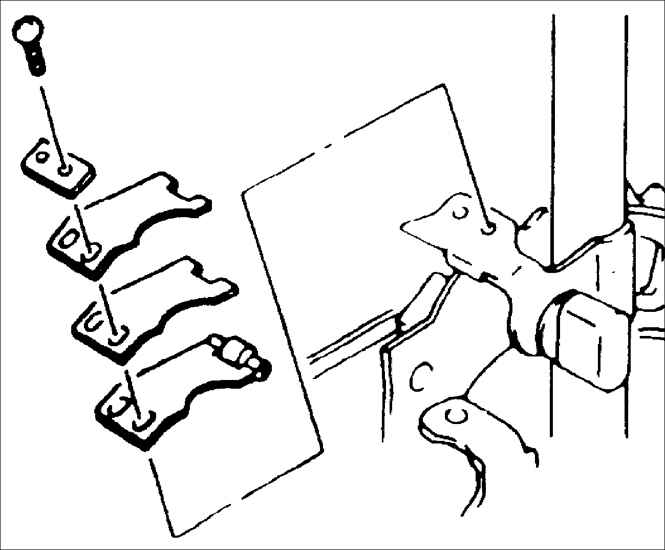

	6. Свободно установите пружинную пластину, верхнюю пружинную пластину и пластину.

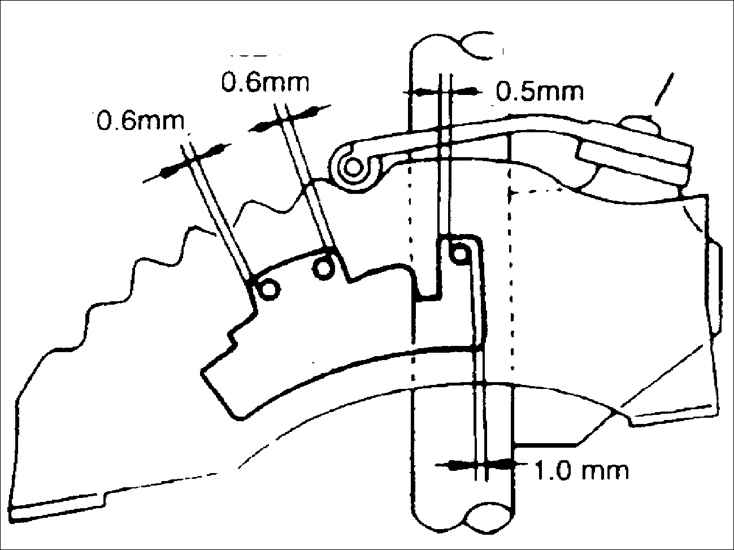

	7. Отрегулируйте зазор направляющей между пластиной и штифтом и затяните два винта. Момент затяжки: 2,0–2,9 Н•м

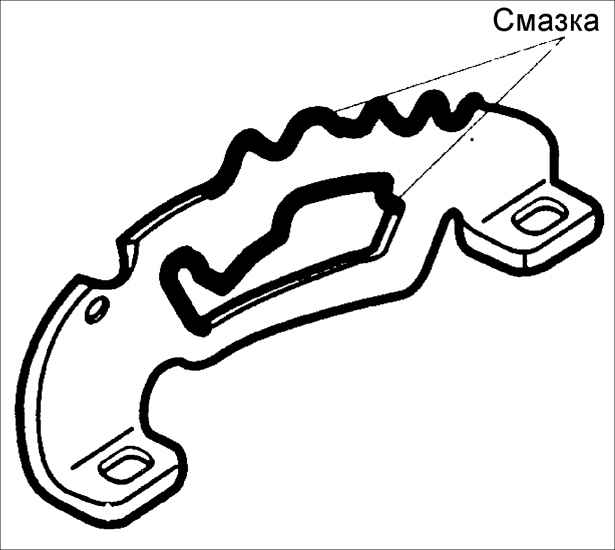

8. Нанесите смазку 0-GL02 на внутреннюю часть направляющей пластины.
	9. Нанесите смазку 0-GL02 на внешнюю сторону направляющей пластины.
10. Установите лампу индикатора позиции рычага селектора в панель индикатора.
11. Установите крышку.

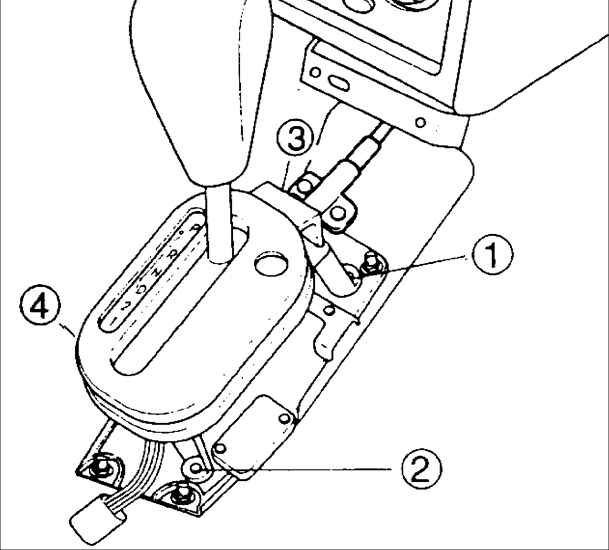

	12. Затяните винт крепления панели индикатора в последовательности, приведенной на рисунке. Момент затяжки: 2,0–2,9 Н•м
13. Проведите провода выключателя O/D через крышку и индикатор.
14. Вставьте провод выключателя O/D в разъем.
15. Вверните два винта крепления ручки рычага селектора. Момент затяжки: 2,0–2,9 Н•м
16. Проверьте, что положение рычага селектора соответствуют индикации рычага селектора.
