12.4. Ремень привода насоса усилителя рулевого управления

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте ремень привода насоса усилителя рулевого управления на отсутствие трещин, износа и выработки. При необходимости, замените ремень.

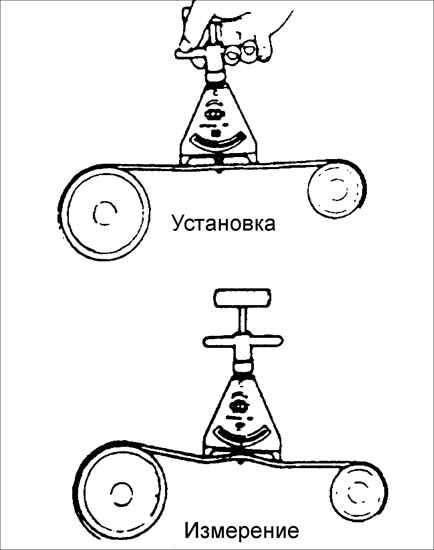

2. Специальным приспособлением измерьте натяжение ремня.

Натяжение ремня привода насоса усилителя рулевого управления и компрессора кондиционера:
Новый ремень: 491–589 Н
Ремень, бывший в употреблении: 422–497 Н

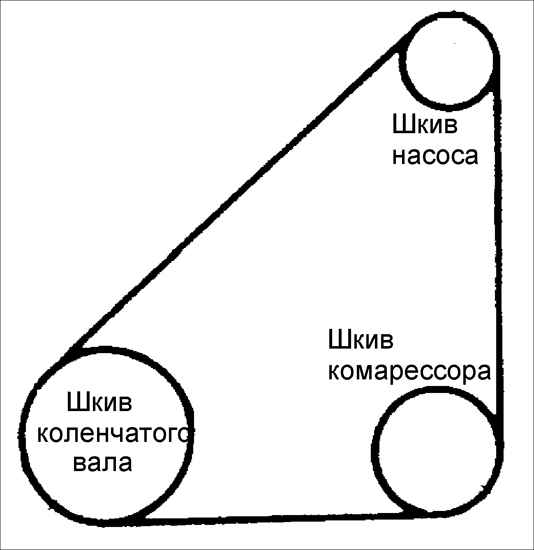

3. При отсутствии специального прибора, проверьте натяжение ремня, надавив на него усилием 98 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.

Прогиб ремня привода генератора
Новый 8–9 мм
Бывший в употреблении 9–10 мм

Натяжение

ПОРЯДОК ВЫПОЛНЕНИЯ

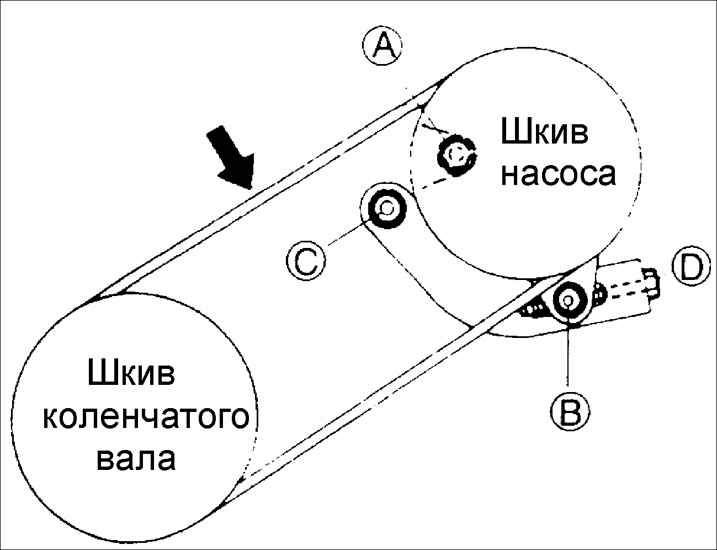

1. Ослабьте шарнирный болт А, контргайку В и гайки крепления кронштейна. Вращая регулировочный болт, отрегулируйте натяжение ремня.

Момент затяжки:
Болт А: 37–52 Н•м
Гайка В: 37–52 Н•м
Гайка С: 37–52 Н•м

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте шарнирный болт А, контргайку В и гайки крепления кронштейна.
2. Вращая регулировочный болт, ослабьте натяжение ремня.
3. Снимите ремень.
4. Установить новый ремень, и отрегулируйте натяжение ремня.
