14.14. Замена тормозных колодок на задних барабанных тормозах

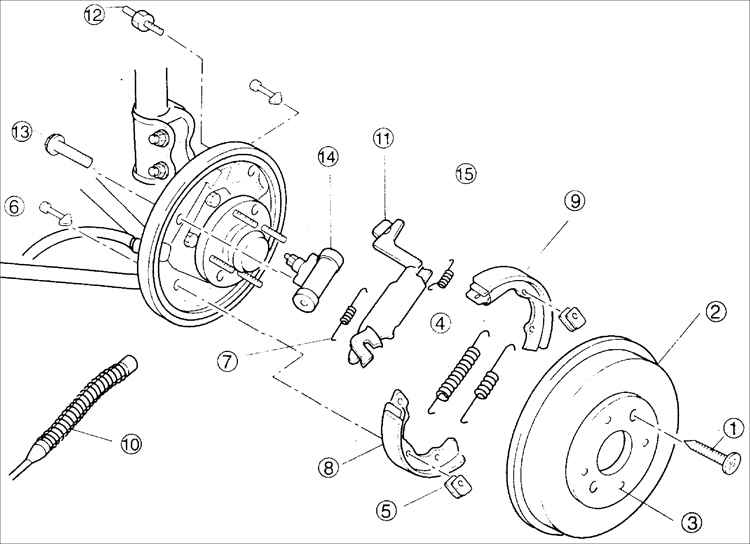

Тормозные колодки на задних барабанных тормозах

1 – винты;
2 – тормозной барабан;
3 – отверстия в барабане;
4 – возвратная пружина;
5 – зажим;
6 – стойка;
7 – пружина регулятора;
8 – передняя тормозная колодка;

9 – задняя тормозная колодка;
10 – трос стояночного тормоза;
11 – разжимная планка с рычагом;
12 – трубка тормозной системы;
13 – болты;
14 – рабочий тормозной цилиндр;
15 – пружина антидребезга

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю сторону автомобиля и закрепите на опорах.
2. Снимите задние колеса и отсоедините трос стояночного тормоза.
3. Выверните два винта и снимите тормозной барабан.

Предупреждение

Если тормозной барабан трудно снять, постепенно и равномерно вверните в два отверстия болты (на 8 мм) и снимите тормозной барабан.


4. Снимите верхнюю возвратную пружину.
5. Снимите передний и задний зажимы тормозных колодок и с обратной стороны тормозного щита удалите стойки поддержки тормозных колодок.
6. Снимите пружину антидребезга и пружину регулятора.
7. Отметьте положение регулировочной планки и снимите нижнюю возвратную пружину.
8. Снимите зажим и шайбу и отсоедините трос стояночного тормоза от задней тормозной колодки.
9. Снимите передние и задние тормозные колодки.
10. Очистите все детали заднего тормозного механизма очистителем тормозов и высушите их.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю сторону автомобиля и закрепите на опорах.
2. Снимите задние колеса и отсоедините трос стояночного тормоза.
3. Выверните два винта и снимите тормозной барабан.

Предупреждение

Если тормозной барабан трудно снять, постепенно и равномерно вверните в два отверстия болты (на 8 мм) и снимите тормозной барабан.


4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.
5. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.

Минимально допустимая толщина: 1,0 мм
6. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа и трещин.

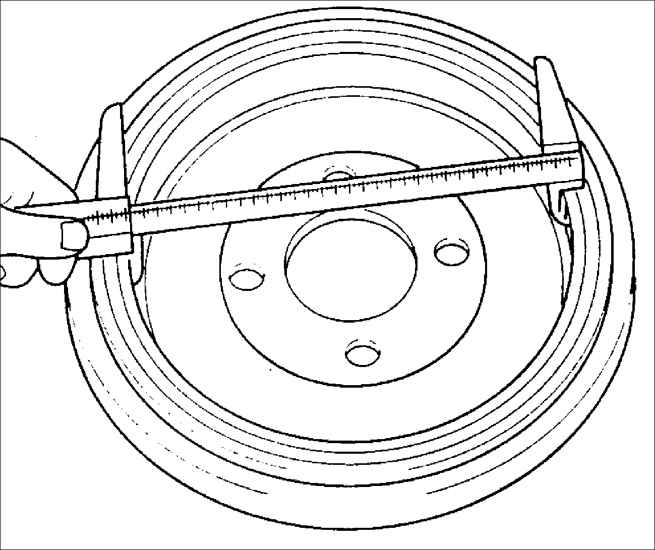

7. Измерьте внутренний диаметр тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

Максимальный диаметр: 200 мм
8. Проверьте тормозные барабаны на отсутствие трещин, выемок или неравного износа. При необходимости, расточите или замените тормозной барабан.

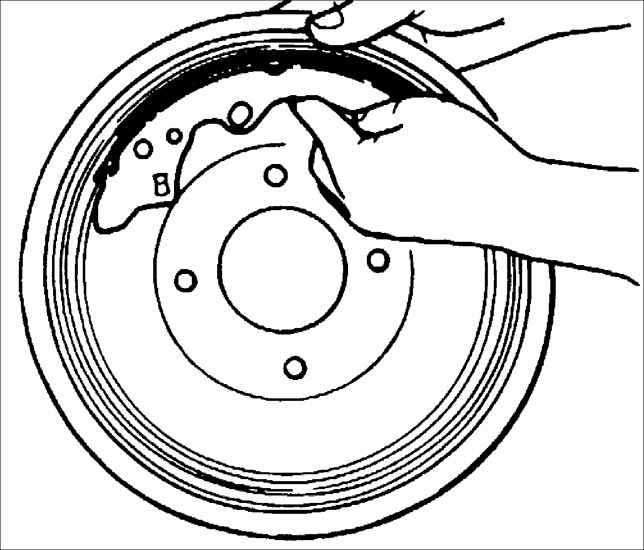

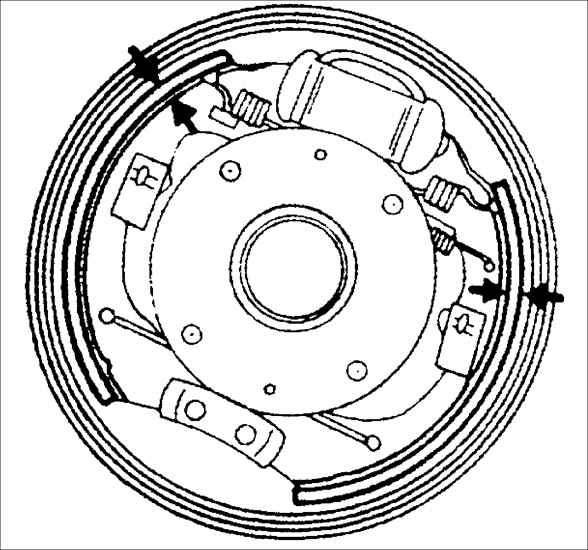

9. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ

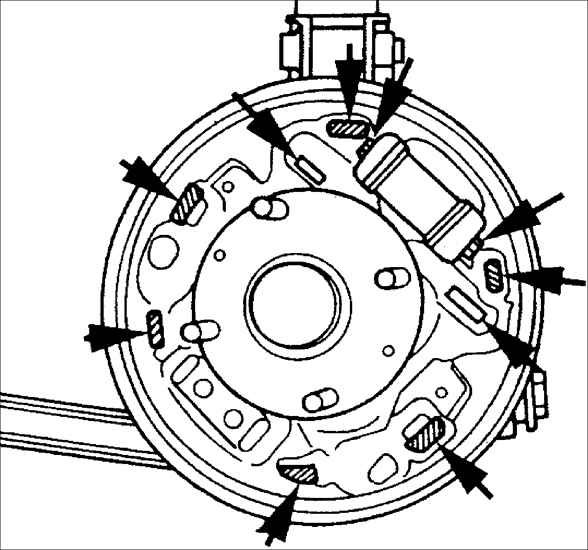

1. Смазкой для тормозов смажьте следующие точки контакта тормозных колодок:
   a. точки контакта тормозных колодок с рабочим тормозным цилиндром;
   b. точки контакта со стойками поддержки тормозных колодок;
   c. точки контакта тормозных колодок с тормозным щитом.
2. Установите регулировочную планку и втулку примерно в тоже положение, в котором они находились перед снятием.
3. Установите заднюю тормозную колодку, подсоедините к ней трос стояночного тормоза и закрепите его шайбой и зажимом.
4. Установите переднюю тормозную колодку и соедините передние и задние тормозные колодки нижней возвратной пружиной.
5. Установите сборку тормозных колодок на опорной плите, с регулировочной планкой установленной между передней и задней тормозными колодками.
6. С обратной стороны тормозного щита установите стойки и, зажимами, закрепите на них тормозные колодки.
7. Проверьте правильность установки регулировочной планки и установите верхнюю возвратную пружину.
8. Установите пружину антидребезга и пружину регулятора.
9. Установите тормозной барабан и закрепите его двумя винтами.
10. Отрегулируйте тормоза.
11. Установите задние колеса и закрепите их гайками.

Момент затяжки: 88–118 Н•м
