14.16. Стояночный тормоз

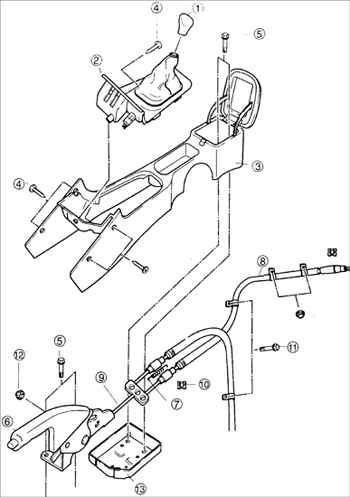

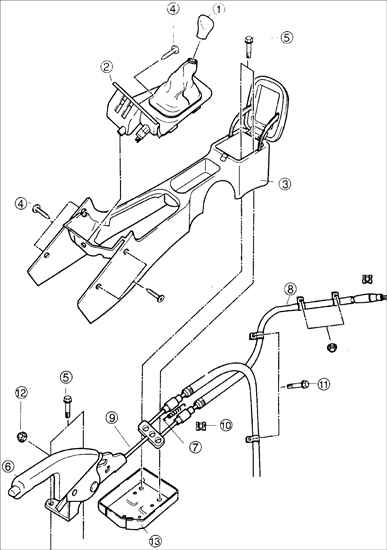

Стояночный тормоз

1 – ручка рычага переключения передач;
2 – накладка центральной консоли;
3 – центральная консоль;
4 – винты;
5 – монтажные болты;
6 – рычаг стояночного тормоза;
7 – возвратная пружина;

8 – задняя часть троса стояночного тормоза;
9 – передняя часть троса стояночного тормоза;
10 – зажимы;
11 – болты;
12 – регулировочная гайка;
13 – бокс блока управления подушкой безопасности

Снятие


Предупреждение

Установите выключатель стояночного тормоза так, чтобы он вошел в контакт с рычагом стояночного тормоза, когда рычаг – полностью опущен.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите ручку рычага переключения передач.
2. Выверните два винта крепления накладки центральной консоли после отсоединения разъема подсветки прикуривателя.
3. Выверните четыре винта и два болта в задней части центральной консоли и снимите центральную консоль.
4. Выверните регулировочные гайки.
5. Выверните два монтажных болта крепящих узел рычага стояночного тормоза к днищу автомобиля.
6. Выверните винт, крепящий выключатель стояночного тормоза к узлу рычага.

Предупреждение

Если автомобиль недавно двигался, система выпуска отработавших газов будет горячая.


7. Снимите возвратную пружину и освободите два задних троса стояночного тормоза от переднего троса.
8. Вытяните передний трос стояночного тормоза из резинового уплотнения.
9. Если необходимо снять один или оба задних троса стояночного тормоза, снимите зажимы, крепящие оболочку троса к днищу кузова.
10. Выверните болт и две гайки, крепящие каждый задний трос стояночного тормоза к днищу кузова.
11. Снимите зажим, крепящий оболочку троса стояночного тормоза к тормозному щиту.
12. Отсоедините трос стояночного тормоза от задней тормозной колодки и вытяните его из тормозного щита.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проденьте трос стояночного тормоза через тормозной щит и закрепите оболочку троса зажимом.
2. Закрепите трос стояночного тормоза на задней тормозной колодке.
3. Проложите заднюю часть троса по днищу автомобиля и закрепите его болтом и двумя гайками.

Момент затяжки:
Болты: 7–10 Н•м
Гайки: 19–26 Н•м
4. Зажимом закрепите переднюю часть заднего троса стояночного тормоза на днище автомобиля.
5. Если передняя часть троса снималась, вставьте ее через резиновое уплотнение и соедините переднюю и задние части тросов стояночного тормоза.
6. В салоне автомобиля соедините переднюю часть троса с рычагом стояночного тормоза и наверните регулировочную гайку.
7. Закрепите регулятор троса зажимом.
8. Если снимался, установите выключатель стояночного тормоза и закрепите его винтом.
9. Установите узел рычага стояночного тормоза на днище автомобиля и закрепите его двумя болтами.

Момент затяжки: 19–26 Н•м
10. Отрегулируйте стояночный тормоз.
11. Установите центральную консоль и закрепите двумя болтами и четырьмя винтами.
12. Подсоедините разъем прикуривателя и установите накладку центральной консоли.
13. Установите ручку рычага переключения передач.
