14.17. Блок гидравлического управления (HCU)

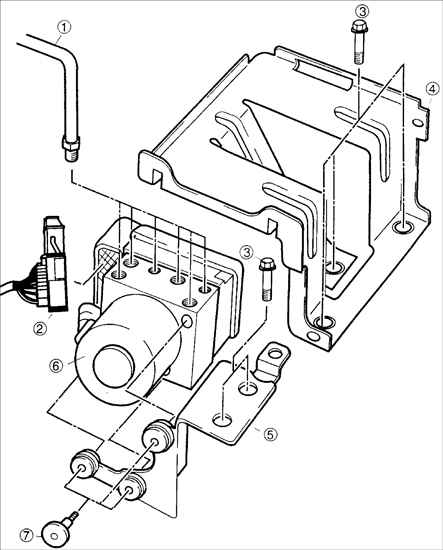

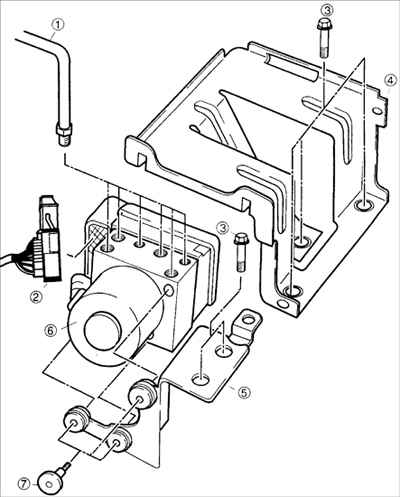

Блок гидравлического управления (HCU)

1 – тормозная трубка;
2 – разъем;
3 – болты;
4 – кронштейн блока предохранителей;

5 – кронштейн HCU;
6 – блок гидравлического управления (HCU);
7 – винт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните три болта крепления кронштейна блока предохранителей и снимите блок предохранителей с блока гидравлического управления (HCU).

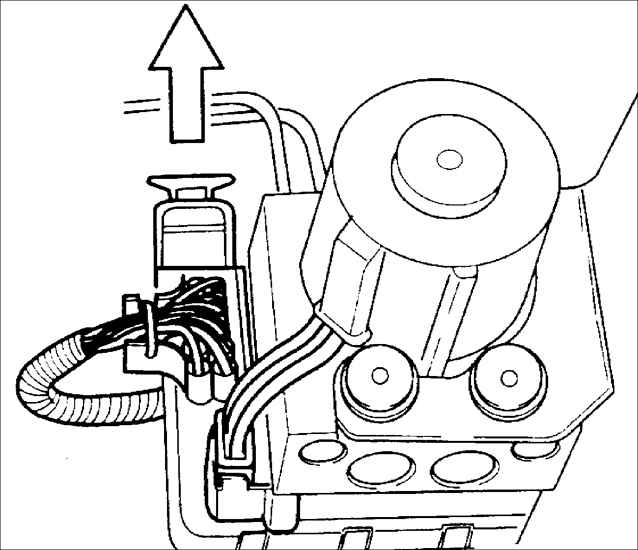

3. Снимите крышку разъема с блока. Потянув, освободите фиксатор и отсоедините разъем от блока гидравлического управления.
4. Накидным гаечным ключом отсоедините шесть тормозных трубок. Соберите протекшую тормозную жидкость. Временно закройте концы трубок пластмассовыми пробками, для исключения попадания в них загрязнений.
5. Накидным гаечным ключом выверните три болта крепления кронштейна блока гидравлического управления и снимите кронштейн.
6. Временно закройте отверстия в блоке пластмассовыми пробками, для исключения попадания в них загрязнений.
7. Храните блок гидравлического управления в защитном контейнере.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите кронштейн блока гидравлического управления на автомобиль и закрепите двумя болтами.

Момент затяжки: 19–25 Н•м

2. Установите блок гидравлического управления на место и закрепите тремя винтами.

Момент затяжки: 8–10 Н•м

3. Повторно подсоедините шесть тормозных трубок. Затяните соединительные гайки крепления трубок.

Момент затяжки: 12–22 Н•м
4. Подсоедините разъем к блоку гидравлического управления.
5. Установите главный кронштейн блока предохранителей и закрепите тремя болтами.
6. Удалите воздух из гидравлического контура тормозной системы.
7. Проверьте отсутствие утечек тормозной жидкости.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
