14.5. Высота установки педали тормоза

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

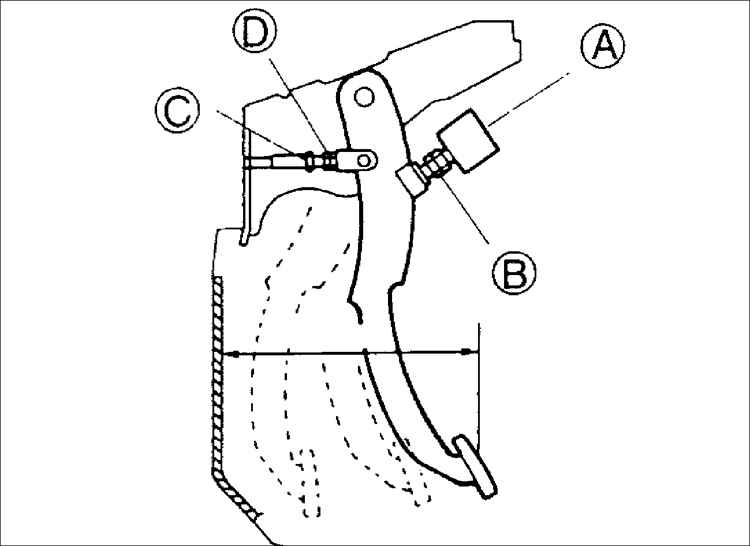

Измерьте расстояние от центра педали тормоза до перегородки моторного отсека.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем от выключателя стоп-сигналов.
2. Ослабьте контргайку B, и вращайте выключатель, пока это не входит в контакт с педалью.
3. Ослабьте контргайку D и, вращая толкатель C, отрегулируйте высоту установки педали тормоза. При необходимости, выворачивайте выключатель, чтобы препятствовать контакту его с педалью тормоза.
4. Вверните выключатель настолько, чтобы его плунжер был полностью утоплен в корпус выключателя, затем выверните выключатель на 1/2 оборота. Затяните контргайки B и D.
5. Подсоедините разъем к выключателю стоп-сигналов.
6. Проверьте действие стоп-сигналов.
