15.5. Поперечные тяги и продольный рычаг задней подвески

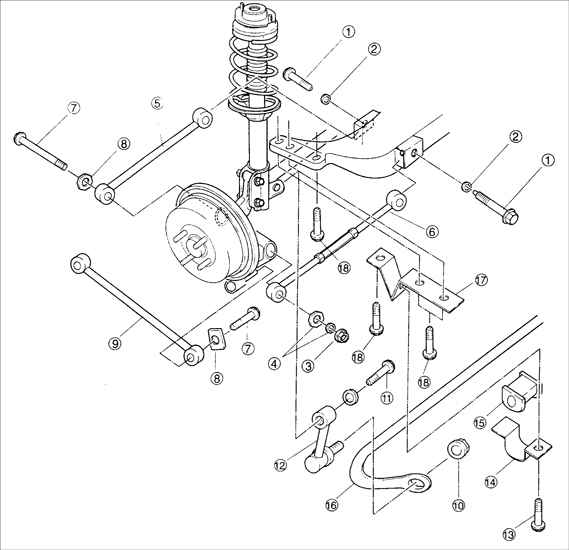

Элементы задней подвески

1 – болт;
2 – шайбы;
3 – стопорная гайка;
4 – шайба и пружинная шайба;
5 – передняя поперечная тяга;
6 – задняя поперечная тяга (регулируемая);
7 – шарнирные болты;
8 – шайбы;
9 – продольный рычаг;

10 – гайка крепления стабилизатора;
12 – серьга стабилизатора;
13 – монтажный болт;
14 – кронштейн стабилизатора;
15 – втулка кронштейна стабилизатора;
16 – стабилизатор;
17 – пластина;
18 – болты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и закрепите на опорах.

2. Снимите колесо.

3. Выверните болт и снимите шайбу крепления передней поперечной тяги к поперечной балке.

4. Выверните болт и снимите шайбу крепления задней поперечной тяги к поперечной балке.

5. Выверните две гайки крепления троса стояночного тормоза к продольному рычагу задней подвески.

6. Выверните гайку и снимите шарнирный болт крепления поперечных тяг к опоре задней ступицы.

7. Выверните два шарнирных болта крепления продольного рычага задней подвески.

8. Снимите продольный рычаг задней подвески.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите продольный рычаг задней подвески в кронштейн и на опору ступицы и закрепите двумя болтами.

Момент затяжки: 43–61 Н•м

2. Установите кронштейн троса стояночного тормоза на продольный рычаг задней подвески и закрепите двумя гайками.

Момент затяжки: 19–26 Н•м

3. Установите поперечные тяги на опору ступицы и закрепите шарнирным болтом, двумя шайбами и пружинной шайбой, затем затяните стопорную гайку.

Момент затяжки: 93–117 Н•м

4. Установите переднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.

Момент затяжки: 93–117 Н•м

5. Установите заднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.

Момент затяжки: 93–117 Н•м

6. Установите колесо.

7. После установки, проверьте углы установки задних колес.

Предупреждение

Затяните болты и гайки крепления поперечных тяг и продольного рычага требуемым моментом после установки автомобиля на колеса.
