15.9. Ремонт амортизационной стойки задней подвески

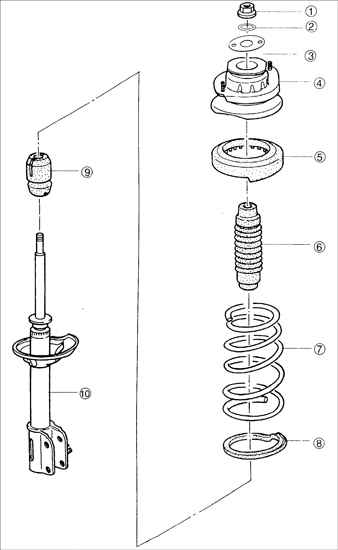

Элементы амортизационной стойки задней подвески

1 – стопорная гайка штока;
2 – шайба;
3 – пластина;
4 – верхняя опора стойки;
5 – верхняя прокладка пружины;

6 – пылезащитный чехол;
7 – цилиндрическая пружина;
8 – нижняя прокладка пружины;
9 – буфер;
10 – стойка с амортизатором

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю пружину, и амортизатор.
2. Выверните два монтажных болта.
3. Закрепите верхнюю опору стойки в тисках.
Предупреждение Закройте губки тисков пластинами из мягкого материала.

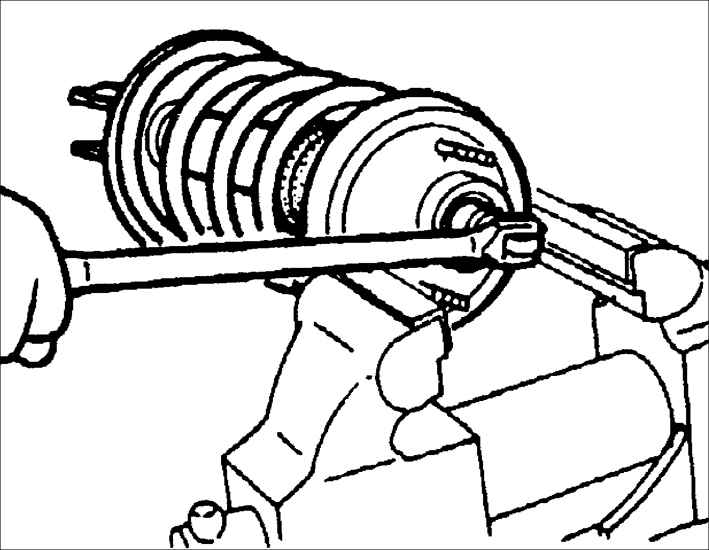

	4. Ослабьте стопорную гайку на два-три оборота.
Предупреждение Не выворачивайте полностью гайки.

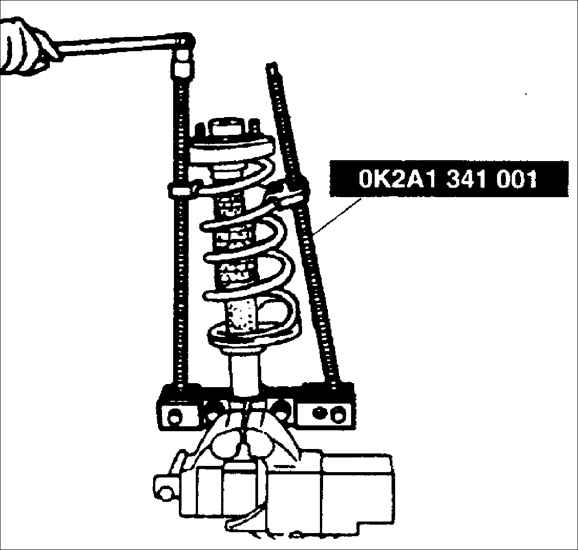

5. Специальным приспособлением OK2A1 341 001 сожмите пружину стойки задней подвески.
6. Выверните стопорную гайку и снимите шайбу.
	7. Снимите верхнюю опору стойки задней подвески, верхнее гнездо пружины, верхнюю прокладку пружины, цилиндрическую пружину, пылезащитный чехол, нижнюю прокладку пружины и буфер.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте следующие детали стойки передней подвески и, при необходимости, замените их:

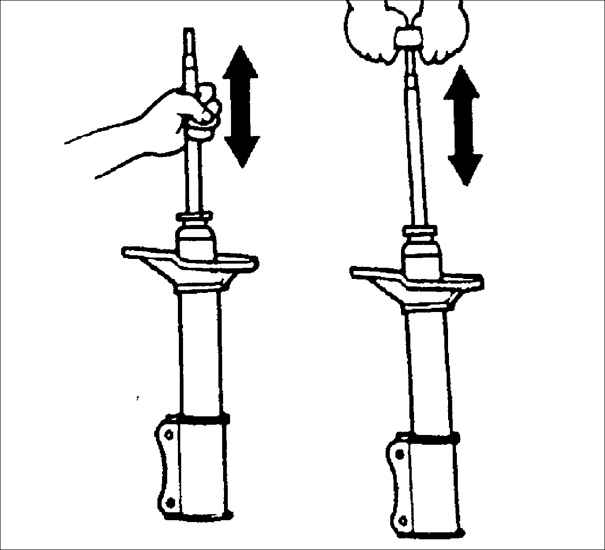

   a. возьмитесь рукой за шток амортизатора и несколько раз вдавите и вытяните его из амортизатора;
   b. проверьте, что шток перемещается плавно, без заеданий и усилие, прикладываемое к штоку не изменяется с каждым ходом;
   c. убедитесь, что при перемещении штока отсутствуют посторонние шумы.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите амортизатор в тисках.
Предупреждение Закройте губки тисков пластинами из мягкого материала.
2. Установите нижнюю прокладку пружины в гнездо пружины со стороны стойки.
3. Специальным приспособлением OK2A1 341 001 сожмите пружину стойки передней подвески.
4. Установите цилиндрическую пружину, установив нижний конец пружины в выемку.
5. Установите пылезащитный чехол и буфер.
6. Установите верхнюю прокладку пружины и верхнюю опору стойки, выравнивая две направляющих втулки верхней опоры и нижнего кронштейна стойки.
7. Установите шайбу и стопорную гайку штока и, немного, затяните ее.
	8. Снимите специальное приспособление OK2A1 341 001 для сжатия пружины.

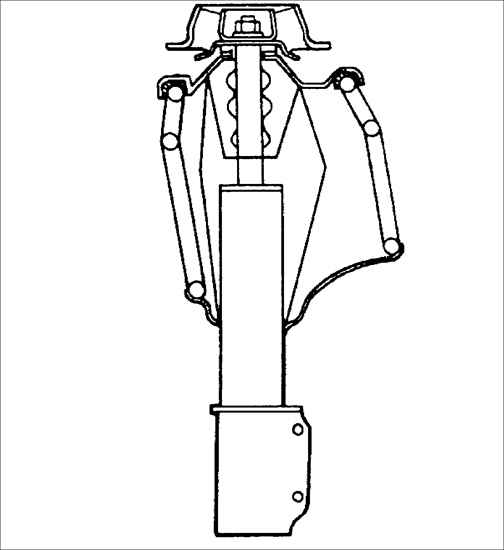

Предупреждение Проверьте, что цилиндрическая пружина правильно размещена в верхнем и нижнем гнездах.
9. Закройте губки тисков пластинами из мягкого материала и закрепите верхнюю опору стойки в тисках.

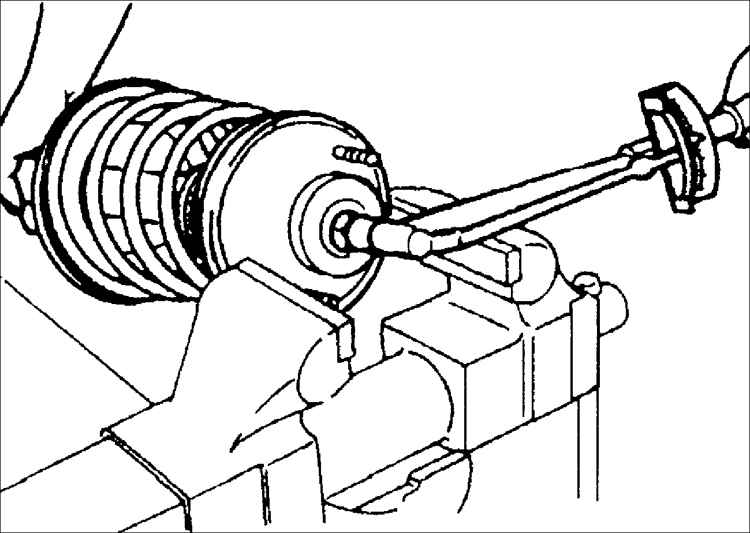

	10. Затяните стопорную гайку штока требуемым моментом. Момент затяжки: 64–80 Н•м
11. Установите на гайки пылезащитные колпачки.
