16.4. Передняя дверь

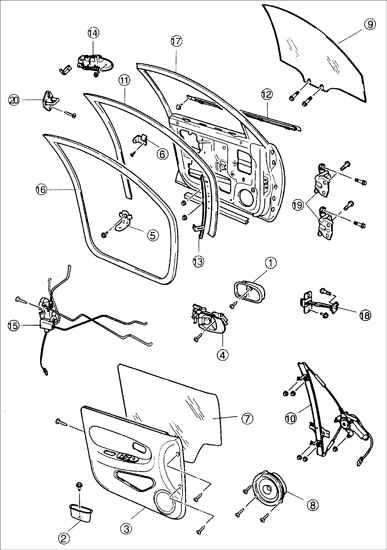

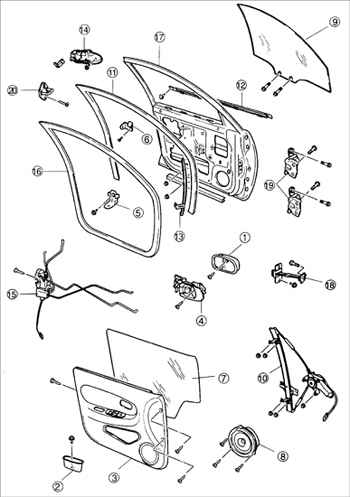

Передняя дверь
1 – крышка внутренней ручки;
2 – внутренняя ручка открытия двери;
3 – обивка двери;
4 – внутренняя ручка двери в сборе;
5 – кронштейн внутренней ручки двери;
6 – кронштейн обивки двери;
7 – пылевлагозащитная пленка;
8 – динамик двери;
9 – стекло;
10 – стеклоподъемник;		 11 – направляющий уплотнитель стекла;
12 – наружная накладка;
13 – направляющая стекла;
14 – наружная ручка открытия двери;
15 – замок двери;
16 – влагозащитное уплотнение двери;
17 – панель двери;
18 – ограничитель открытия двери;
19 – шарнир двери;
20 – ударная пластина

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

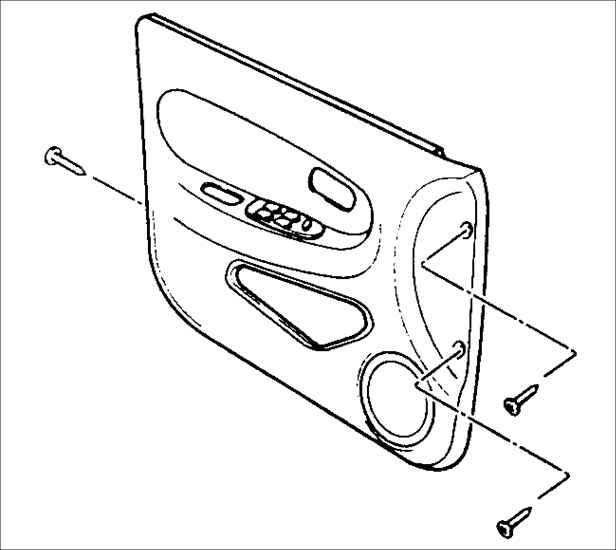

2. Снимите обивку двери.
3. Выверните один винт крепления кронштейна внутренней ручки открытия двери.
4. Снимите кронштейн внутренней ручки открытия двери.
5. Снимите с двери динамик в следующем порядке:
      a. выверните три винта крепления динамика к двери;
      b. отсоедините жгут проводов от рамы двери;
      c. снимите динамик и отсоедините разъемы.
6. Снимите внутреннюю ручку двери в следующем порядке:
      a. выверните три винта крепления ручки двери;
      b. отсоедините от ручки две тяги;
      c. снимите внутреннюю ручку двери.
7. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.
8. Снимите стекло в следующем порядке:
      a. повторно подсоедините переключатель управления стеклоподъемником;
      b. включите зажигание и переместите стекло в полуоткрытое положение;
      c. выключите зажигание;
      d. выверните два болта крепления стекла к стеклоподъемнику;
      e. наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери.
9. Снимите стеклоподъемник в следующем порядке:
      a. отсоедините электрический разъем двигателя привода стеклоподъемника;
      b. выверните шесть гаек крепления стеклоподъемника к двери;
      c. через отверстие во внутренней панели двери снимите стеклоподъемник.

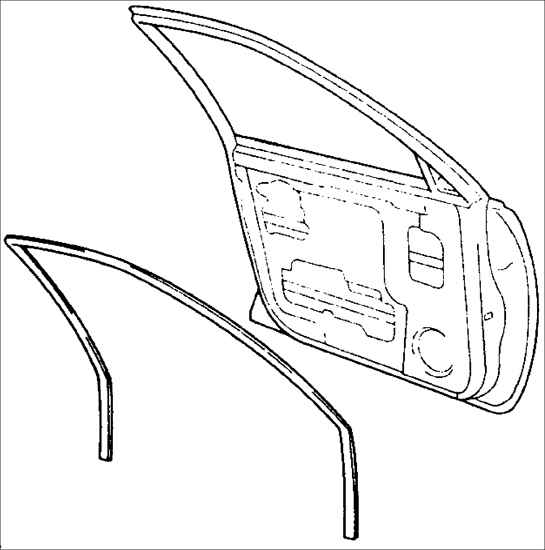

10. Снимите направляющий уплотнитель стекла.

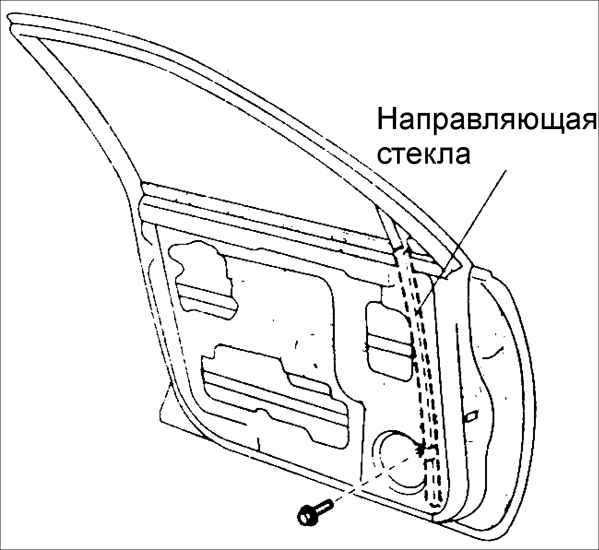

11. Выверните один болт и снимите направляющую стекла из двери.
12. Снимите замок двери в следующем порядке:
      a. отсоедините две тяги от наружной ручки двери;
      b. выверните три винта крепления замка двери;
      c. выверните два болта крепления наружной ручки двери;
      d. снимите наружную ручку двери.

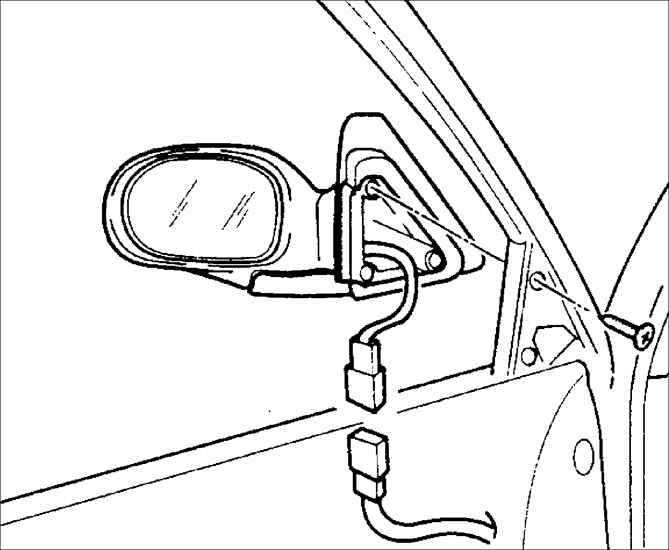

13. Снимите наружное зеркало заднего вида в следующем порядке:
      a. отсоедините электрический разъем;
      b. выверните три винта и снимите зеркало.
14. Снимите жгут проводов в следующем порядке:
      a. отсоедините разъемы жгута проводов от рамы двери;
      b. извлеките жгут проводов через отверстие во внутренней панели двери.

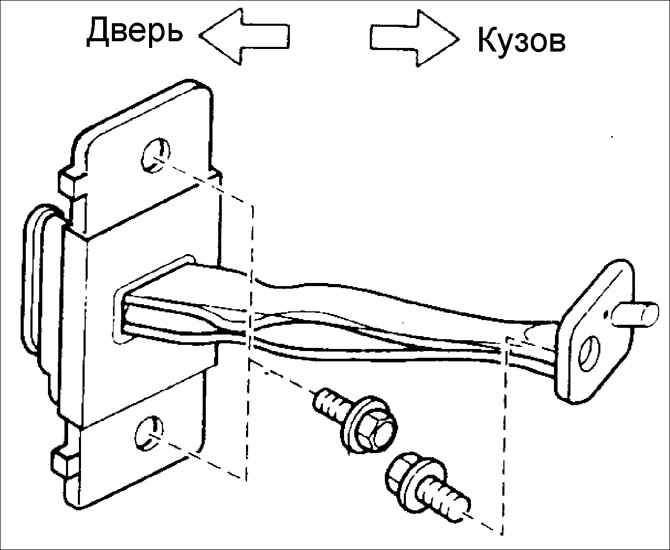

15. Выверните болт крепления ограничителя открытия двери к кузову.

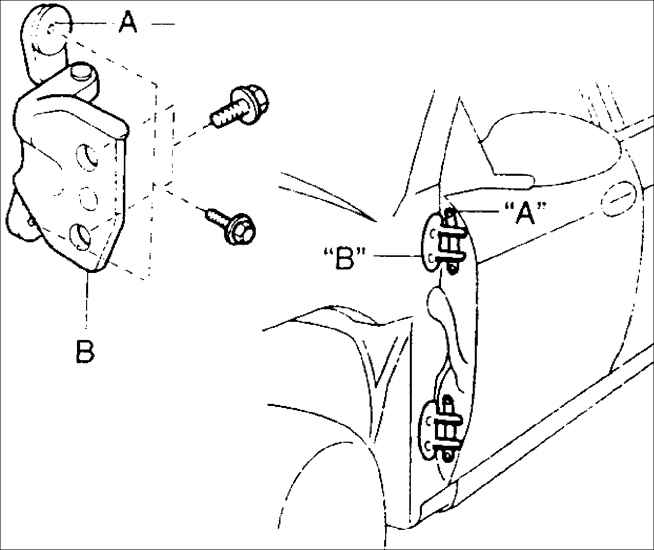

16. Выверните болты крепления обоих шарниров и снимите дверь с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверь в следующем порядке:
      a. установите должным образом дверь на автомобиль;
      b. вверните болты крепления обоих шарниров.

Момент затяжки: 17–29 Н•м
2. Установите влагозащитное уплотнение двери.
3. Вверните болт крепления ограничителя открытия двери к кузову.

Момент затяжки: 22–27 Н•м
4. Установите жгут проводов в следующем порядке:
      a. вставьте жгут проводов через отверстие во внутренней панели двери;
      b. закрепите пять разъемов жгута на раму двери.
5. Установите наружное зеркало заднего вида в следующем порядке:
      a. установите наружное зеркало заднего вида на дверь в первоначальное положение;
      b. закрепите зеркало тремя винтами;
      c. подсоедините электрический разъем.
6. Установите замок двери в следующем порядке:
      a. установите замок двери через отверстие во внутренней панели двери;
      b. закрепите замок двери тремя винтами.

Момент затяжки: 4–6 Н•м
7. Установите наружную ручку двери в следующем порядке:
      a. подсоедините две тяги замка двери;
      b. закрепите двумя болтами наружную ручки двери.
8. Установите направляющую стекла в следующем порядке:
      a. установите направляющую стекла через отверстие во внутренней панели двери;
      b. закрепите болтом направляющую стекла.

Момент затяжки: 9–13 Н•м
9. Установите направляющий уплотнитель стекла. Для смазки при установке используйте мыльный раствор.
10. Установите стеклоподъемник в следующем порядке:
      a. установите стеклоподъемник через отверстие во внутренней панели двери;
      b. закрепите стеклоподъемник гайками;

Момент затяжки: 9–13 Н•м

c. подсоедините к двигателю стеклоподъемника электрический разъем.
11. Установите стекло в следующем порядке:
      a. вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника;
      b. вверните, но не затягивайте окончательно, болты крепления стекла;
      c. повторно подсоедините переключатель управления стеклоподъемником;
      d. подсоедините провод к отрицательной клемме аккумуляторной батареи;
      e. включите зажигание и переместите стекло вверх и вниз, чтобы активизировать функцию управления стеклоподъемником;
      f. при необходимости, отрегулируйте положение стекла;
      g. выключите зажигание;
      h. отсоедините провод от отрицательной клеммы аккумуляторной батареи;
      i. затяните два болта крепления стекла к стеклоподъемнику;

Момент затяжки: 9–13 Н•м

      j. затяните один болт крепления направляющей стекла;

Момент затяжки: 9–13 Н•м

      k. подсоедините провод к отрицательной клемме аккумуляторной батареи;
      I. включите зажигание;
      m. переместите стекло вниз;
      n. выключите зажигание;
      o. отсоедините провод от отрицательной клеммы аккумуляторной батареи;
      p. снимите переключатель стеклоподъемника.
12. Установите на дверь пылевлагозащитную пленку в следующем порядке:
      a. закрепите пылевлагозащитную пленку на двери;
      b. выведите электрический разъем жгута проводов двери;
      c. выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
13. Установите внутреннюю ручку двери в следующем порядке:
      a. подсоедините к ручке две тяги замка двери;
      b. закрепите ручку тремя винтами.

Момент затяжки: 3–4 Н•м
14. Установите динамик и закрепите его тремя винтами.
15. Установите кронштейн ручки и закрепите его одним винтом.
16. Установите обивку двери.
17. Установите крышку внутренней ручки двери и закрепите ее одним винтом.
18. Закрепите обивку двери.
19. Установите внутреннюю влагозащитную полосу.
20. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
