16.69. Расстояния между точками кузова

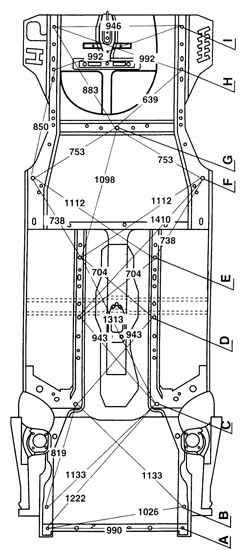

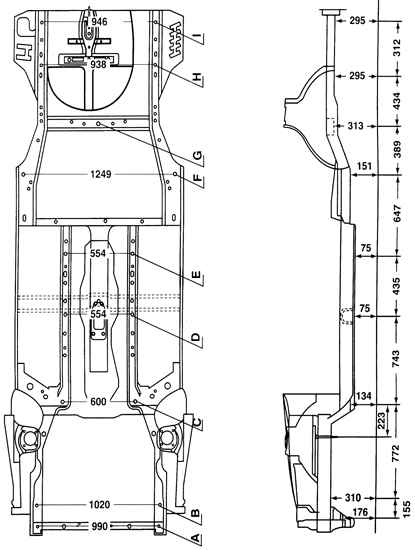

Расстояния, спроектированные на плоскость, для проверки расстояний между отдельными точками кузова автомобиля

Точка измерения	Описание
А	Отверстия диаметром 9,8 мм в поперечной балке №1
B	Отверстия диаметром 16 мм в передней рамке
C	Отверстия диаметром 14 мм во вспомогательной рамке жесткости
D	Задние отверстия диаметром 16 мм в продольных усилителях
E	Заднее отверстие диаметром 20 мм в продольных усилителях
F	Отверстия диаметром 25 мм в задних боковых усилителях
G	Сливное отверстие диаметром 20 мм в поперечной балке
H	Задние идентификационные отверстия диаметром 16 мм в усилителях
I	Задние отверстия диаметром 18 мм в усилителях
