17.11. Конденсор

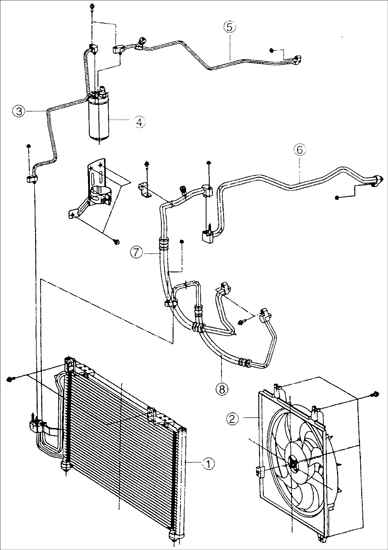

Конденсатор

1 – конденсатор;
2 – вентилятор конденсатора;
3 – более холодная трубка №2;
4 – приемник/ сушилка;
5 – более холодная трубка №1;
6 – всасывающая труба;
7 – ланг низкого давления;
8 – ланг высокого давления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разрядите систему кондиционирования воздуха.
2. Отсоедините трубки от конденсатора.

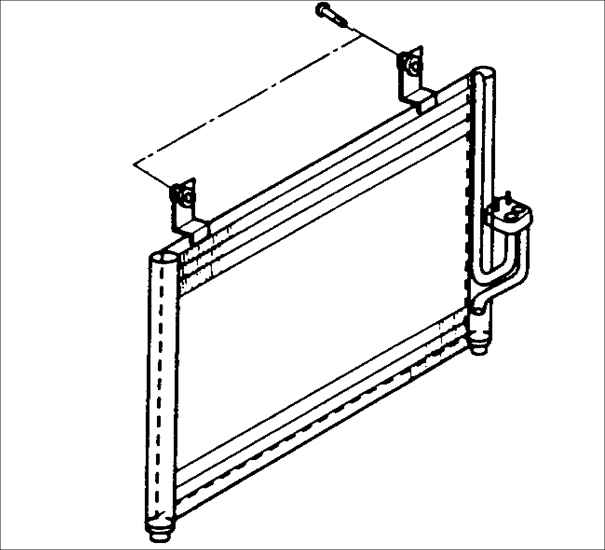

3. Выверните винты и снимите конденсатор.

Предупреждение

Вставьте картонную защиту между конденсатором и радиатором.

Немедленно закройте все открытые отверстия и трубки для исключения попадания влаги из воздуха в систему кондиционирования воздуха.



Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка компрессора кондиционера проводится в последовательности, обратной снятию.

Предупреждение

Залейте в компрессор свежее масло;

Перед установкой уплотнительных колец, смажьте их маслом;

Не смазывайте соединительные гайки штуцеров компрессора кондиционера;

При установке нового конденсатора залейте 20 см3 свежего масла для компрессора через трубку высокого давления компрессора.


Момент затяжки гаек крепления трубок: 9,8–19,6 Н•м
