10.11.3. Снятие и установка привода стеклоочистителяВам потребуются: ключ «на 12», торцовая головка «на 12», отвертки с плоским и крестообразным лезвиями.
|
|
|
|

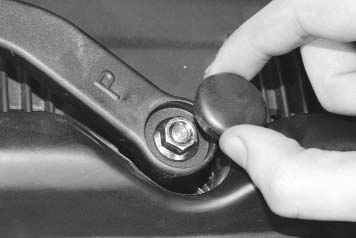

2. Снимите защитный колпачок.
|

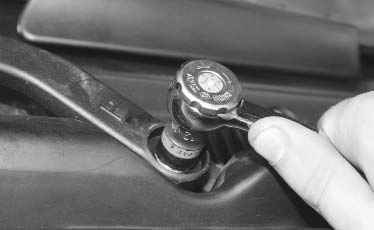

3. Отверните гайку крепления...
|
|
|
|

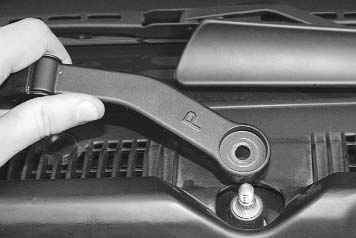

4. ...и снимите рычаг стеклоочистителя.
|
|
5. Аналогично снимите второй рычаг стеклоочистителя.
|
|
ПРИМЕЧАНИЕ
Левый и правый рычаги стеклоочистителя невзаимозаменяемы, не перепутайте их местами при установке.
|
|
|
|
|

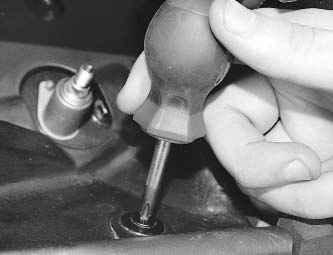

6. Выверните фиксатор пистона...
|

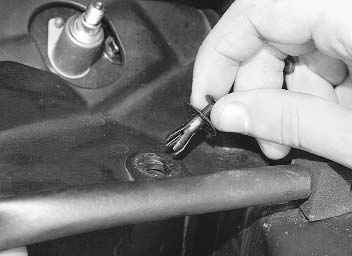

7. ...и снимите пистон.
|
|
|
|
|

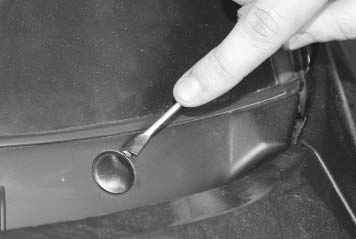

8. Опустите капот и, поддев отверткой...
|
9. ...снимите пластмассовую заглушку.
|
|
10. Аналогично снимите еще три заглушки.
|
|
|
|
|

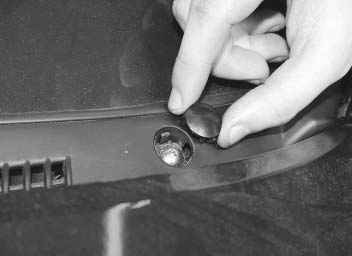

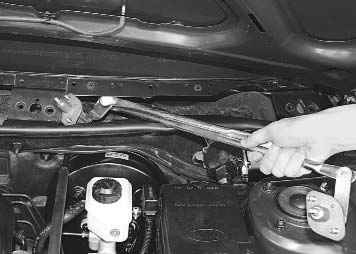

11. Выверните четыре винта крепления...
|

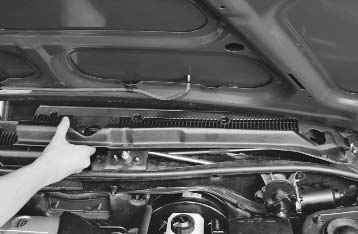

12. ...откройте капот и снимите левую половину накладки проема ветрового окна.
|
|
|
|
|

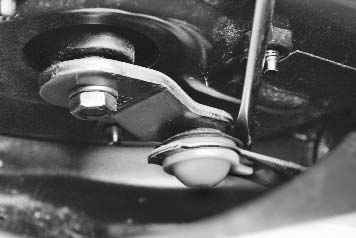

13. Используя отвертку как рычаг...
|
14. ...отсоедините от кривошипа моторедуктора тягу привода стеклоочистителя.
|
|
|
|
|

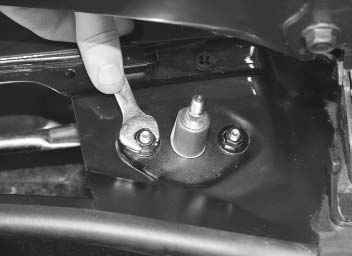

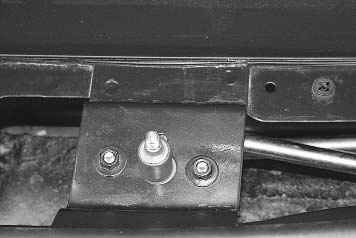

15. Отверните две гайки левого крепления привода стеклоочистителя.
|
16. Аналогично отверните две гайки левого крепления...
|
|
|
|

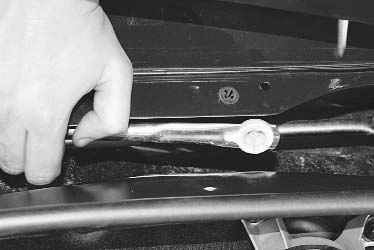

17. ...и снимите привод стеклоочистителя с автомобиля.
|
|
18. Установите детали в порядке, обратном снятию.
|
|
