10.24.1. Снятие и установка динамиков акустической системы

На автомобиле установлены четыре динамика акустической системы: по одному в передних дверях и два на полке перед задним стеклом.

Вам потребуются отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

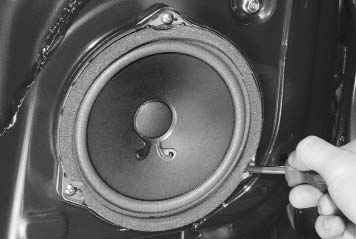

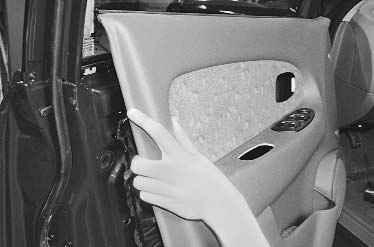

2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).	3. Выверните три винта крепления...

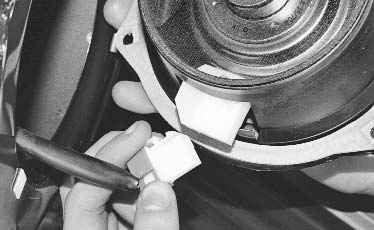

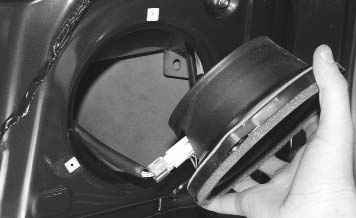

4. ...и выведите динамик из гнезда в панели двери.	5. Сжав фиксатор, отсоедините колодку жгута проводов и снимите динамик.

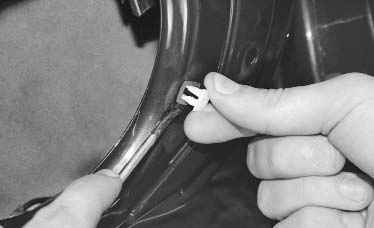

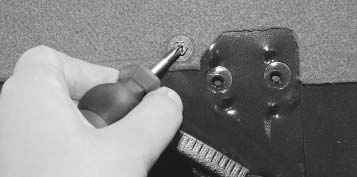

6. Если необходимо заменить вставку для винтов крепления динамика, подденьте ее отверткой и снимите.

7. Для замены задних динамиков и их защитных сеток снимите спинку заднего сиденья (см. «Снятие и установка заднего сиденья»).

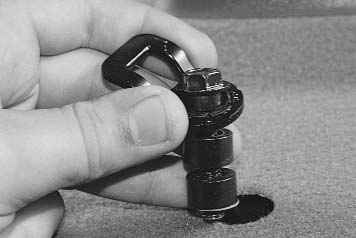

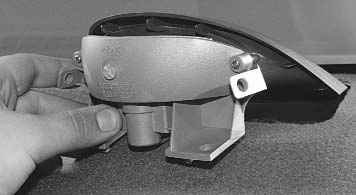

8. Снимите дополнительный стоп-сигнал (см. «Замена дополнительного стоп-сигнала»).	9. Снимите верхние крепления детских сидений (см. «Снятие и установка верхних креплений детских сидений»).

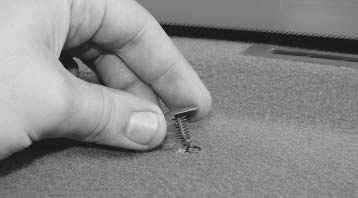

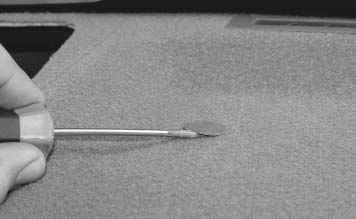

10. Выверните два винта крепления обивки задней полки (по одному с каждой стороны).	11. Подденьте отверткой...

12. ...и снимите пистон крепления обивки задней полки.

13. Аналогично снимите второй пистон.

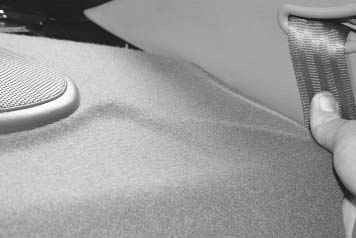

14. Потяните полку вверх и снимите ее, преодолевая усилие пистонов (по одному с каждой стороны).

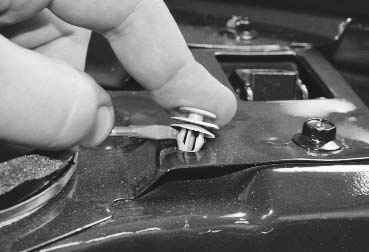

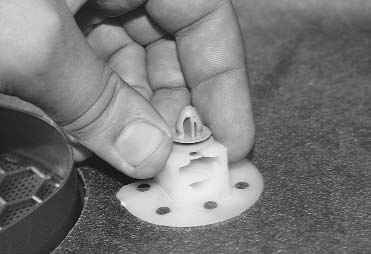

ПРИМЕЧАНИЕ Если пистон остался в отверстии задней полки, то перед установкой обивки... ...снимите его, поддев отверткой... ...и установите в кронштейн на обивке.

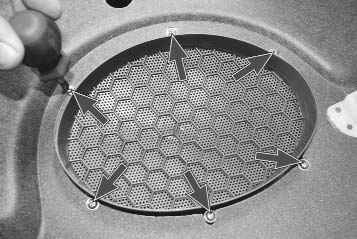

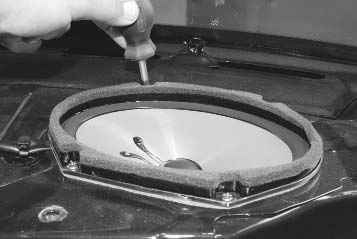

15. Выверните шесть винтов крепления и снимите защитные сетки задних динамиков.	16. Выверните четыре винта крепления...

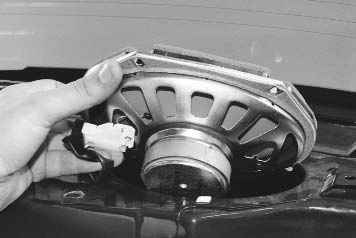

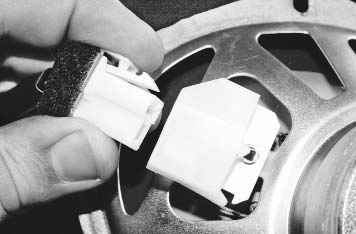

17. ...приподнимите динамик...	18. ...отсоедините от него колодку жгута проводов, сжав фиксатор...

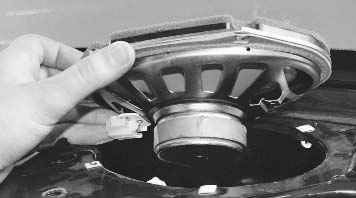

19. ...и снимите динамик с автомобиля.

20. Если необходимо заменить вставку для винтов крепления динамика, снимите ее, поддев отверткой.

21. Установите детали в порядке, обратном снятию.
