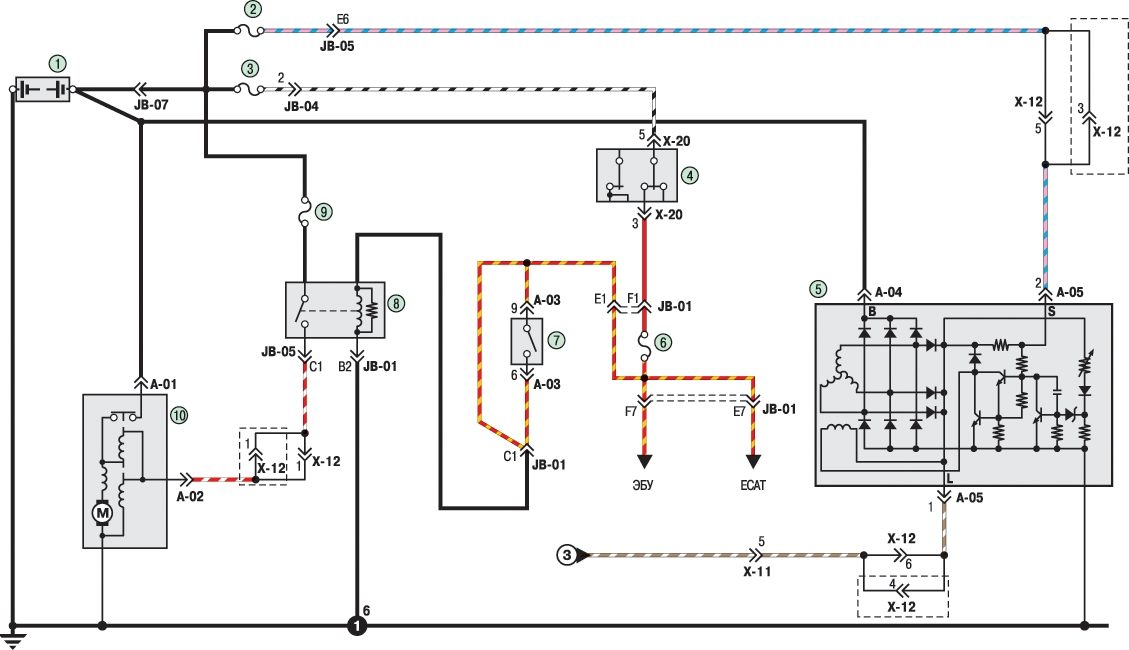

Схема 12. Система пуска и генераторной установки
1 - аккумуляторная батарея; 2 - плавкая вставка HEAD (25 A); 3 - плавкая вставка IG2 (30 А); 4 - выключатель (замок) зажигания; 5 - генератор; 6 - предохранитель цепи стартера (10 А); 7 - выключатель блокировки стартера (только на автомобилях с автоматической коробкой передач); 8 - реле стартера; 9 - предохранитель стартера (20 А); 10 - стартер
