4.2.5. Проверка уровня и доливка масла в механическую коробку передач и рабочей жидкости в автоматическую коробку передач

Периодически (но не реже чем один раз за 15 000 км пробега) проверяйте уровень масла в механической коробке передач и рабочей жидкости в автоматической. Приемы проверки уровня в механической и автоматической коробках различны, поэтому показаны в отдельности для каждой коробки.

ПРИМЕЧАНИЯ
Для механической коробки передач применяйте трансмиссионные масла с параметрами не ниже API GL-4, SAE 75W-90.
Для автоматической коробки передач завод-изготовитель рекомендует рабочую жидкость SK ATF SP-III.

Для проверки уровня масла в механической коробке передач и его доливки вам потребуется шприц.
Проверка уровня и доливка масла в механическую коробку передач и рабочей жидкости в автоматическую коробку передач

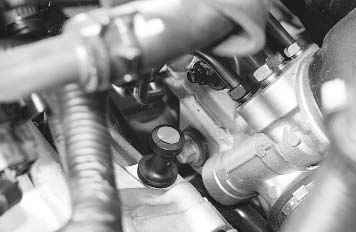

Указатель уровня масла (щуп) в механической коробке передач установлен в маслоналивном отверстии, расположенном в верхней части картера коробки передач возле распределителя рулевого механизма.
Проверка уровня и доливка масла в механическую коробку передач и рабочей жидкости в автоматическую коробку передач
Проверка уровня и доливка масла в механическую коробку передач и рабочей жидкости в автоматическую коробку передач

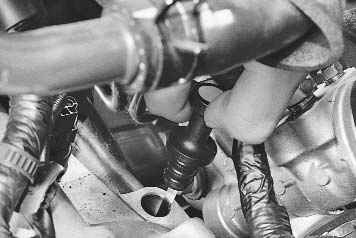

1. Извлеките указатель (щуп) уровня масла из маслоналивного отверстия коробки передач, протрите его чистой тряпкой и снова вставьте на место (на фото воздушный фильтр и воздухоподводящий патрубок сняты для наглядности).

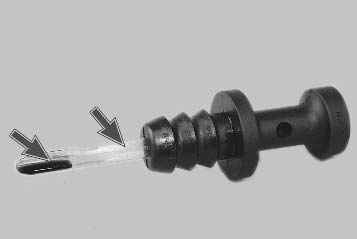

2. Повторно выньте указатель. Уровень масляной пленки должен находиться между верхней и нижней метками (на фото метки показаны стрелками). Если уровень масла приближается к нижней метке или ниже ее, долейте масло.
3. Для доливки масла в коробку передач снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Проверка уровня и доливка масла в механическую коробку передач и рабочей жидкости в автоматическую коробку передач

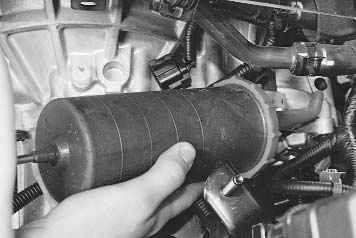

4. Шприцем залейте масло в коробку передач, контролируя уровень масла с помощью указателя.
Для проверки уровня рабочей жидкости в автоматической коробке передач и ее доливки вам потребуется шприц.

ПРИМЕЧАНИЕ
На указатель уровня рабочей жидкости в автоматической коробке передач нанесены шкалы для проверки уровня на прогретой и холодной коробке.

1. Прогрейте жидкость в коробке передач до рабочей температуры (70–80 °С), совершив небольшую поездку.
2. Установите автомобиль на ровной горизонтальной площадке и затормозите стояночным тормозом.
3. Нажав на педаль тормоза и удерживая ее нажатой, поочередно установите рычаг селектора во все положения от «P» (стоянка) до «D» (движение передним ходом) с короткими остановками в каждом положении для заполнения жидкостью гидротрансформатора и гидравлической системы. После этого установите рычаг селектора в положение «N» (нейтраль). Отпустите педаль тормоза.
4. Уровень рабочей жидкости в коробке передач проверяют по указателю (щупу), установленному в маслоналивном отверстии в верхней части картера коробки передач. Прежде чем вынуть указатель, удалите вокруг него грязь. При работающем на холостом ходу двигателе выньте указатель и проверьте состояние рабочей жидкости. По качеству и составу рабочей жидкости можно определить исправность коробки передач. Коробку следует отремонтировать при наличии хотя бы одного из следующих признаков снижения качества жидкости:
– запах горелого масла;
– значительное потемнение жидкости;
– заметно наличие большого количества металлических частиц в жидкости.
5. Вытрите указатель ветошью и вставьте в отверстие до упора.

Метки на указателе уровня рабочей жидкости (щупе) автоматической коробки передач
Рис. 4.2. Метки на указателе уровня рабочей жидкости (щупе) автоматической коробки передач


6. Выньте указатель и по следам рабочей жидкости на нем определите уровень жидкости. Он должен находиться между метками «COLD» и «HOT» (рис. 4.2).
7. Если уровень не соответствует норме, долейте жидкость через маслоналивное отверстие шприцем так же, как это делали для механической коробки передач (см. выше).

ПРЕДУПРЕЖДЕНИЕ
При проверке уровня и доливке рабочей жидкости не допускайте ее попадания на горячие детали выпускного коллектора: жидкость может воспламениться!

ПРИМЕЧАНИЯ
Недостаточный уровень рабочей жидкости может вызвать целый ряд нарушений работы автоматической коробки передач, так как в ее насос вместе с жидкостью будет поступать воздух. При попадании воздуха в жидкость возникают воздушные пузырьки, что приводит к колебаниям давления масла. Нестабильность давления приводит к задержке переключения передач, пробуксовке фрикционов и тормозов коробки.
Превышать нормальный уровень жидкости недопустимо. Жидкость, залитая в картер коробки передач сверх нормы, вспенивается зубчатыми передачами, что приводит к таким же нарушениям работы коробки, что и при недостаточном уровне жидкости, а также к быстрому ухудшению свойств жидкости.
В обоих случаях образование воздушных пузырьков вызывает перегрев и преждевременное окисление жидкости, в результате чего нарушается нормальная работа клапанов, фрикционов и сервоприводов коробки.
