5.10. Замена ремня привода газораспределительного механизма

Вам потребуются: отвертка с плоским лезвием, торцовый ключ «на 10», ключи «на 10», «на 14», «на 21», пассатижи.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
Замена ремня привода газораспределительного механизма

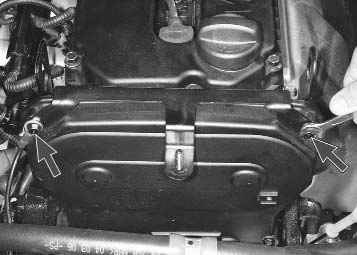

4. Выверните два верхних болта крышки ремня привода газораспределительного механизма, снимите кронштейн декоративного кожуха, выверните винт крепления кронштейна масляного щупа и снимите кронштейн.

ПРИМЕЧАНИЕ
Правым болтом верхнего крепления крышки ремня газораспределительного механизма крепится клемма провода «массы» двигателя.

Замена ремня привода газораспределительного механизма

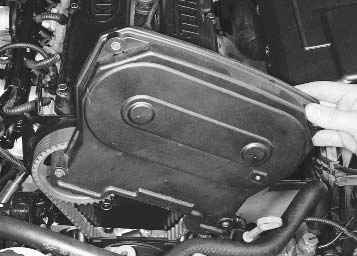

5. Выверните два нижних болта верхней крышки ремня привода газораспределительного механизма и снимите крышку.

ПРИМЕЧАНИЕ
Для замены ремня привода газораспределительного механизма снимите ремни привода генератора и насоса гидроусилителя рулевого управления (см. «Замена ремня привода генератора и водяного насоса»; «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).

Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

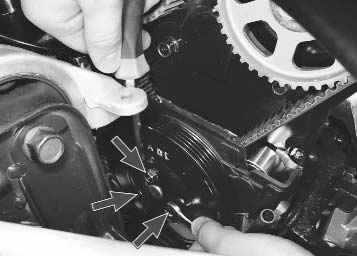

6. Зафиксируйте шкив привода водяного насоса от проворачивания, выверните три болта его крепления...

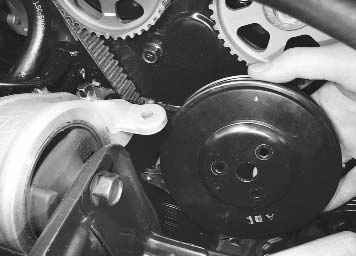

7. ...и снимите шкив.
Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

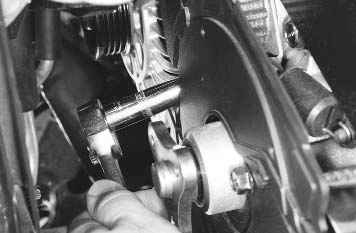

8. Выверните болт крепления средней крышки ремня привода механизма газораспределения...

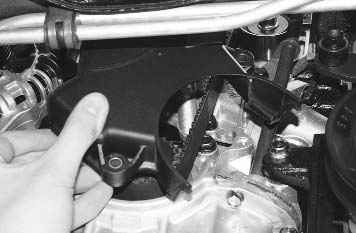

9. ...и снимите крышку.
Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

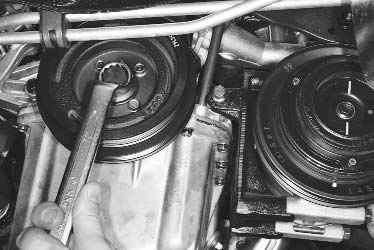

10. Зафиксировав коленчатый вал двигателя от проворачивания, выверните болт шкива привода дополнительных агрегатов...

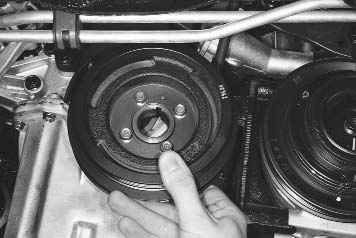

11. ...и снимите шкив.
Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

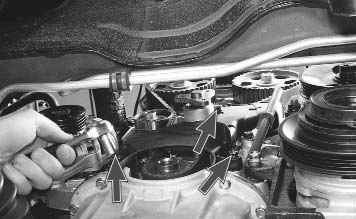

12. Выверните три болта крепления нижней крышки ремня привода механизма газораспределения...

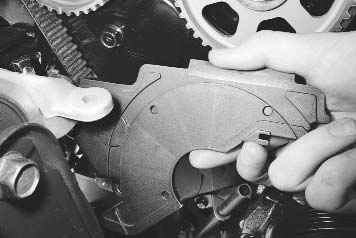

13. ...и снимите крышку.
Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

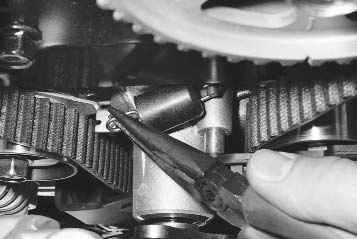

14. Снимите пружину натяжного ролика.

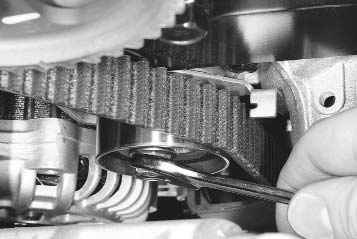

15. Ослабьте затяжку болта крепления натяжного ролика...
Замена ремня привода газораспределительного механизма
Замена ремня привода газораспределительного механизма

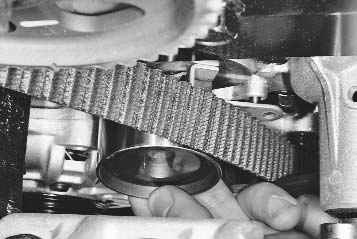

16. ...отведите ролик...

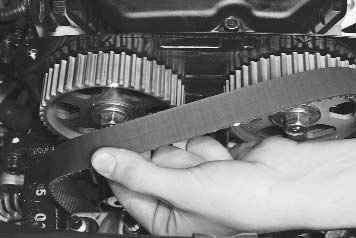

17. ...и снимите ремень привода газораспределительного механизма.
18. Установите ремень привода газораспределительного механизма и все ранее снятые детали в порядке, обратном снятию.
19. При установке обеспечьте натяжение ведущей ветви ремня. После установки отрегулируйте натяжение ремня (см. «Регулировка натяжения ремня привода газораспределительного механизма»).
