5.17.4. Замена радиатора системы охлажденияРадиатор подлежит замене при обнаружении течи из него охлаждающей жидкости.
|
ПРЕДУПРЕЖДЕНИЕ
Снимайте радиатор только на холодном двигателе.
|
Вам потребуются: ключ «на 10», пассатижи, отвертка с плоским лезвием.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
5. Снимите шланг расширительного бачка с патрубка радиатора.
|

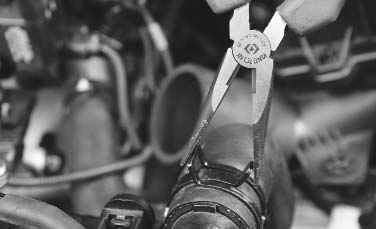

6. Ослабьте хомут крепления шланга к патрубку радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...
|
|
|
|

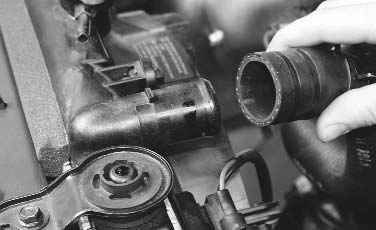

7. ...и снимите шланг с патрубка.
|
|
|
|

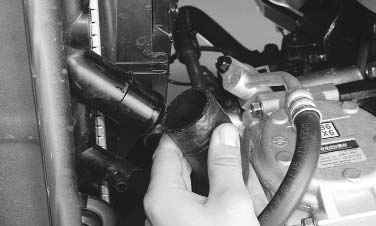

9. Аналогичным образом отсоедините шланг от патрубка нижнего бачка радиатора.
|
|
ПРИМЕЧАНИЕ

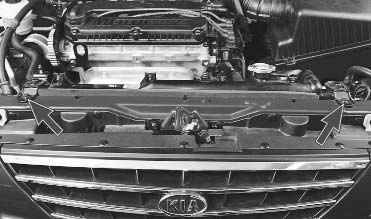

Так расположены болты крепления верхних опор радиатора к верхней поперечине рамки радиатора.
|
|
|
|
|

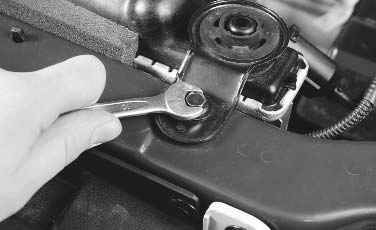

10. Выверните болт крепления верхней опоры радиатора к верхней поперечине рамки радиатора...
|

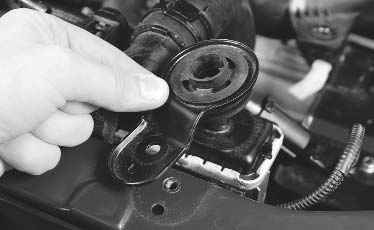

11. ...и снимите верхнюю опору.
|
|
12. Аналогично демонтируйте вторую верхнюю опору радиатора.
|
|
|
|

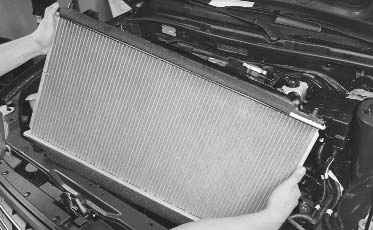

13. Извлеките радиатор из моторного отсека.
|
|
ПРИМЕЧАНИЕ

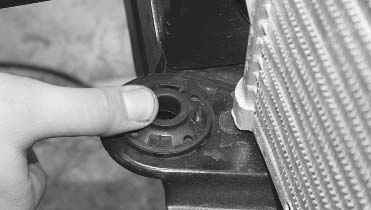

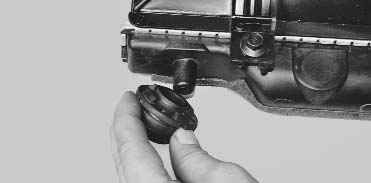

На штифты нижнего бачка радиатора надеты резиновые подушки нижних опор, устанавливаемые в отверстия кронштейнов в нижней поперечине рамки радиатора. Снимите их со штифтов...
...или выньте из кронштейнов поперечины, если они остались в отверстиях, и осмотрите.
Сильно обжатые или затвердевшие подушки замените.
|
|

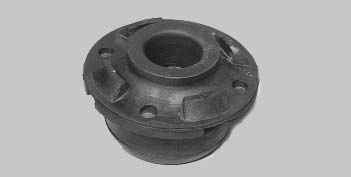

14. Осмотрите подушки верхних опор радиатора. Сильно деформированные или затвердевшие подушки замените.
|
|
15. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
|
|
16. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
|
|
17. Установите электровентиляторы и радиатор системы охлаждения двигателя в последовательности, обратной снятию.
|
|
ПОЛЕЗНЫЙ СОВЕТ
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
|
|
