5.18.3. Снятие и установка выпускного коллектора

Между фланцами головки блока цилиндров и выпускным коллектором установлена уплотнительная прокладка, изготовленная из прессованного термостойкого материала, армированного сталью.
Для замены выпускного коллектора вам потребуются: торцовая головка «на 14», удлинитель, вороток.
1. Установите автомобиль на смотровую канаву или подъемник.
2. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов и термокожухов»).
3. Отсоедините промежуточную трубу от выпускного коллектора (см. «Замена промежуточной трубы»).
Снятие и установка выпускного коллектора
Снятие и установка выпускного коллектора

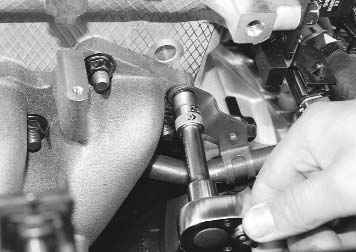

4. Выверните болт крепления...

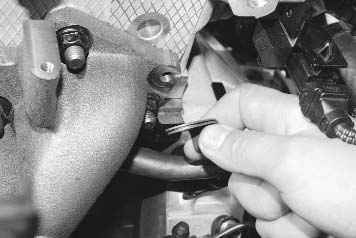

5. ...и отведите в сторону кронштейн.
Снятие и установка выпускного коллектора
Снятие и установка выпускного коллектора

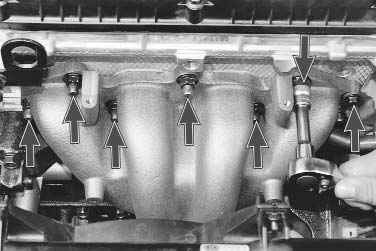

6. Отверните семь гаек крепления выпускного коллектора к блоку цилиндров.

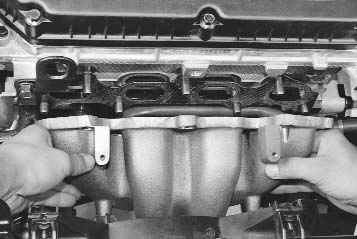

7. Снимите выпускной коллектор со шпилек его крепления.
Снятие и установка выпускного коллектора

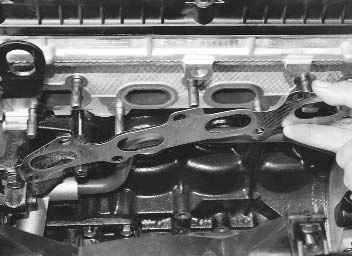

8. Снимите со шпилек головки блока цилиндров прокладку выпускного коллектора.

ПОЛЕЗНЫЙ СОВЕТ
Прокладку выпускного коллектора при каждой разборке соединения заменяйте новой.

9. Установите выпускной коллектор и его прокладку в порядке, обратном снятию.
