5.19.4. Снятие и установка воздушного фильтра

Воздушный фильтр и соединенный с ним воздуховод снимают для получения доступа к другим агрегатам в моторном отсеке и при их повреждении.

Вам потребуются: ключ «на 10» (удобнее торцовый), отвертка с крестообразным лезвием.

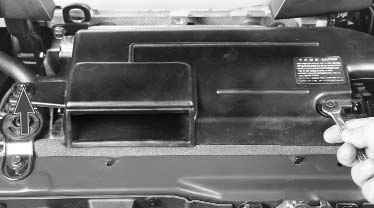

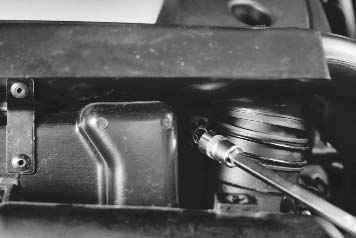

1. Выверните болт и отверните гайку крепления воздуховода к верхней поперечине рамки радиатора...	2. ...ослабьте крепление воздухоподводящего рукава, вывернув болт крепления стяжного хомута, сдвиньте хомут по шлангу...

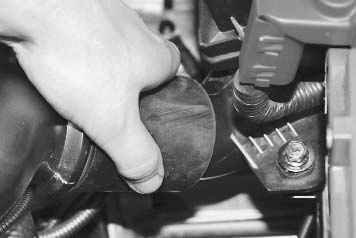

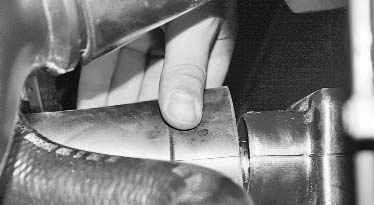

3. ...и отсоедините рукав от патрубка глушителя шума впуска.	4. Аналогичным способом отсоедините воздухоподводящий рукав от патрубка воздушного фильтра...

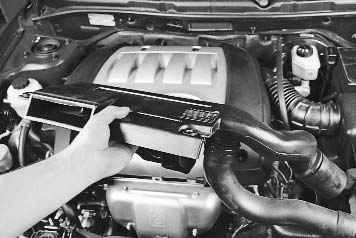

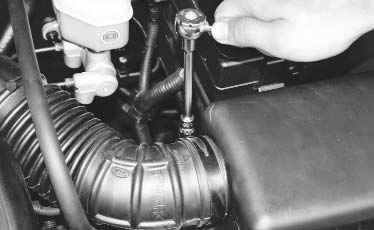

5. ...и снимите воздуховод.	6. Ослабьте крепление воздухоподводящего рукава к патрубку воздушного фильтра, вывернув болт крепления стяжного хомута, сдвиньте хомут по шлангу...

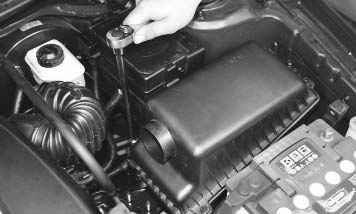

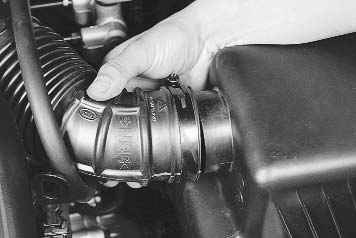

7. ...и отсоедините рукав от патрубка воздушного фильтра.	8. Выверните болты крепления воздушного фильтра...

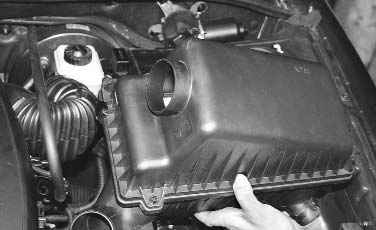

9. ...и снимите воздушный фильтр.

10. При необходимости снимите глушитель шума впуска. Для этого...

11. ...снимите подкрылок левого колеса (см. «Снятие и установка брызговика и подкрылка переднего колеса»)...

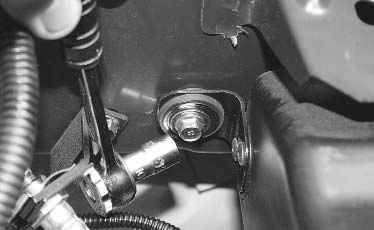

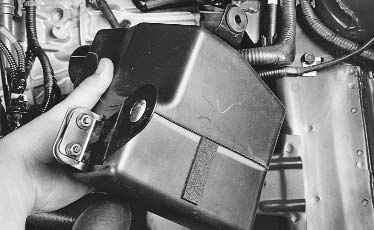

12. ...выверните болт крепления кронштейна глушителя шума впуска к кузову...	13. ...и снимите глушитель, вынув его из арки левого колеса.

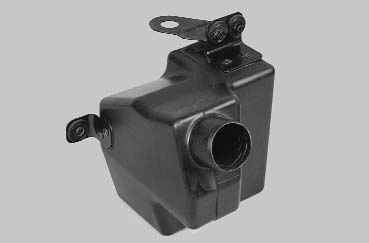

ПРИМЕЧАНИЕ Так выглядит глушитель шума впуска.

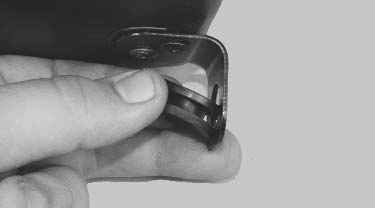

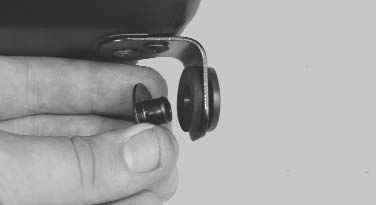

14. Выньте дистанционную втулку...	15. ...и извлеките подушку крепления глушителя шума впуска из кронштейна. Если на подушке имеются признаки старения резины, замените ее.

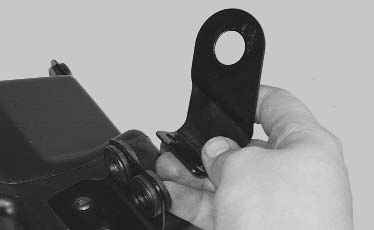

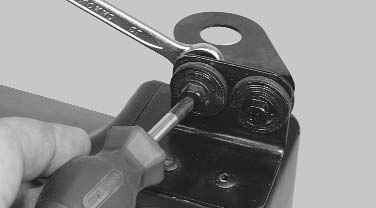

16. Выверните два винта, удерживая гайки от проворачивания...	17. ...и снимите кронштейн.

18. Установите воздушный фильтр и воздуховод в порядке, обратном снятию.

ПРИМЕЧАНИЕ Замена фильтрующего элемента воздушного фильтра подробно описана в разд. 4 «Техническое обслуживание» (см. «Замена фильтрующего элемента воздушного фильтра»).
