5.6. Снятие и установка брызговиков двигателя

Расположенный снизу пластмассовый брызговик двигателя, состоящий из двух частей, предохраняет подкапотное пространство от загрязнения и не является силовой защитой картера двигателя.
Снимают брызговик двигателя при его повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

ПРИМЕЧАНИЕ
Операции по снятию и установке брызговиков двигателя показаны на левом брызговике, правый снимают аналогично.

Вам потребуются: отвертка с крестообразным лезвием, ключ «на 10».
Снятие и установка брызговиков двигателя
Снятие и установка брызговиков двигателя

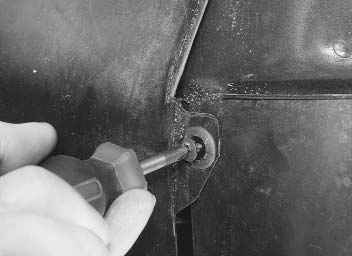

1. Выверните пластмассовый фиксатор и извлеките передний пистон крепления брызговика двигателя.
2. Аналогичным образом извлеките средний...
Снятие и установка брызговиков двигателя
Снятие и установка брызговиков двигателя

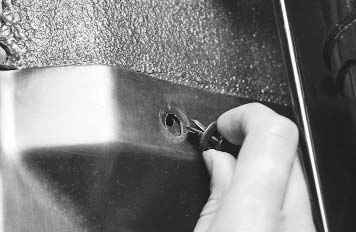

3. ...и задний пистоны.

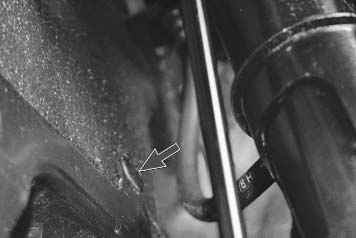

4. Выверните один болт крепления брызговика двигателя к защитному брусу, два болта крепления к поперечине на кузове...
Снятие и установка брызговиков двигателя

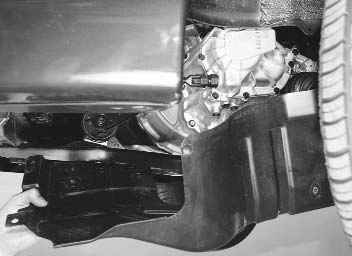

5. ...и снимите левую часть брызговика двигателя с автомобиля. Правую часть снимайте аналогично.
6. Установите брызговик двигателя в порядке, обратном снятию.
