6.2.5. Замена тяг привода управления коробкой передач

Если передачи стали включаться неточно, увеличился свободный ход рычага переключения передач и рычаг вибрирует во время движения, возможно, износились втулки оси рычага или его привода. Рычаг переключения передач должен свободно, без заеданий проворачиваться в шаровом шарнире. Замените втулки тяг и рычага.
Вам потребуются: отвертка с плоским лезвием, два ключа «на 12».
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач

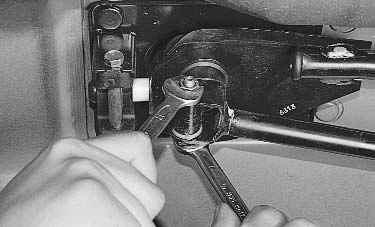

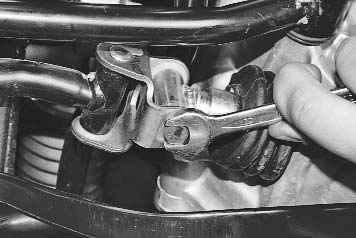

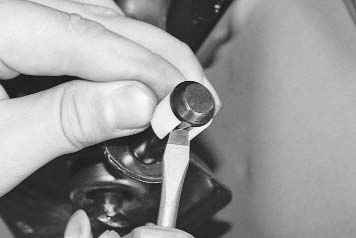

1. Отверните гайку болта крепления тяги привода переключения передач к рычагу...

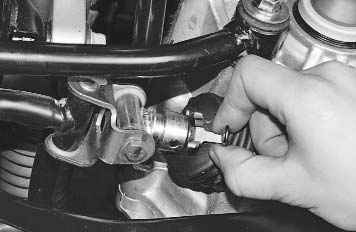

2. ...и извлеките болт.
Замена тяг привода управления коробкой передач

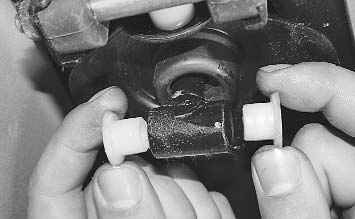

3. Извлеките из проушины рычага пластмассовые втулки. Сломанные или изношенные втулки замените.
4. Снимите ручку с рычага переключения передач.
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач

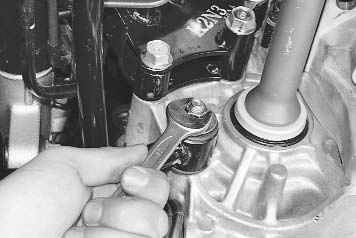

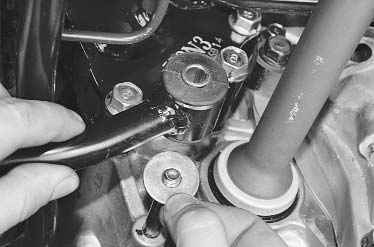

5. Отверните гайку крепления реактивной тяги к коробке передач...

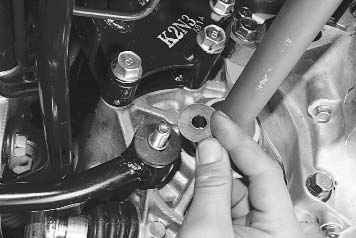

6. ...снимите шайбу...
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач
7. ...и снимите реактивную тягу со шпильки коробки передач.

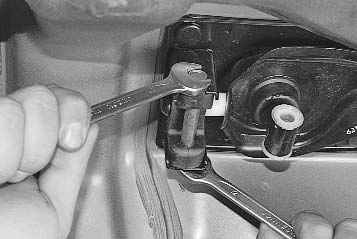

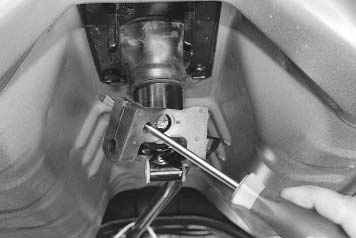

8. Отверните гайку болта крепления рычага переключения передач...
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач

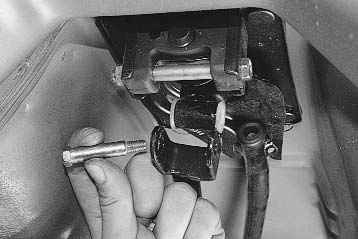

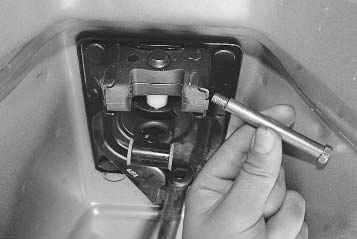

9. ...выньте болт...
10. ...и извлеките буфер рычага кронштейна.
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач
11. Снимите буфер с оси рычага...
12. ...и снимите пластмассовую втулку с оси рычага переключения передач.
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач

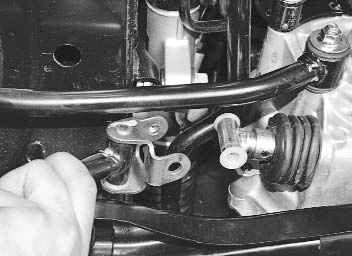

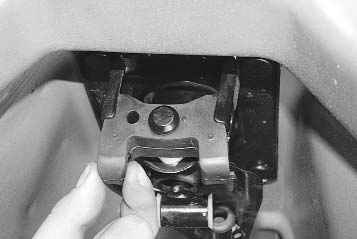

13. Снимите фиксирующую пластину болта крепления тяги привода...
14. ...выверните болт крепления тяги привода...
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач
15. ...снимите тягу с проушины...

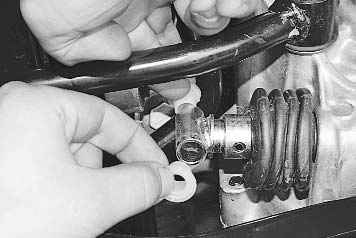

16. ...извлеките из проушины пластмассовые втулки...
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач

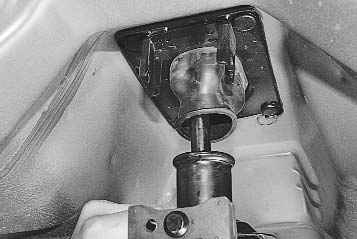

17. ...и снимите рычаг переключения передач, выводя его вниз.

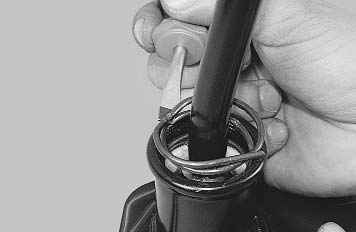

18. Подденьте фиксирующую пружину рычага...
Замена тяг привода управления коробкой передач
Замена тяг привода управления коробкой передач
19. ...и извлеките рычаг из его кронштейна.

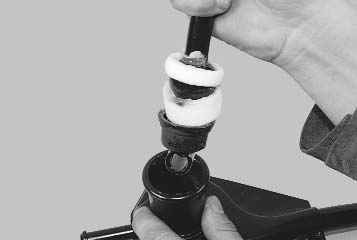

20. Снимите с рычага пластмассовые и резиновые втулки. Осмотрите втулки и шайбы. Если на втулках есть следы износа или появились признаки старения, замените их.
21. Установите тяги привода управления коробкой передач и рычаг переключения передач в порядке, обратном снятию.
