7.1.6. Снятие и установка рычага передней подвескиВам потребуются: ключ «на 17» (два), торцовый ключ «на 19», отвертка с плоским лезвием.
|
1. Снимите переднее колесо со стороны заменяемого рычага.
|
|
|
|
|

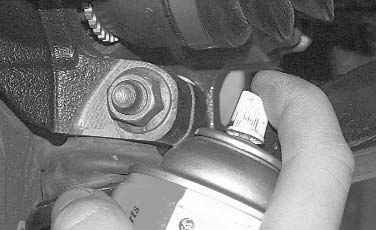

2. Обработайте резьбовую часть стяжного болта крепления пальца опоры к поворотному кулаку специальным проникающим составом (например, WD-40) для облегчения отворачивания гайки.
|

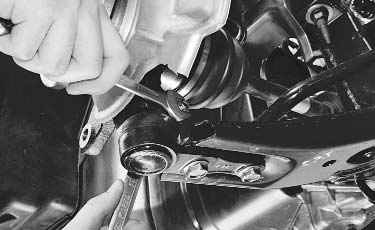

3. Отверните гайку стяжного болта и извлеките болт из отверстий поворотного кулака.
|
|
|
|
|

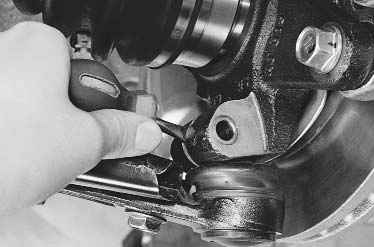

4. Отверткой разожмите клеммовый зажим поворотного кулака...
|

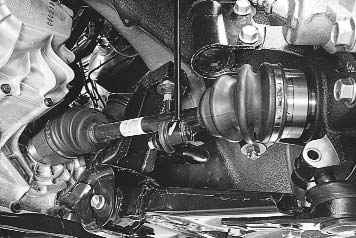

5. ...и выньте палец шаровой опоры из кулака.
|
|
|
|
|

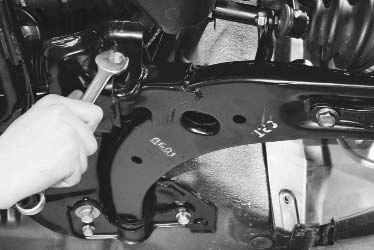

6. Ослабьте затяжку переднего болта крепления рычага подвески к поперечине, выньте болт...
|

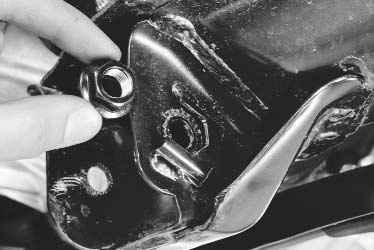

7. ...и извлеките из кронштейна рычага гайку болта.
|
|
|
|
|
8. Ослабьте гайку крепления оси рычага к его опоре.
|

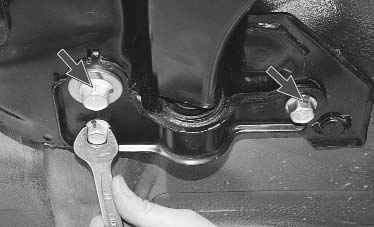

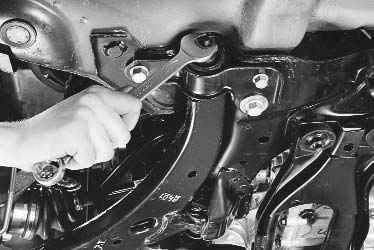

9. Выверните три болта крепления опоры рычага к поперечине передней подвески...
|
|
|
|
|

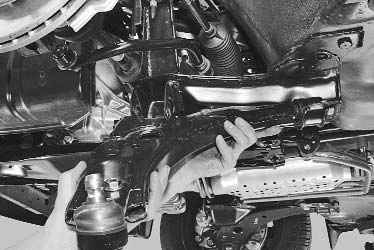

10. ...и снимите рычаг.
|

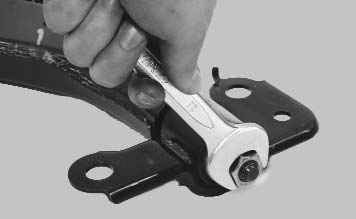

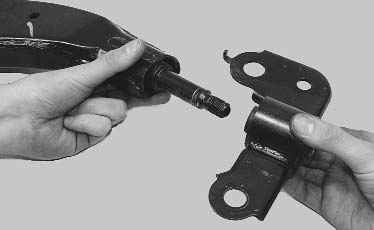

11. Окончательно отверните гайку крепления опоры к оси рычага...
|
|
ПРИМЕЧАНИЕ

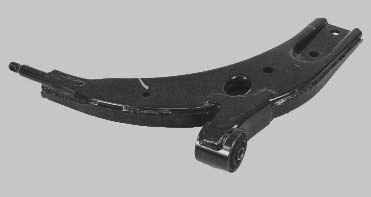

Обратите внимание на то, что правый и левый рычаги передней подвески невзаимозаменяемы.
|
|
14. Установите рычаг передней подвески в порядке, обратном снятию.
|
|
