8.4.1. Замена наружного наконечника рулевой тягиВам потребуются: ключ «на 12», два ключа «на 17», ключ для гаек колес, съемник шаровых шарниров.
|
ПРИМЕЧАНИЯ
Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на надежные опоры.
Замена наконечника показана на примере левой рулевой тяги, наконечник правой тяги заменяйте аналогично.
|
|
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
|
|
ПРЕДУПРЕЖДЕНИЕ
Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).
|
|
ПОЛЕЗНЫЙ СОВЕТ
Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой, например WD-40.
|
|
|
|
|

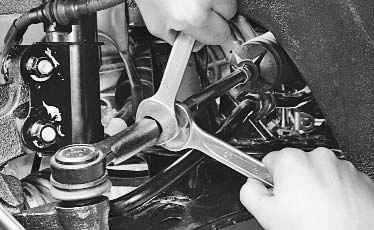

2. Ослабьте затяжку контргайки наконечника рулевой тяги.
|

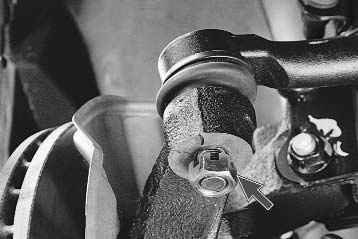

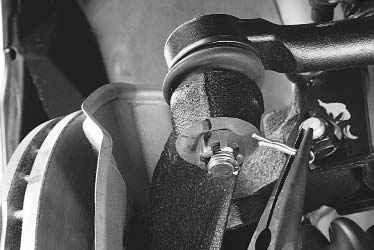

3. Пассатижами извлеките из шарового пальца наконечника рулевой тяги шплинт.
|
|
|
|
|

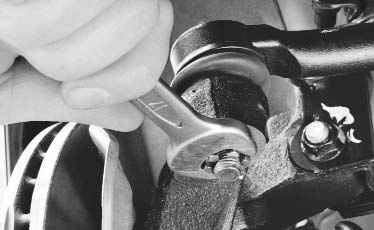

4. Ослабьте затяжку гайки крепления шарового пальца наконечника к рычагу поворотного кулака передней подвески.
|

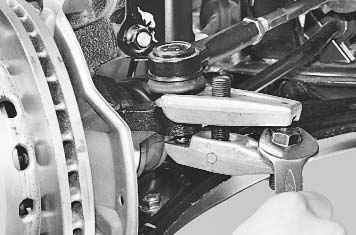

5. Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного рычага, предварительно закрепив съемник, чтобы предотвратить его падение во время выпрессовки.
|
|
ПОЛЕЗНЫЙ СОВЕТ
При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль рычага.
|
|
|
|
|
6. Окончательно отверните гайку крепления шарового пальца...
|

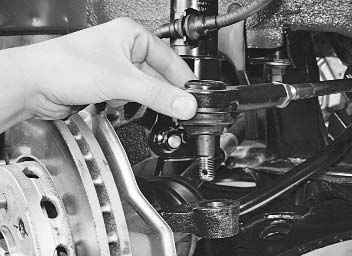

7. ...и извлеките палец из отверстия в рычаге поворотного кулака.
|
|
ПРЕДУПРЕЖДЕНИЕ
Самоконтрящиеся гайки крепления пальцев шарниров рулевых тяг при каждой разборке соединения заменяйте новыми.
|
|
|
|

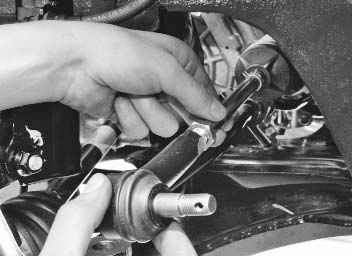

8. Выверните наконечник рулевой тяги.
|
|
ПРИМЕЧАНИЕ
При выворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника не изменилось схождение колес.
|
|
|
|

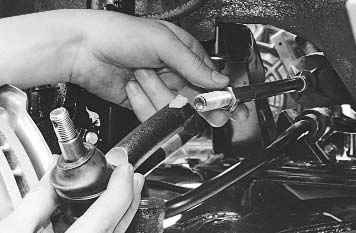

9. Установите новый наконечник в порядке, обратном снятию, ввернув его в рулевую тягу на число оборотов, подсчитанное при снятии.
|
|
