8.4.4. Замена насоса гидроусилителя рулевого управления

При выходе из строя насоса заменяйте его в сборе, так как ремонт требует специальных инструментов и оборудования.

Вам потребуются: пассатижи, ключи «на 12», «на 14», «на 22», молоток.

1. Слейте жидкость из бачка насоса гидроусилителя рулевого управления (см. «Замена бачка гидроусилителя рулевого управления»).

2. Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу и отсоедините шланг от патрубка (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

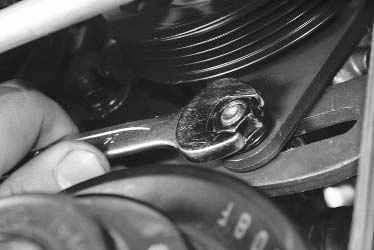

3. Выверните регулировочный болт...	4. ...отверните гайку крепления насоса к регулировочной планке...

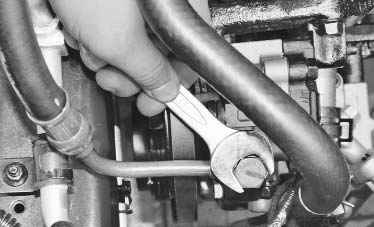

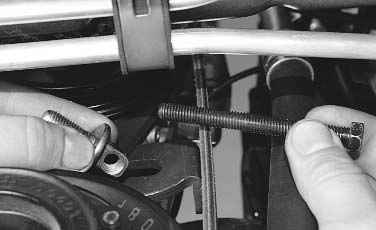

5. ...выньте болт и извлеките ползун натяжного устройства.	6. Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру насоса гидроусилителя рулевого управления...

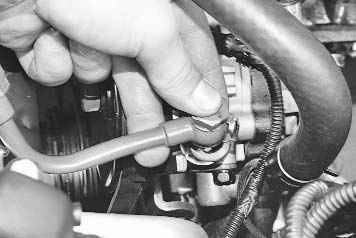

7. ...и отсоедините трубопровод.

ПРЕДУПРЕЖДЕНИЕ Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.

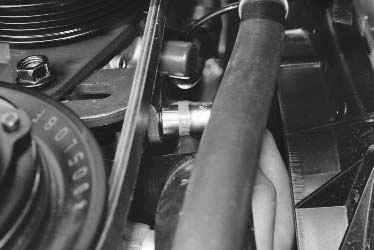

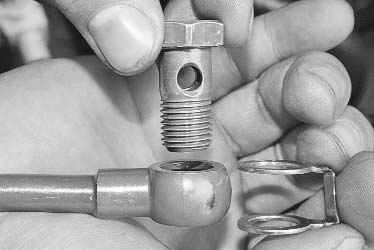

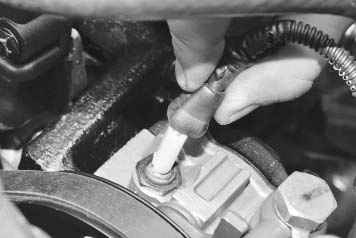

8. Извлеките болт-штуцер из наконечника трубопровода высокого давления и снимите уплотнительные прокладки. Сильно обжатые или деформированные прокладки замените.	9. Сдвиньте защитный чехол наконечника провода датчика давления в системе гидроусилителя рулевого управления...

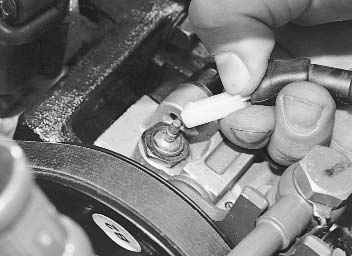

10. ...и отсоедините наконечник провода от датчика.

ПРИМЕЧАНИЕ Датчик давления в системе гидроусилителя рулевого управления практически никогда не выходит из строя. В случае необходимости его замены, отсоединив от датчика провод, выверните датчик из корпуса насоса и вверните новый.

11. Снимите ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера (см. «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).

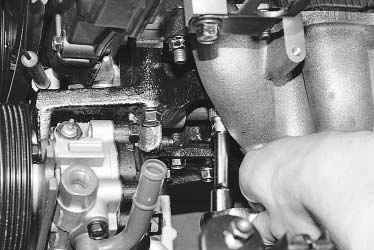

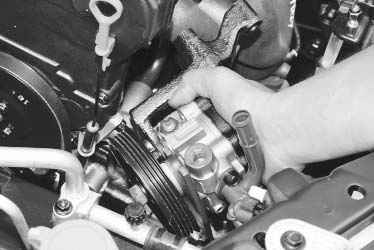

12. Выверните три болта крепления кронштейна насоса гидроусилителя рулевого управления к блоку цилиндров двигателя...	13. ...и снимите насос в сборе с кронштейном.

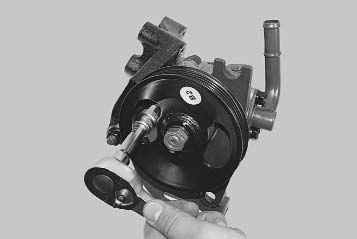

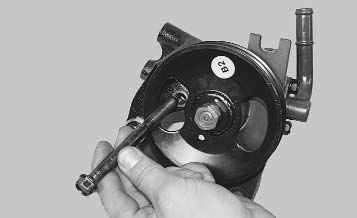

14. Через отверстие в шкиве насоса гидроусилителя рулевого управления выверните болт крепления насоса к кронштейну...	15. ...выньте болт...

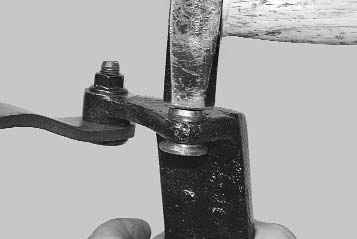

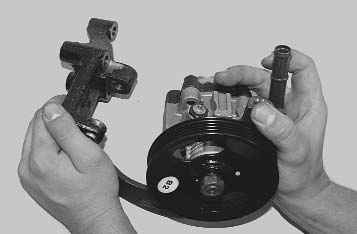

16. ...и снимите кронштейн.	17. Внимательно осмотрите втулку в кронштейне. Сильно изношенную втулку замените. Для этого выбейте ее молотком...

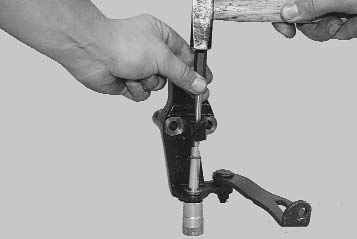

18. ...и запрессуйте новую втулку оправкой подходящего размера.

19. Установите насос гидроусилителя рулевого управления в порядке, обратном снятию.

20. Отрегулируйте натяжение ремня привода насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера и насоса гидроусилителя рулевого управления»).

21. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).
