9.8.1. Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 1,0 мм.
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок меньше допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.
Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Замена тормозного барабана»).
Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса

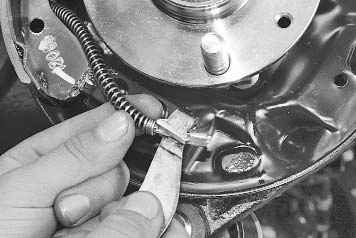

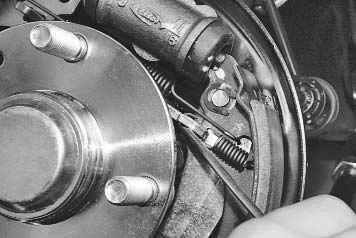

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора...

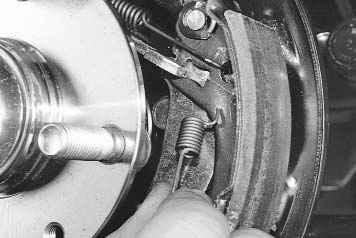

7. ...и извлеките пружину из тормозной колодки.
Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса

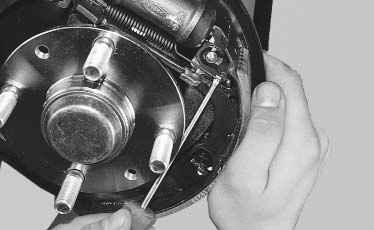

8. Отверткой или бородком подцепите верхнюю стяжную пружину...

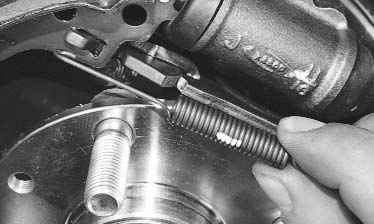

9. ...и снимите ее.

ПРЕДУПРЕЖДЕНИЕ
При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса

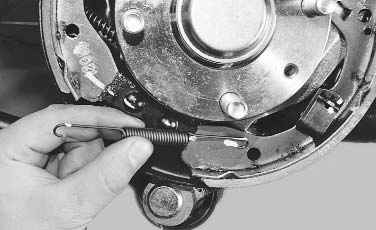

10. Аналогичным образом снимите нижнюю стяжную пружину.

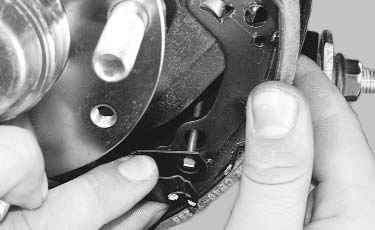

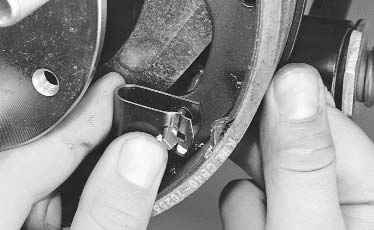

11. Удерживая хвостовик опорной стойки, нажмите на пластину, поверните ее на 1/4 оборота...
Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса

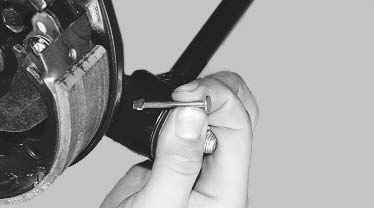

12. ...снимите пружинную пластину...
13. ...и опорную стойку задней колодки.
14. Аналогичным образом снимите пружинную пластину передней тормозной колодки.
Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса
15. Снимите заднюю тормозную колодку...
16. ...и отсоедините разжимной рычаг от троса стояночного тормоза.

ПРИМЕЧАНИЕ
Замена тормозных колодок тормозного механизма заднего колеса

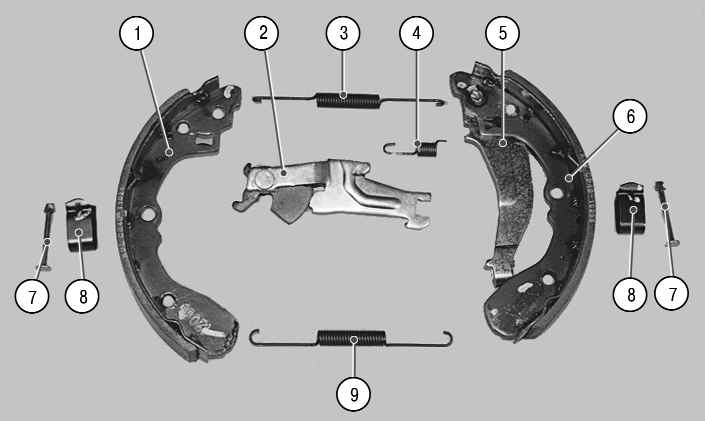

Так выглядят детали тормозного механизма заднего колеса (на фото показаны детали тормозного механизма c левой стороны): 1 – передняя тормозная колодка; 2 – распорная планка; 3 – верхняя стяжная пружина; 4 – пружина разжимной планки; 5 – разжимной рычаг; 6 – задняя тормозная колодка; 7 – опорные стойки колодок; 8 – пружинная пластина; 9 – нижняя стяжная пружина.

Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок тормозного механизма заднего колеса

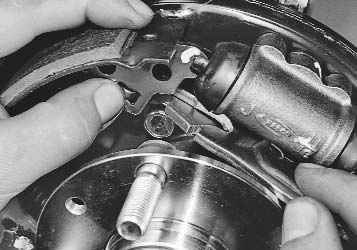

17. Снимите разжимную планку механизма автоматической регулировки зазора и переднюю тормозную колодку.

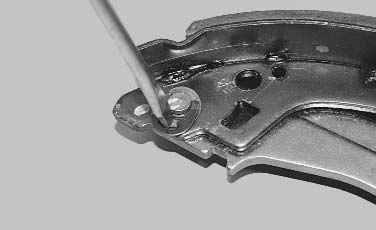

18. Снимите стопорную и опорную шайбы с пальца разжимного рычага...
Замена тормозных колодок тормозного механизма заднего колеса
19. ...и извлеките палец разжимного рычага из колодки.
20. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

ПРЕДУПРЕЖДЕНИЕ
Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма – не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положение, в котором он находился перед снятием.

ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.
23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.
24. Установите на место колесо. Проверьте легкость его вращения.
25. Аналогично замените тормозные колодки тормозного механизма другого колеса.
26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
