11.10. Разборка тормозного механизма переднего колеса, оценка состояния диска

Снятие и установка компонентов

При сборке проследите за соблюдением требований Спецификаций Главы Тормозная система к усилиям затягивания резьбового крепежа.

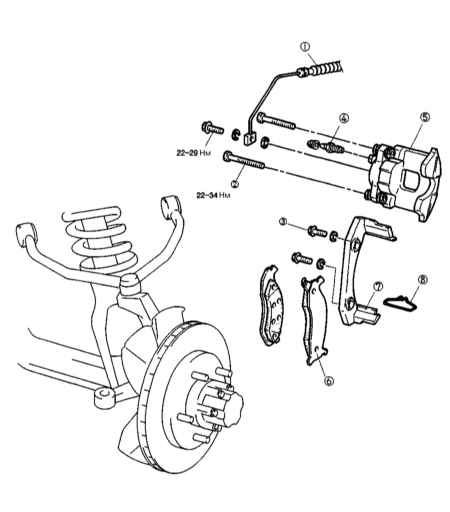

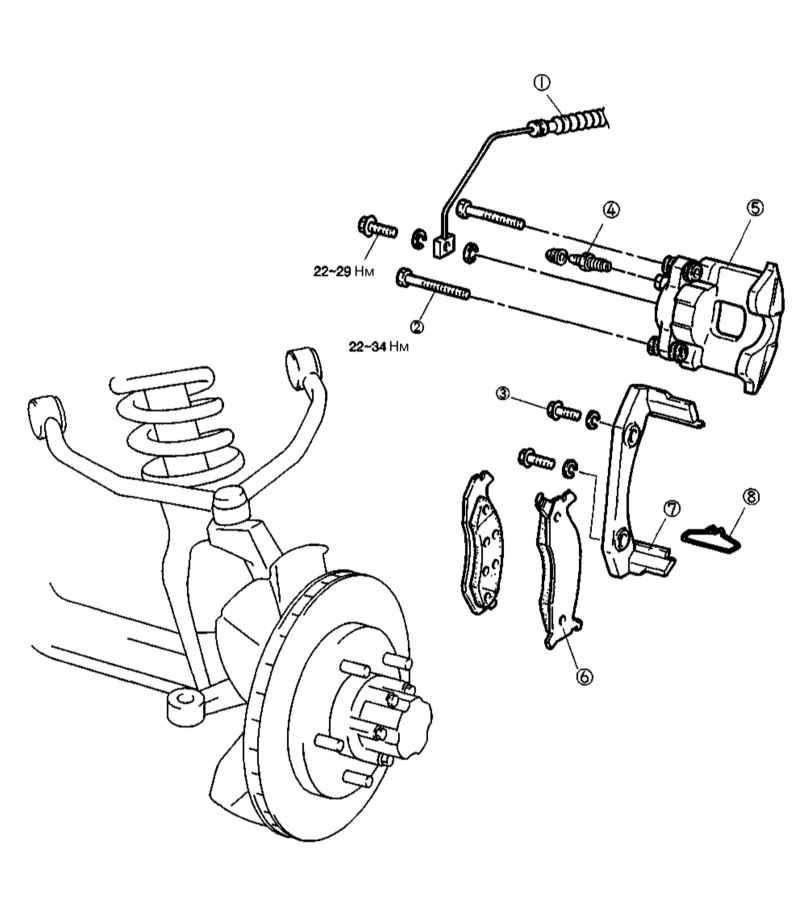

Конструкция тормозного механизма переднего колеса

1 — Гибкий тормозной шланг
2 — Нижний направляющий болт
3 — Крепежный болт
4 — Вентиль прокачки тормозного механизма

5 — Тормозной суппорт (колесный цилиндр)
6 — Тормозная колодка
7 — Анкерная скоба
8 — Пружинный фиксатор


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Оцените степень износа и общее состояние компонентов. Дефектные детали замените.

Проверка диска

 ПОРЯДОК ВЫПОЛНЕНИЯ

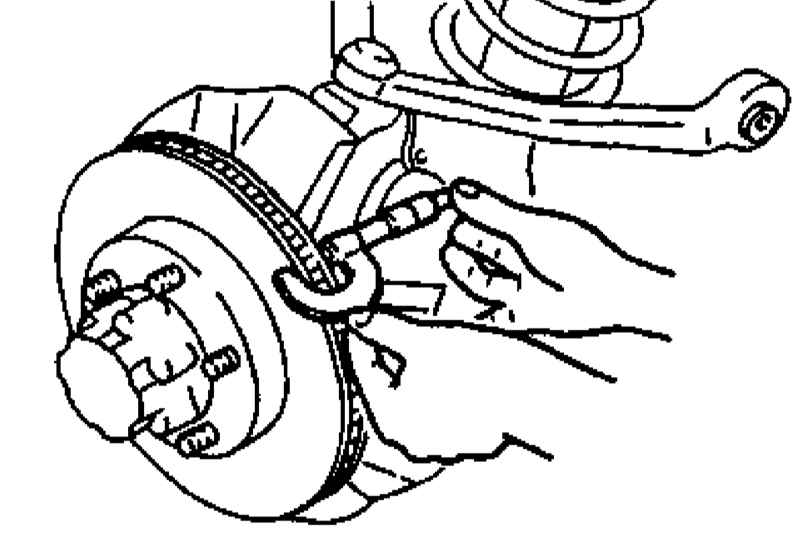

  1. Измерьте толщину диска, - замеры следует произвести в нескольких точках по периметру. Сравните результат измерения с требованиями Спецификаций Главы Тормозная система, в случае необходимости произведите замену.

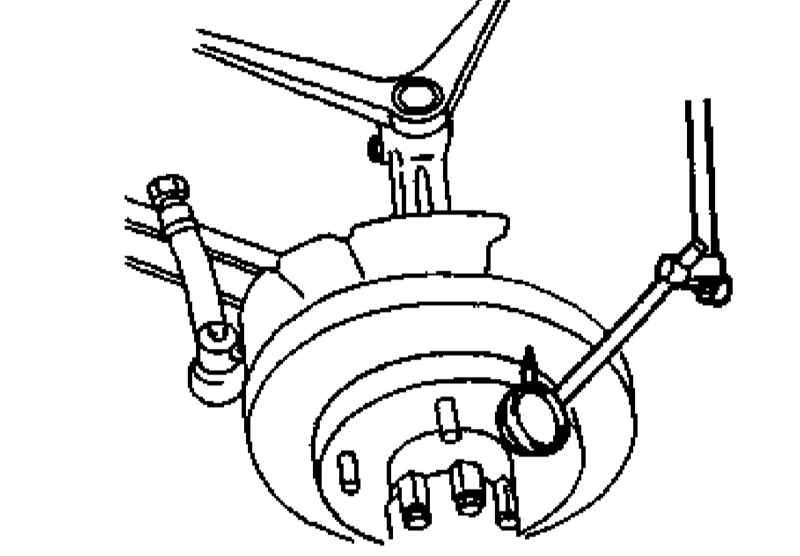

  1. При помощи измерителя плунжерного типа (DTI) определите величину бокового биения диска, - если результат измерения превышает предельное допустимое значение (0.1 мм), отдайте диск в проточку (в пределах допустимого диапазона толщины), либо произведите его замену.
