11.5. Проверка дифференциального перепускного клапана-регулятора давления (модели без ABS и EBD)

Неисправный клапан-регулятор подлежит замене в обязательном порядке!


 ПОРЯДОК ВЫПОЛНЕНИЯ

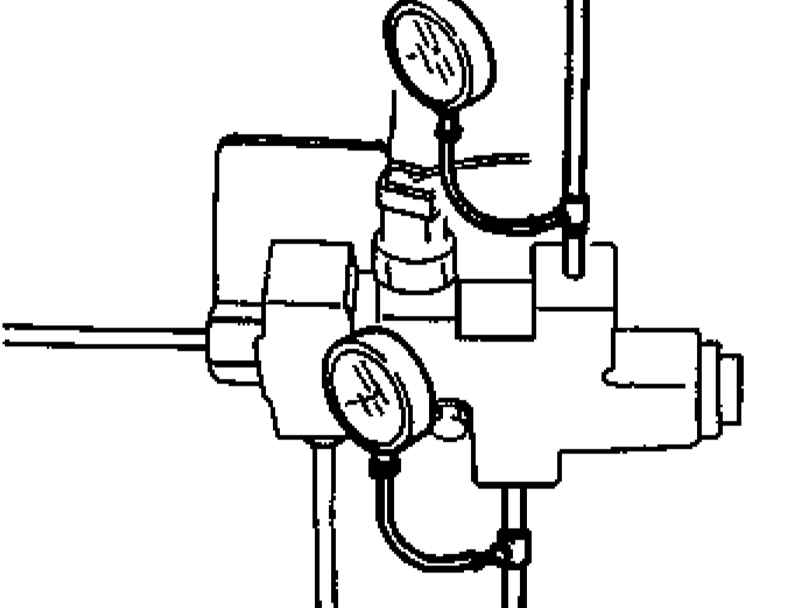

  1. Подсоедините манометры, рассчитанные на измерение давления до 100 кГс/см2, к ГТЦ и к задней стороне клапана-регулятора.

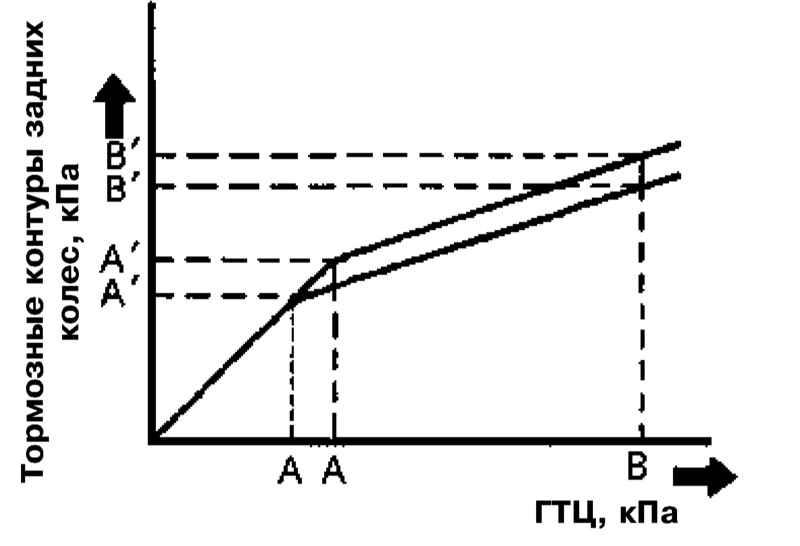

  1. Осторожно выжимая педаль ножного тормоза, определите зависимость давления в тормозных контурах задних колес от давления ГТЦ. Сравните результат измерения с эталонной диаграммой. Неисправный клапан-регулятор замените.
А = 2413 (3-дверные модели)/3169
(4-дверные модели)
А’ = 2271 ÷ 2609 (3-дверные модели)/2972 ÷ 3364 (4-дверные модели)
В = 9810 (3-дверные модели)/9810
(4-дверные модели)
В’ = 4660 ÷ 5641 (3-дверные модели)/5131 ÷ 6112 (4-дверные модели)
