11.8. Снятие и установка сборки вакуумного усилителя тормозов

При снятии действуйте в порядке нумерации компонентов.

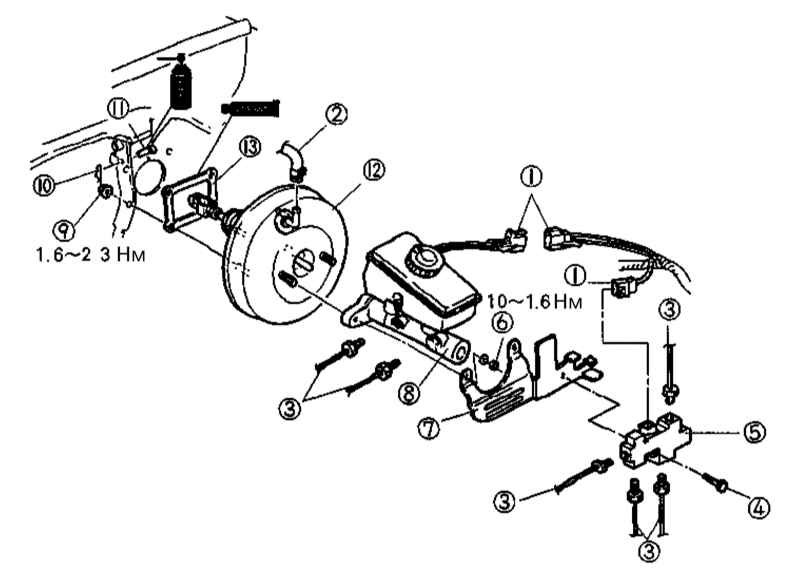

Порядок демонтажа сборки вакуумного усилителя тормозов

1 — Разъемы электропроводки датчика-выключателя уровня тормозной жидкости и дифференциального датчика-выключателя
2 — Вакуумный шланг
3 — Тормозные линии
4 — Болт
5 — Клапан-регулятор
6, 9 — Гайки

7 — Опорный кронштейн клапана-регулятора
8 — ГТЦ
10 — Фиксатор
11 — Палец
12 — Вакуумный усилитель
13 — Уплотнительная прокладка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ГТЦ (см. Раздел Снятие, обслуживание и установка главного тормозного цилиндра).
  2. Отсоедините от сборки тормозного усилителя вакуумный шланг.

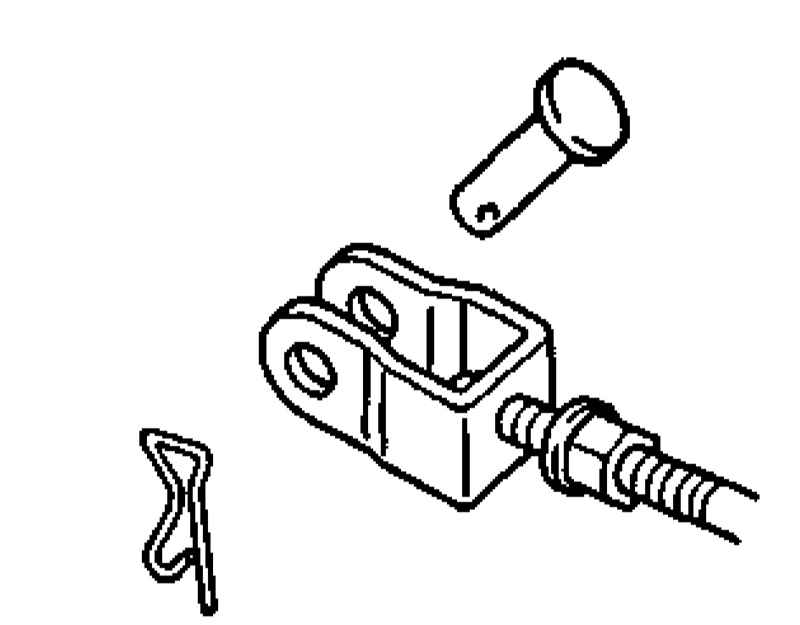

  1. В салоне автомобиля снимите фиксатор и извлеките палец крепления штока толкателя к тормозной педали.

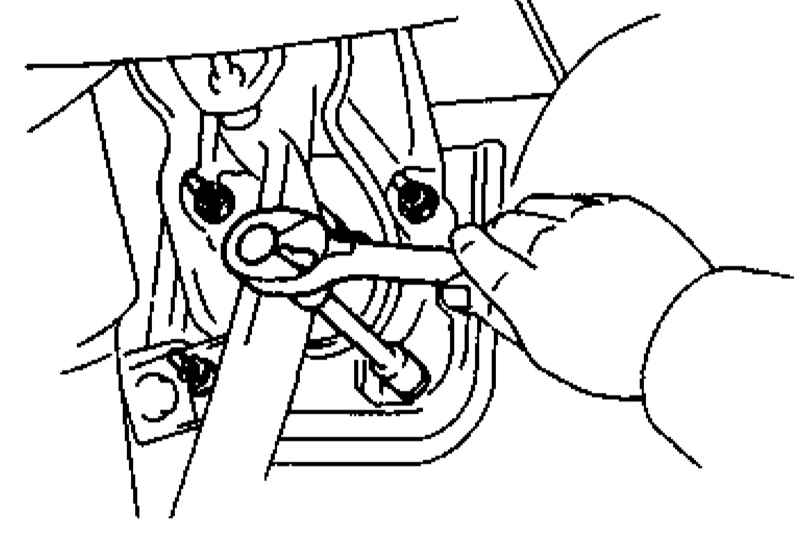

  1. С задней стороны переборки двигательного отсека отпустите четыре крепежных гайки и снимите сборку вакуумного усилителя с толкателем ГТЦ.
  1. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Главы Тормозная система к усилиям затягивания резьбового крепежа. Не забудьте отрегулировать длину штока толкателя (см. Раздел Снятие, обслуживание и установка главного тормозного цилиндра) и прокачать гидравлический тракт (см. Раздел Прокачка тормозов)
