12.3. Передняя подвеска

Общие сведения

Передняя подвеска независимая, двухрычажная, со стабилизатором поперечной устойчивости. Поворотные кулаки приболчены к образующим виртуальный шкворень (ось поворота колеса) шаровым опорам работающих в унисон друг с другом верхнего и нижнего поперечных рычагов подвески.

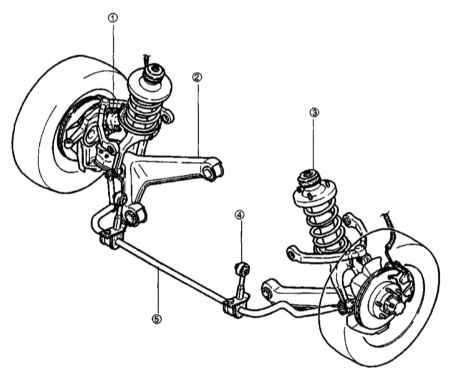

Схема организации передней подвески

1 — Верхний рычаг
2 — Нижний рычаг
3 — Стойка подвески

4 — Стойка стабилизатора поперечной устойчивости
5 — Штанга стабилизатора поперечной устойчивости

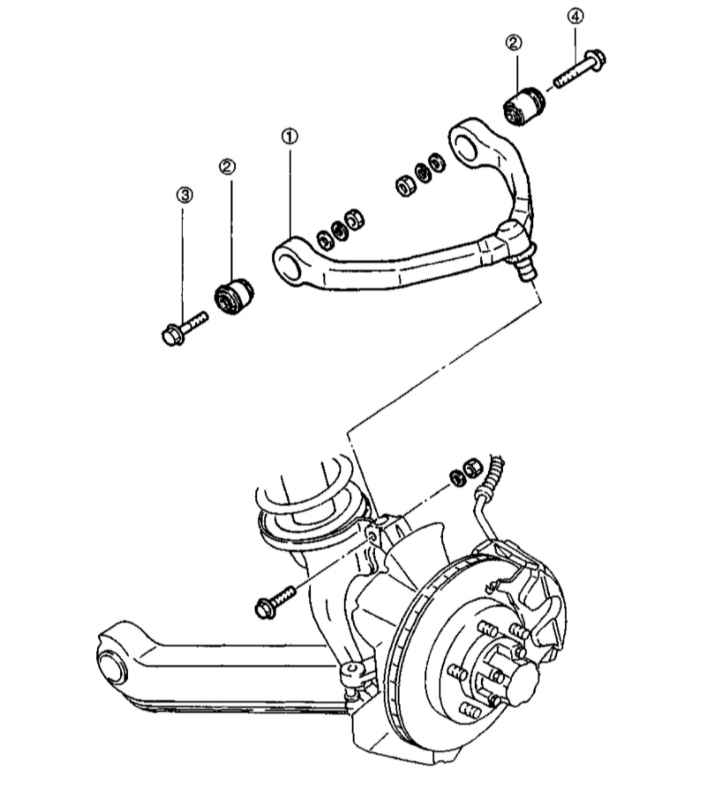

Детали установки верхнего поперечного рычага передней подвески

1 — Верхний рычаг
2 — Осевые втулки

3 — Передний шпиндельный болт
4 — Задний шпиндельный болт

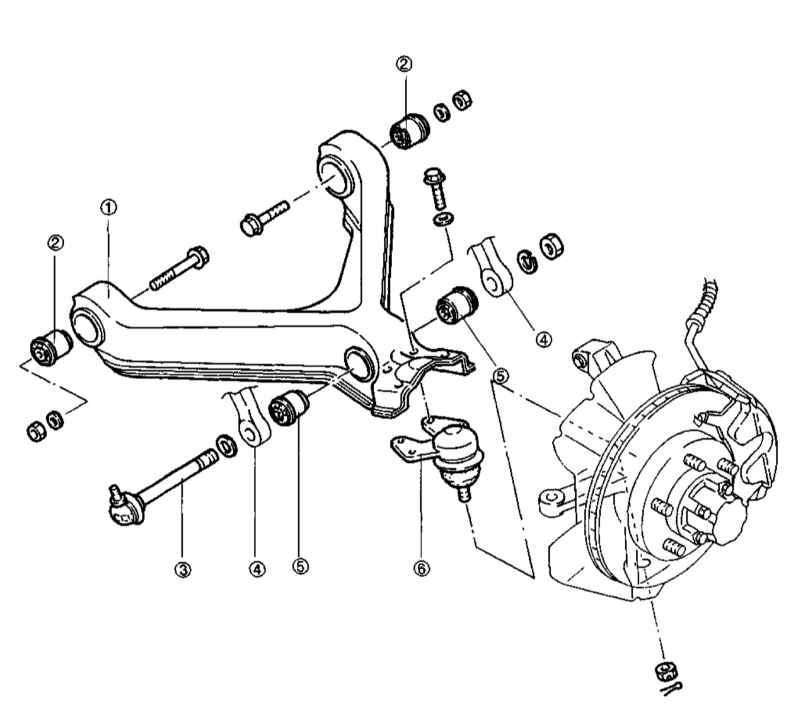

Детали установки нижнего поперечного рычага передней подвески

1 — Нижний рычаг
2, 5 — Осевые втулки

3 — Осевой болт крепления стойки
4 — Вилка стойки
6 — Нижняя шаровая опора

Стоечные сборки состоят из двухходовых газо-масляных амортизаторов и винтовых пружин, зажатых между верхней и нижней тарелками. Верхние концы амортизаторов оснащены резиновыми буферами, выступающими над верхними тарелками пружин, посредством трех гаек крепящихся к выступающим над балками рамы опорных узлов. Доступ к верхним опорам обеспечивается из двигательного отсека через специальные проемы в брызговиках колесных арок. Нижние концы амортизаторов встроены в нижние тарелки пружин и зажимаются в двухсекционных вилках, закрепляемых на нижних рычагах подвески посредством осевых болтов, передние концы которых оснащены шаровыми наконечниками, к которым крепится штанга стабилизатора поперечной устойчивости.

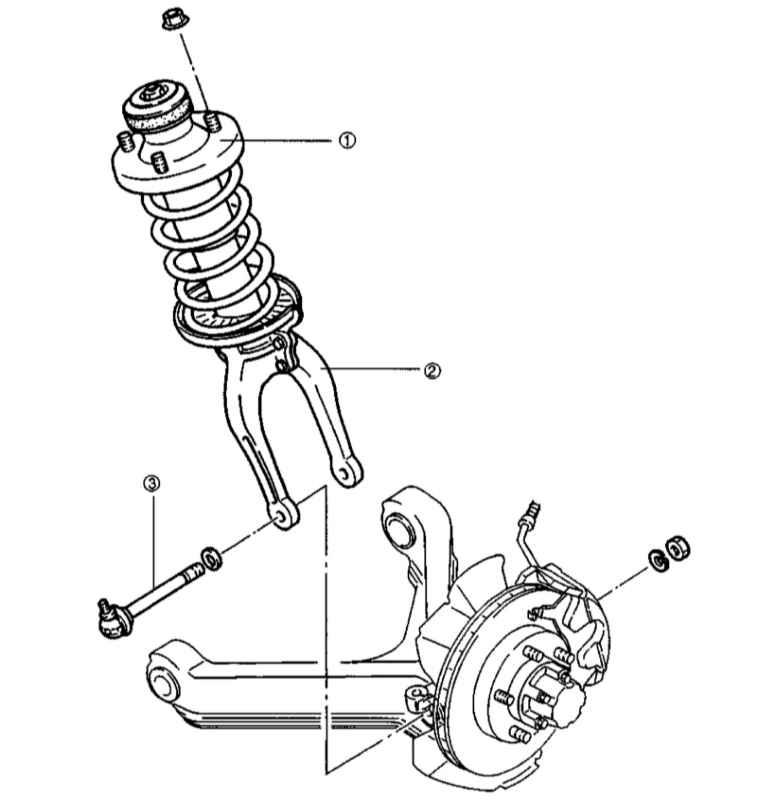

Конструкция и детали установки стоечной сборки передней подвески

1 — Амортизатор
2 — Вилка
3 — Осевой болт

Минимизация кренов и раскачиваний передка кузова во время маневрирования обеспечивается за счет применения стабилизатора поперечной устойчивости. Концы изготовленной из пружинящий стали штанги стабилизатора крепятся к шаровым пальцам шарнирных сборок осевых болтов крепления стоек подвески, средняя часть штанги посредством оснащенных резиновыми втулками стоек фиксируется на поперечной балке рамы автомобиля.

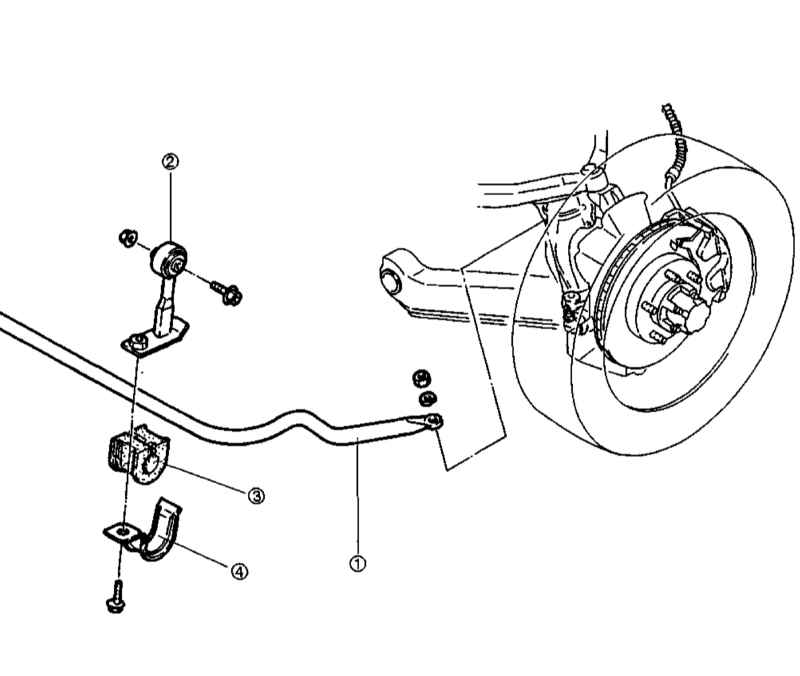

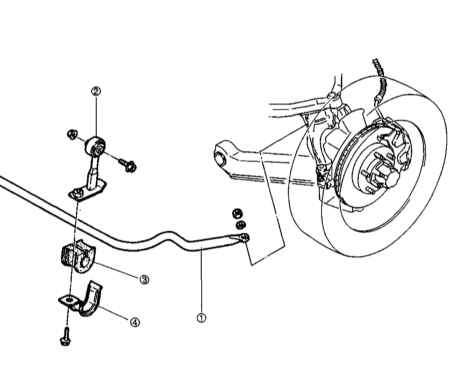

Детали установки стабилизатора поперечной устойчивости передней подвески

1 — Штанга стабилизатора поперечной устойчивости
2 — Стойка

3 — Резиновая втулка
4 — Хомут
