13.2. Наружное оборудование и кузовные элементыСнятие, установка и регулировка компонентов устройств очистки и омывания ветрового стекла

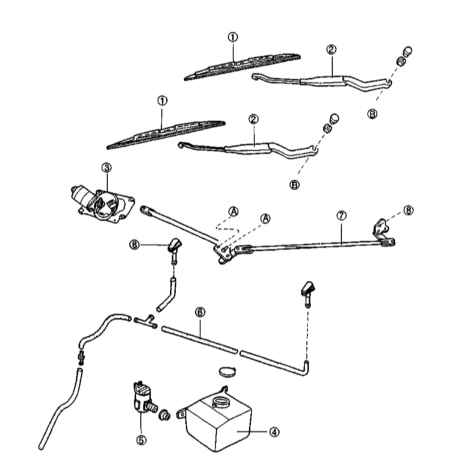

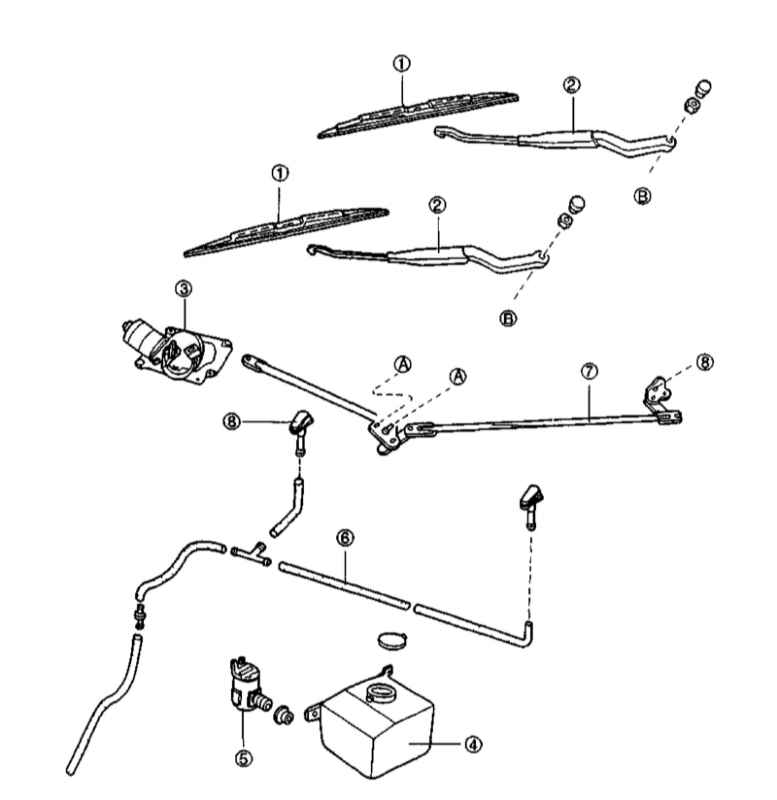

Схема организации очистки ветрового стекла
Замена щеток
|
|

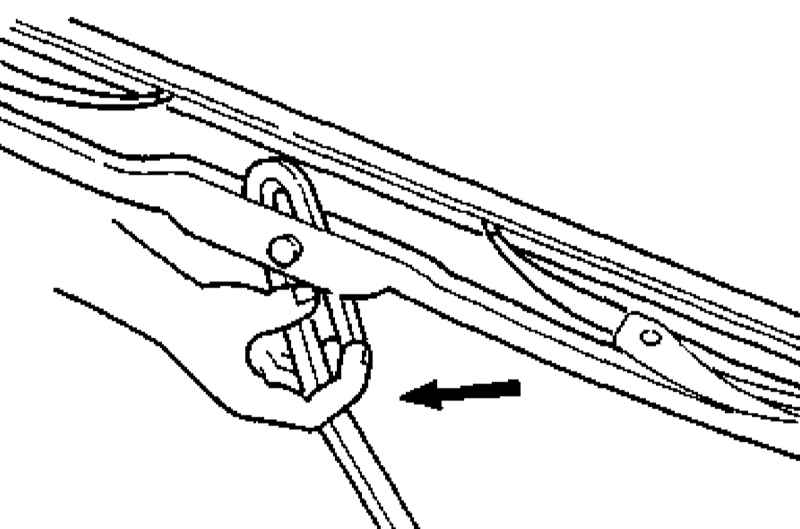

- Отведите рычаг подлежащей замене щетки от ветрового стекла.
|
- Отожмите стопорный язычок в замке щетки и снимите последнюю с крюка на конце рычага.
|
- При посадке щетки на рычаг проследите за надежностью защелкивания замка.
|
|
Снятие
Рычаги стеклоочистителей со щетками
|
|

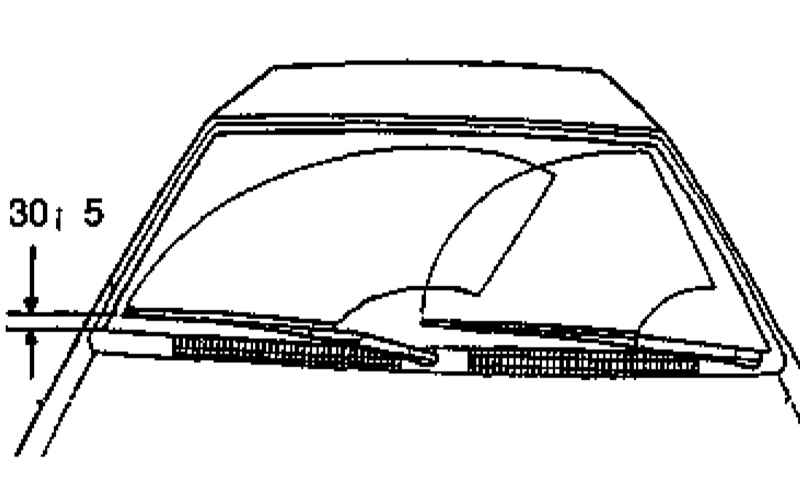

- Удостоверьтесь, что стеклоочистители находятся в «парковочном» положении, - в случае необходимости включите зажигание, запустите и вновь остановите стеклоочистители.
|

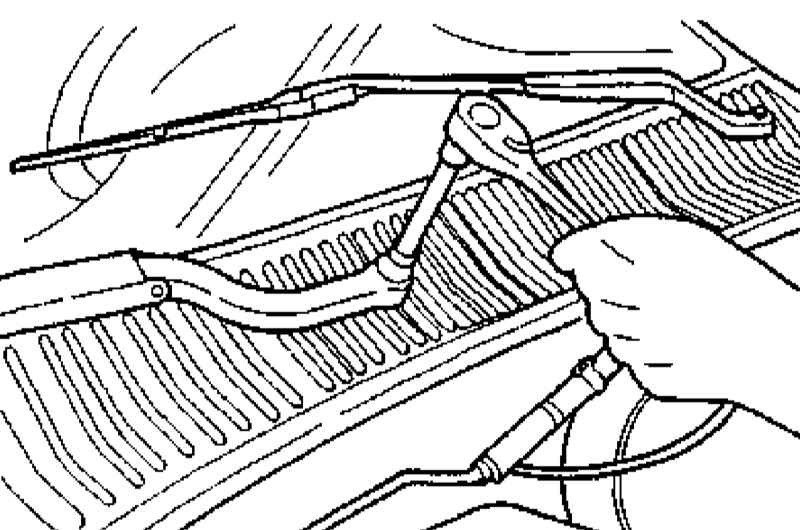

- Демонтируйте защитный колпачок, отпустите крепежную гайку и снимите рычаг со шпинделя приводной тяги.
|
|
|
Электромотор привода стеклоочистителей
|
|
|

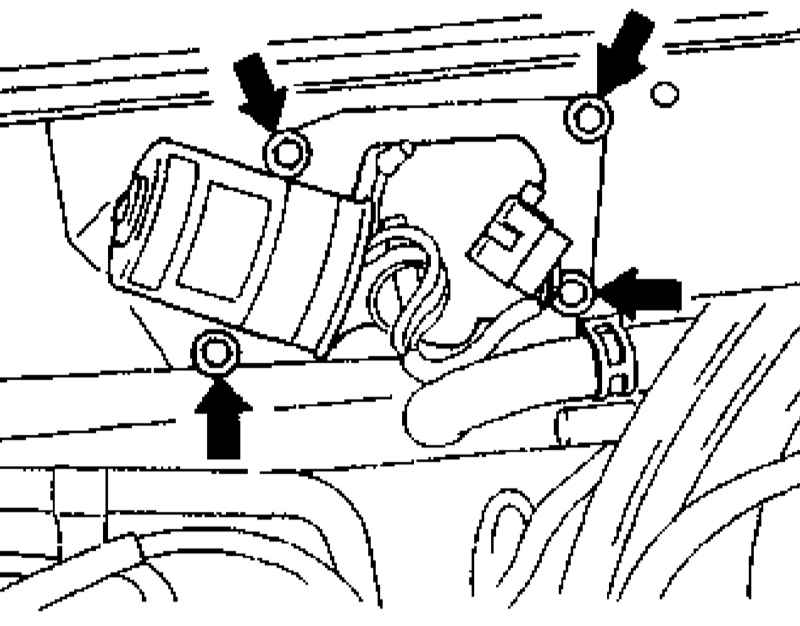

- Откройте капот и выверните четыре болта крепления электромотора привода стеклоочистителей.
|
- Отсоедините электропроводку.
|

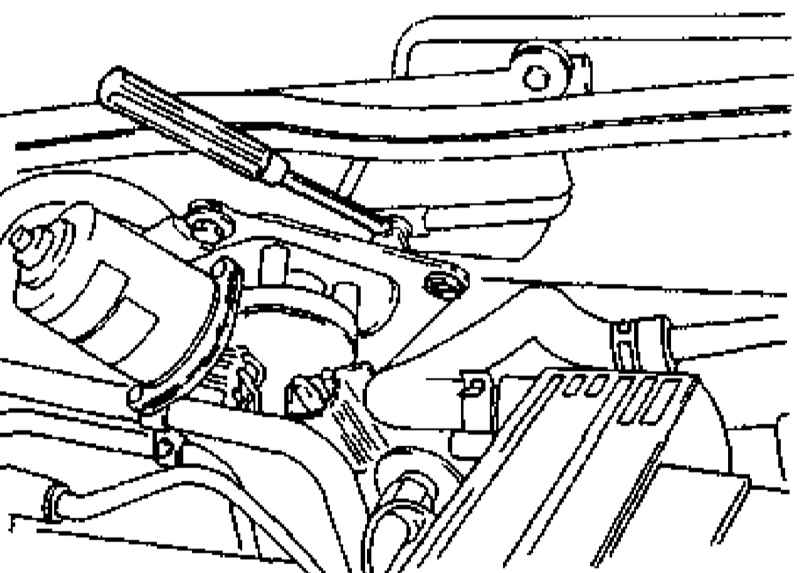

- Отделите сборку электромотора от панели обтекателя и, поддев отверткой, отделите от нее тягу привода стеклоочистителей.
|
- Снимите электромотор.
|
|
Тяги привода стеклоочистителей
|
|
- Выверните шесть крепежных винтов, отпустите два фиксатора и снимите решетку (см. Раздел
Снятие и установка решетки обтекателя).
- Отдайте крепежные болт и гайку и, действуя с левой стороны автомобиля, снимите сборку тяг привода стеклоочистителей с панели обтекателя.
- Вручную проверьте свободу вращения шарнирных сочленений сборки, в случае необходимости добавьте смазки.
|
|
Резервуар и насос подачи омывающей жидкости
|
|
- Отсоедините отрицательный провод от батареи.
- Отсоедините электропроводку насоса и шланг подачи жидкости.
|

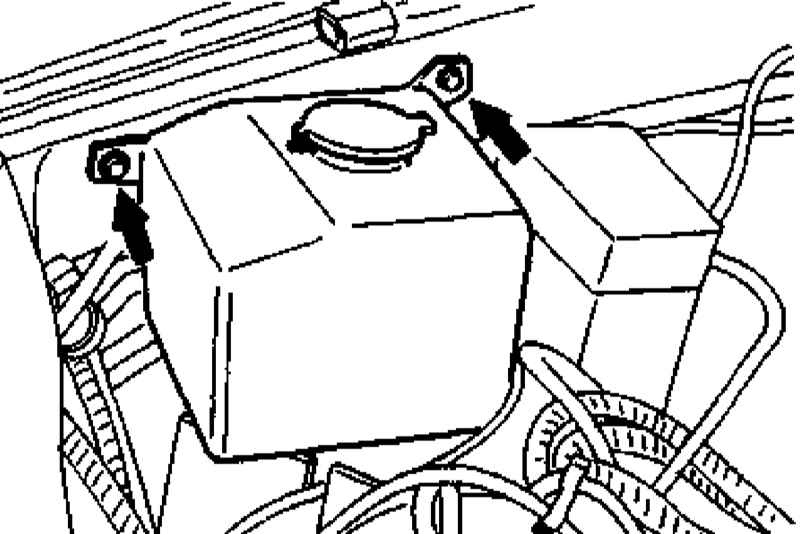

- Выверните крепежные болты и извлеките резервуар с установленным на нем насосом из двигательного отсека.
|
|
|
Установка
|
|
|
- Установка производится в обратном порядке. Проследите за правильностью состояния электромотора при подсоединении к нему приводной тяги, - щетки после установки должны оказаться в «парковочном» положении.Весь крепеж затягивайте с требуемым усилием.
|
|
|

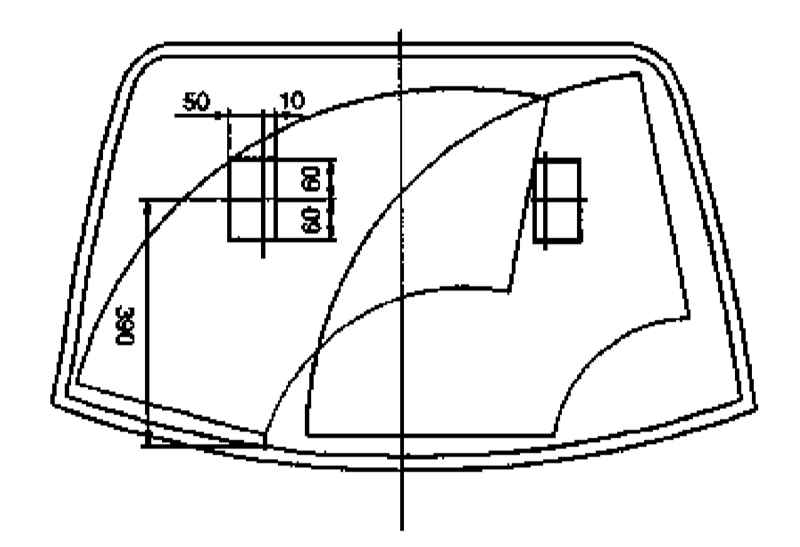

Регулировка сопел подачи омывающей жидкости
|
|
|
- Регулировка производится путем поворачивания жиклера сопла введенной его рабочее отверстие иголкой, - струя должна попадать в правильное место на стекле.
|
|
Во избежание обламывания иголки в жиклере, ее необходимо предварительно «отпустить», нагрев в пламени зажигалки.
|
|
|
|
