14.10. Проверка исправности функционирования управляющих переключателей и электромоторов привода стеклоподъемников

Приводной электромотор

 ПОРЯДОК ВЫПОЛНЕНИЯ

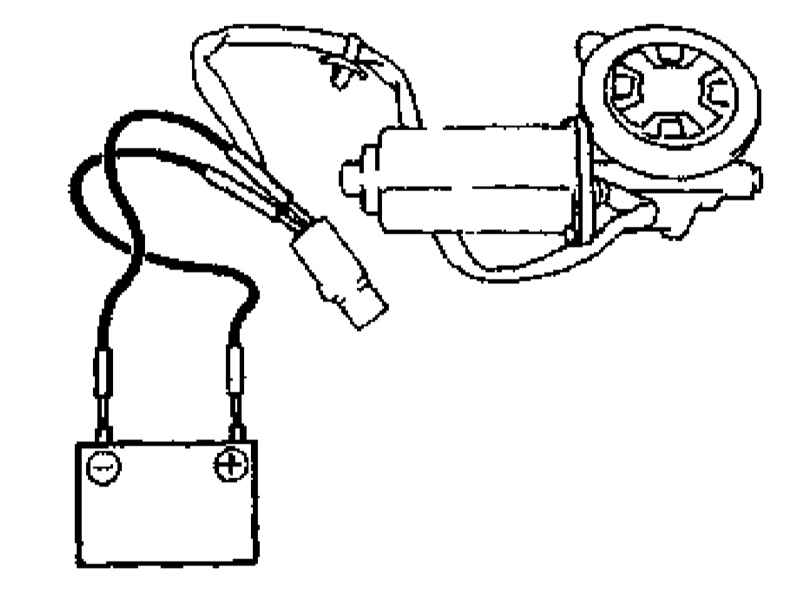

  1. Подайте на клеммы контактного разъема приводного электромотора напряжение от батареи и удостоверьтесь в плавности вращения ротора. Поменяйте полярность подключения, - ротор должен начать вращаться в противоположном направлении. Неисправный электромотор замените.

Главная панель переключателей управления функционированием привода стеклоподъемников

Главная панель переключателей управления функционированием привода стеклоподъемников помещается на подлокотнике водительской двери.

 ПОРЯДОК ВЫПОЛНЕНИЯ

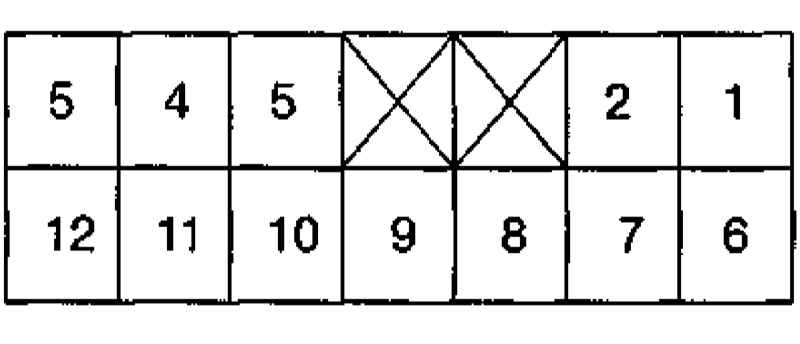

  1. Отсоедините от сборки панели электропроводку и при помощи омметра проверьте правильность распределения проводимости между клеммами разъема в различных положениях переключателей (см. таблицу). Неисправную панель замените.

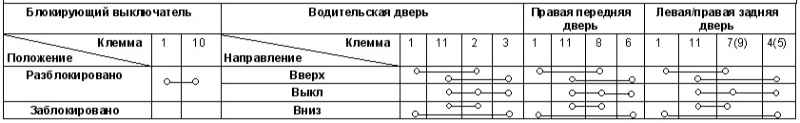

Карта распределения проводимости между клеммами контактного разъема главной панели переключателей управления функционированием привода стеклоподъемников

Индивидуальные дверные переключатели

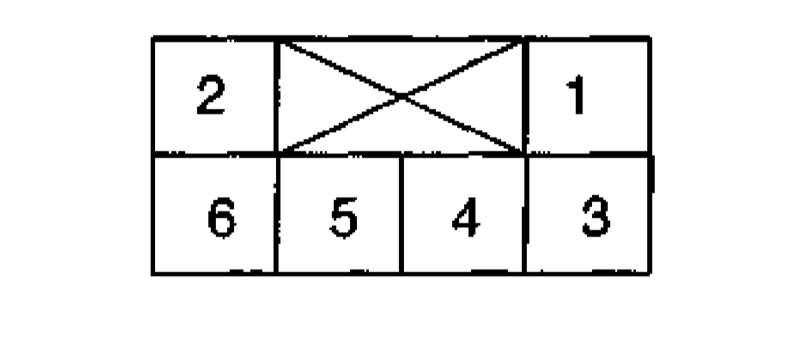

Проверка индивидуальных переключателей управления приводом дверных стеклоподъемников производится также при помощи омметра (см. таблицу). Неисправный переключатель замените.

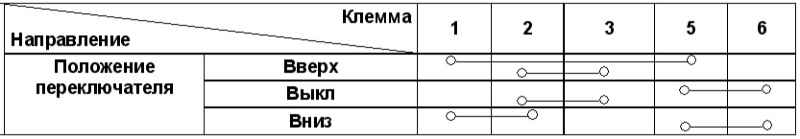

Карта распределения проводимости между клеммами контактного разъема индивидуального дверного переключателей управления функционированием привода стеклоподъемника
