14.20. Снятие, установка и регулировка контактного кабельного барабана модуля водительской подушки безопасности
|
Комбинированный контактный разъем электропроводки кабельного барабана демонтажу не подлежит и в индивидуальном порядке не меняется.
|
Снятие и установка
|
|
- Детали установки кабельного барабана показаны на иллюстрации
Детали установки модуля водительской фронтальной подушки безопасности.
- Установите передние колеса в прямолинейное положение.
- Удостоверьтесь, что передние колеса автомобиля приведены в прямолинейное положение.
- Снимите модуль водительской фронтальной подушки безопасности (см. Раздел
Снятие и установка модуля водительской подушки безопасности).
- Отпустите гайку крепления рулевого колеса.
- Пометьте положение колеса относительно рулевого вала.
- При помощи специального съемника демонтируйте рулевое колесо.
- Выверните три крепежных винта и демонтируйте контактный кабельный барабан вместе с комбинированным подрулевым переключателем.
- Установка производится в обратном порядке, - перед окончательной установкой рулевого колеса и модуля подушки безопасности не забудьте отрегулировать кабельный барабан.
|
|
Регулировка
|
|
При регулировке контактного кабельного барабана используется специальный штифт, который поставляется в комплекте с новым подрулевым переключателем, - при установке оригинального переключателя необходимо подготовить замену регулировочному штифту.
|
|
|
- Временно установите рулевое колесо и выведите передние колеса автомобиля в прямолинейное положение. Снимите колесо.
- До упора разверните кабельный барабан по часовой стрелке.
|

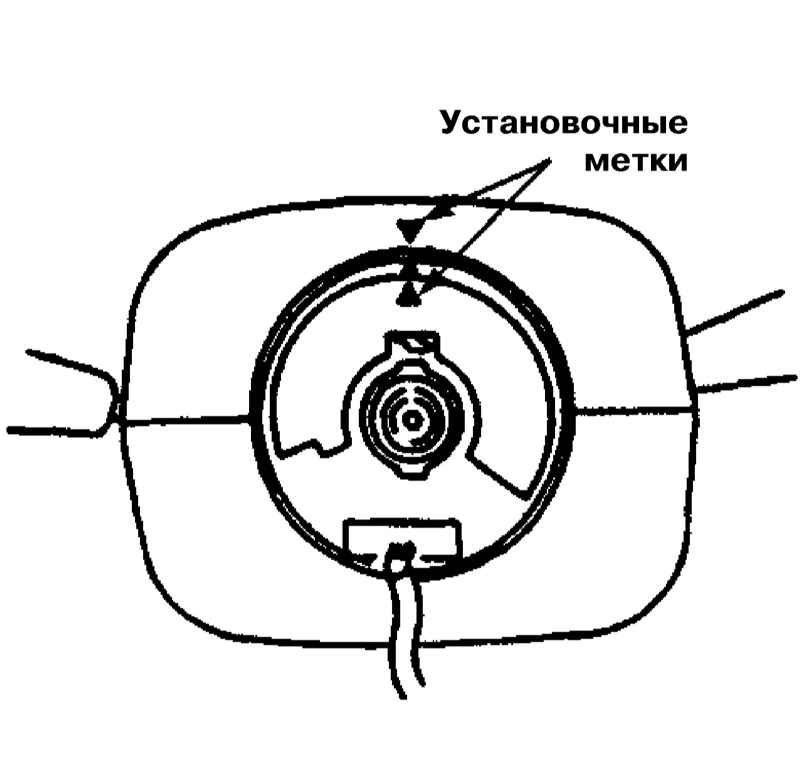

- Верните барабан назад на 2.75 оборота, - стрелочные указатели на пластине барабана и его кожухе должны совместиться.
|
- Установите рулевое колесо, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток.
|
|
|
