14.6. Монтажные блоки предохранителей / реле - общая информация, снятие, установка,замена предохранителей

Общая информация

Всю используемую на рассматриваемых моделях бортовую электропроводку можно условно разбить на 13 основных жгутов:

1. Жгут электропроводки передка
2. Жгут электропроводки комбинации приборов
3. Жгут электропроводки панели приборов
4. Жгут электропроводки топливных инжекторов/форсунок
5. Жгут электропроводки двигателя
6. Жгут электропроводки салона
7. Жгут электропроводки задка
8. Жгут электропроводки заднего бампера
9. Жгут электропроводки левой передней двери
10. Жгут электропроводки правой передней двери
11. Жгут электропроводки левой задней двери
12. Жгут электропроводки правой задней двери
13. Жгут электропроводки двери задка

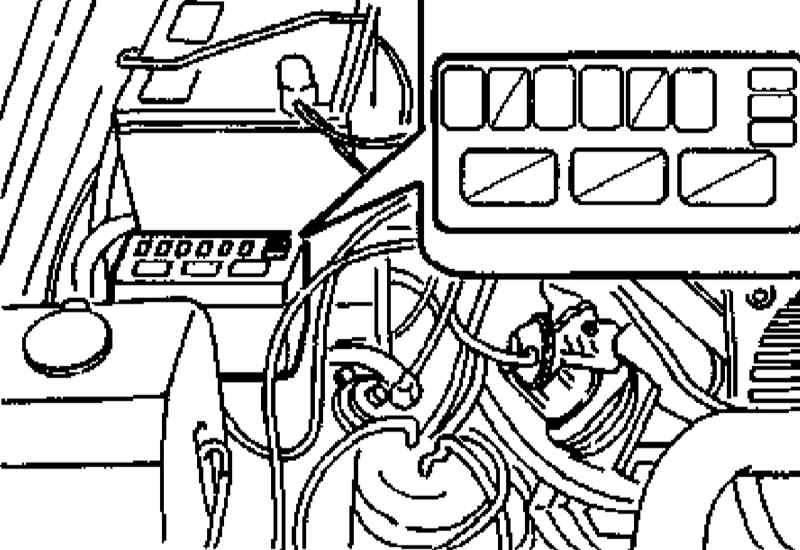

Для защиты бортовых потребителей электроэнергии используются предохранители, помещенные в два монтажных блока, один из которых - главный - помещается в правой части двигательного отсека, второй же вмонтирован в панель приборов слева от рулевой колонки и оснащен откидной крышкой.

Замена предохранителей

Схемы расположения предохранителей в монтажных приведены в Спецификациях Главы Бортовое электрооборудование в начале настоящей главы. Ярлык со схемой расположения внутренних компонентов обычно наклеен также на съемную крышку главного монтажного блока.

ПОРЯДОК ВЫПОЛНЕНИЯ

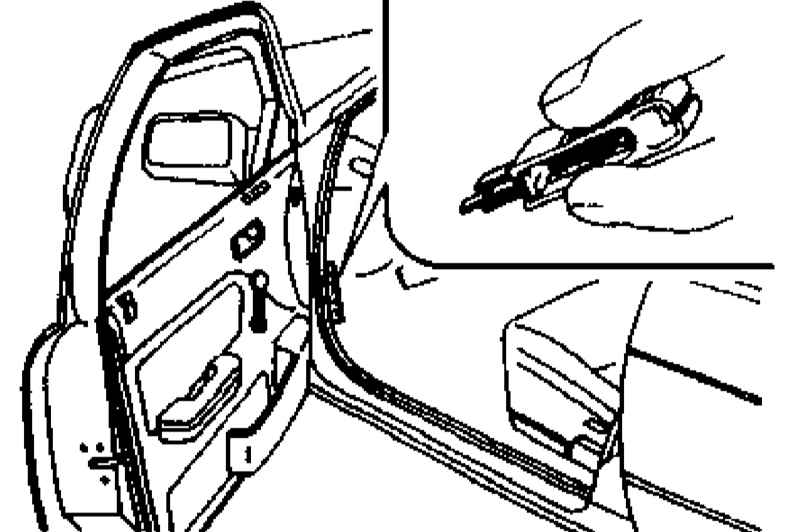

Для замены вышедшего из строя предохранителя, помещающегося в салонном монтажном блоке, откройте оснащенную петлями пластмассовую крышку с надписью «FUSE» в основании передней стойки слева под панелью приборов, затем при помощи закрепленного внутри блока зажима извлеките дефектный предохранитель, - и установите на его место сменный, рассчитанный на ту же силу тока. Замена предохранителей главного монтажного блока производится в аналогичной манере, - постарайтесь не уронить съемную крышку в двигательный отсек.

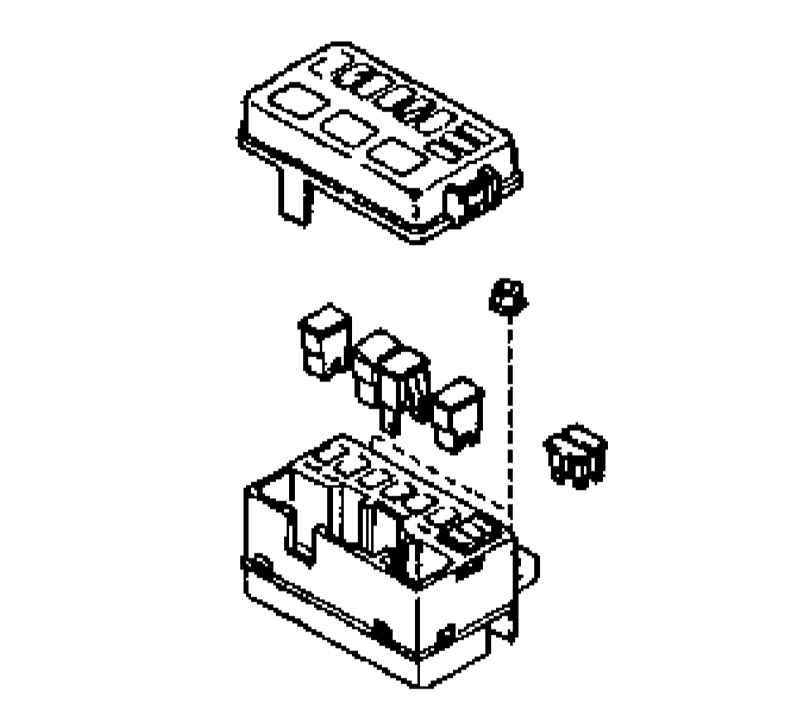

Снятие и установка главного монтажного блока

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи. Отпустите крепежную гайку. Предварительно промаркировав, отсоедините электропроводку и извлеките монтажный блок из двигательного отсека. Установка производится в обратном порядке.
