4.3. Ремни привода вспомогательных агрегатов

Клиновидные ремни на рассматриваемых в настоящем Руководстве автомобилях используются, в зависимости от комплектации, для привода таких вспомогательных агрегатов, как генератор, компрессор К/В, вентилятор системы охлаждения и насос системы гидроусиления руля (ГУР).

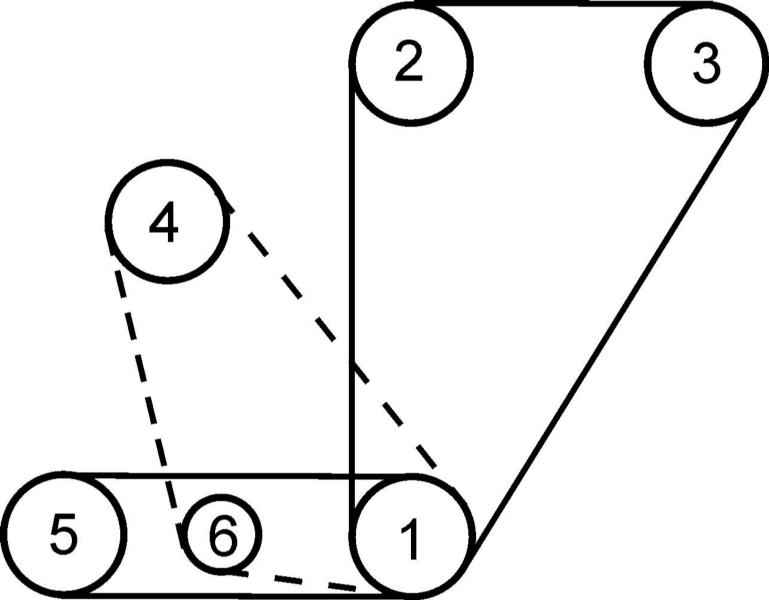

Схема прокладки ремней привода вспомогательных агрегатов на бензиновых моделях, оборудованных К/В и ГУР

1 — Шкив коленчатого вала 2 — Шкив привода вентилятора системы охлаждения 3 — Шкив привода генератора	4 — Шкив привода компрессора К/В 5 — Шкив привода рулевого насоса 6 — Направляющий шкив

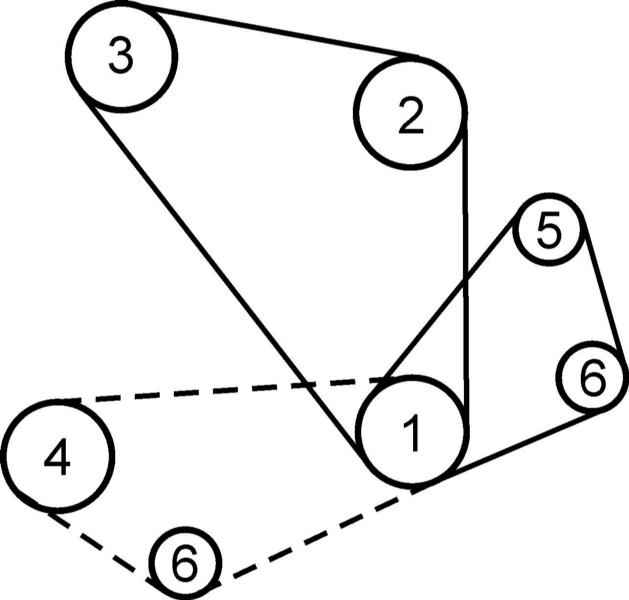

Схема прокладки ремней привода вспомогательных агрегатов на дизельных моделях, оборудованных К/В и ГУР

1 — Шкив коленчатого вала 2 — Шкив привода вентилятора системы охлаждения 3 — Шкив привода генератора	4 — Шкив привода компрессора К/В 5 — Шкив привода рулевого насоса 6 — Направляющие шкивы
