5.3.6. Снятие, проверка и установка компрессора К/В

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Силами подготовленного специалиста произведите разрядку рефрижераторного тракта системы К/В.
  3. Отсоедините от компрессора рефрижераторные линии, - сразу же закупорьте открытые концы штуцерных разъемов во избежание внутреннего загрязнения рабочего тракта К/В.

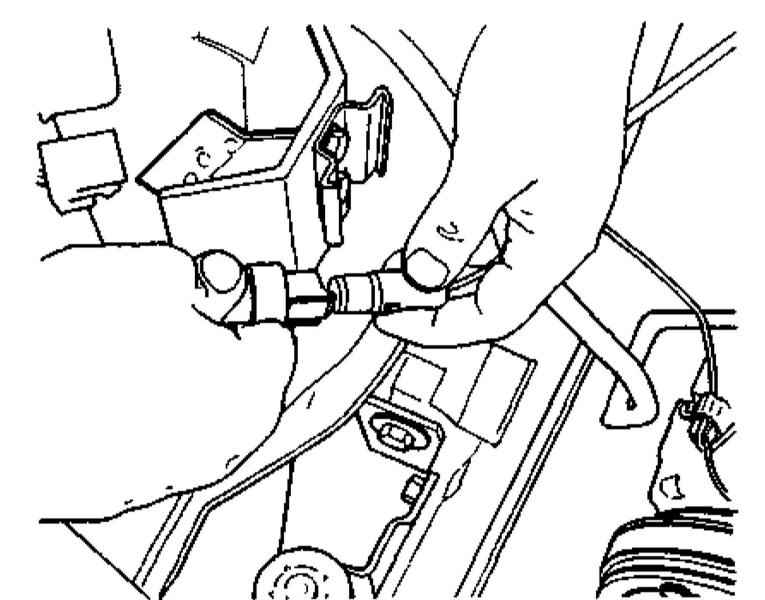

  1. Рассоедините разъем электропроводки муфты сцепления компрессора.
  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Снимите защиту картера двигателя.

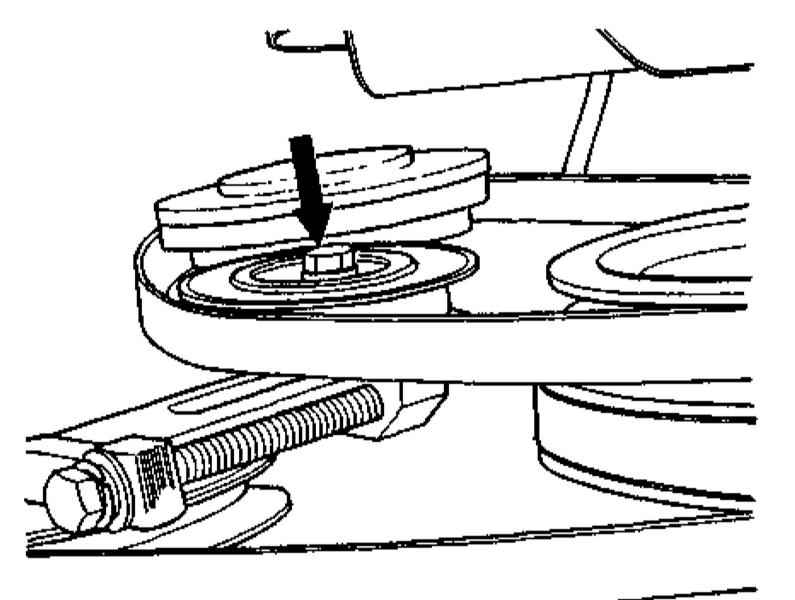

  1. Ослабьте гайку шкива натяжителя ремня привода компрессора К/В.
  1. Путем вращения регулировочного болта в направлении против часовой стрелки отпустите ремень, скиньте его со шкивов и снимите.
  2. Опустите автомобиль на землю.

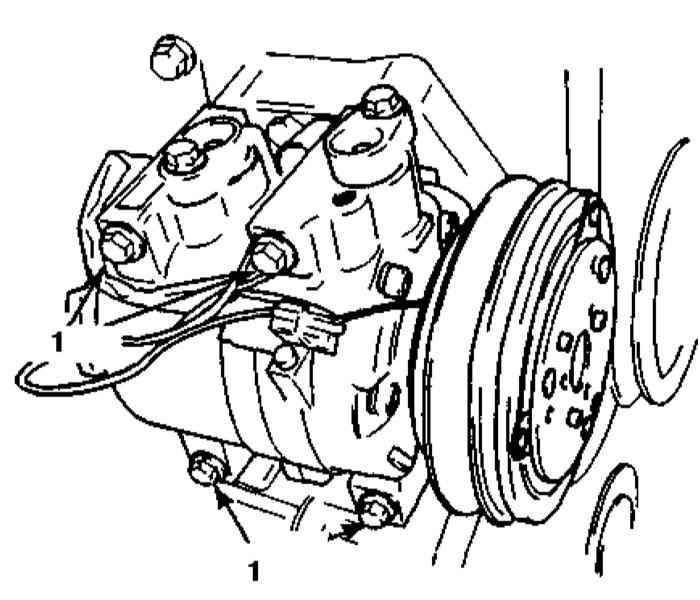

  1. Выверните четыре крепежных болта (1) и снимите компрессор.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

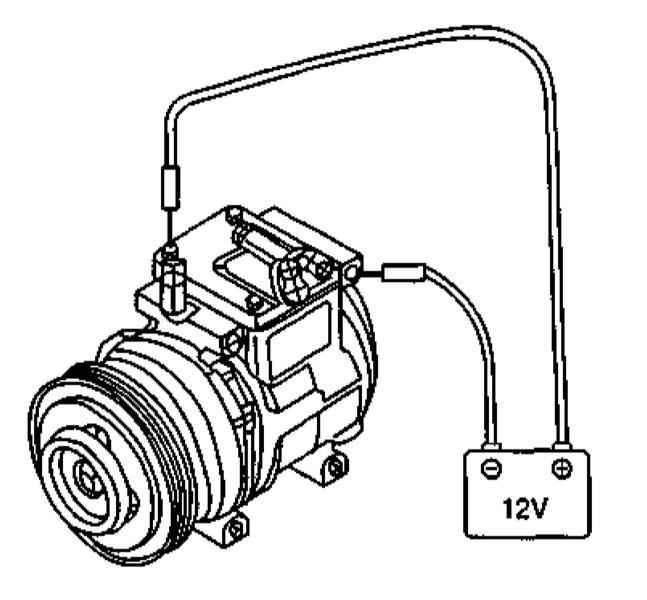

  1. На слух удостоверьтесь в исправности срабатывания магнитной муфты сцепления компрессора при подаче на ее клеммы питания в 12 В.
  1. Проверьте муфту и ее приводной шкив на наличие потеков масла, деформаций и прочих механических повреждений. Замените дефектные компоненты.

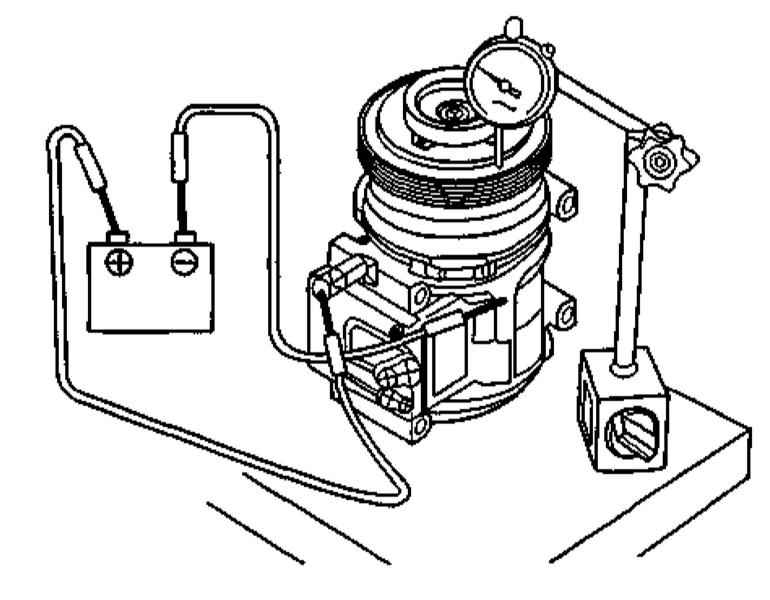

  1. Путем подбора регулировочной шайбы соответствующей толщины отрегулируйте величину зазора между планшайбой и шкивом ротора. Требуемое значение составляет 0.35 ÷ 0.65 мм.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Системы охлаждения, отопления, вентиляции и кондиционирования воздуха к усилиям затягивания резьбового крепежа.
  2. В заключение силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В, затем запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
