9.7. Снятие и установка рычага селектора АТ

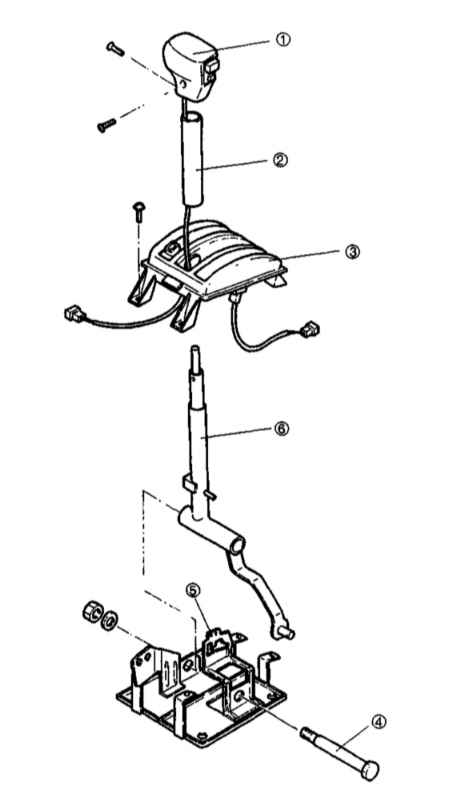

Конструкция и детали установки рычага селектора АТ

1 — Рукоятка
2 — Кожух
3 — Индикаторная панель

4 — Шпиндельный болт
5 — Направляющая пластина
6 — Рычаг


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите заднюю и переднюю секции консольного вещевого ящика (см. Главу Кузов).

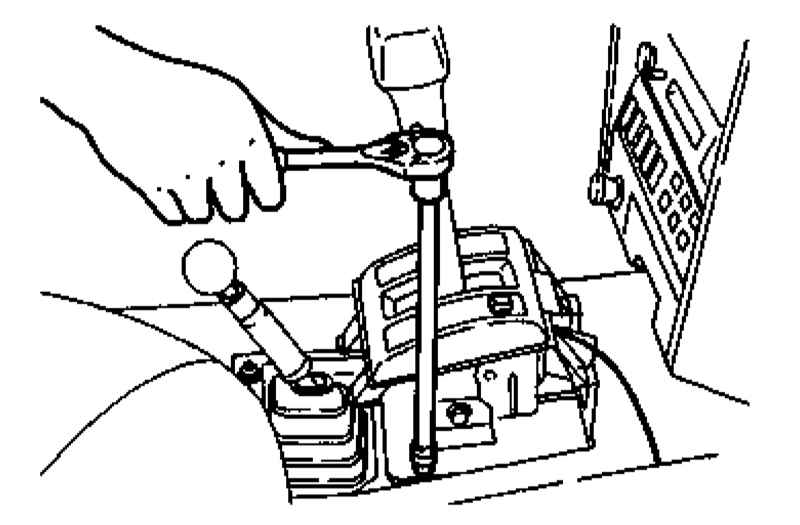

  1. Переведите рычаг селектора АТ в положение «Р», затем отпустите крепежные гайки.

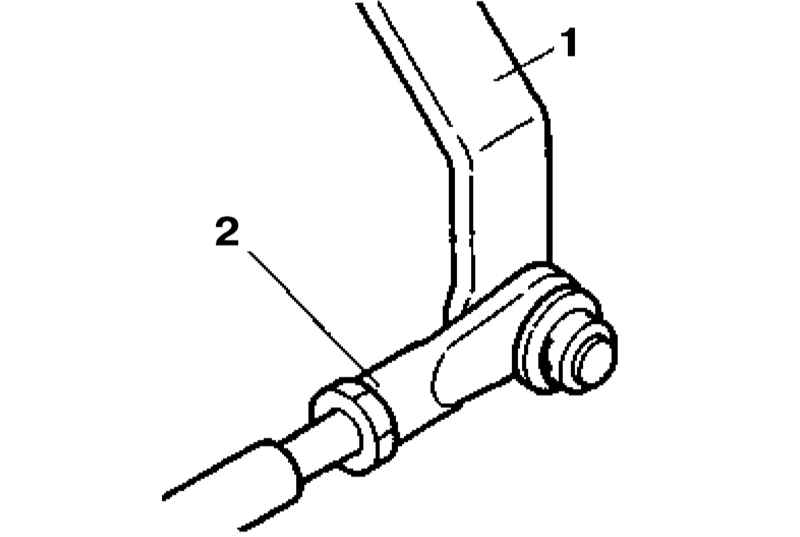

  1. Извлеките шплинт и отделите от рычага (1) селекторный шток (2).
  1. Отсоедините электропроводку индикатора положений и выключателя режима HOLD.

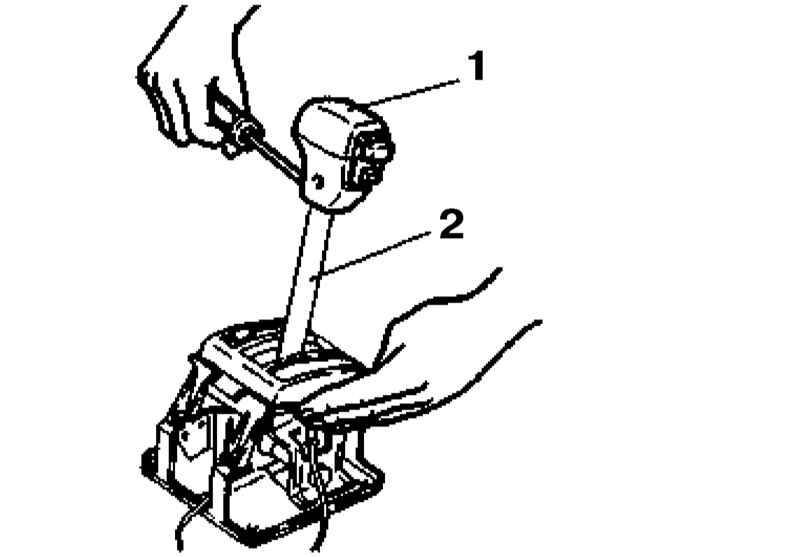

  2. Выверните крепежный винт и снимите с рычага рукоятку и кожух.
1 — Рукоятка
2 — Кожух

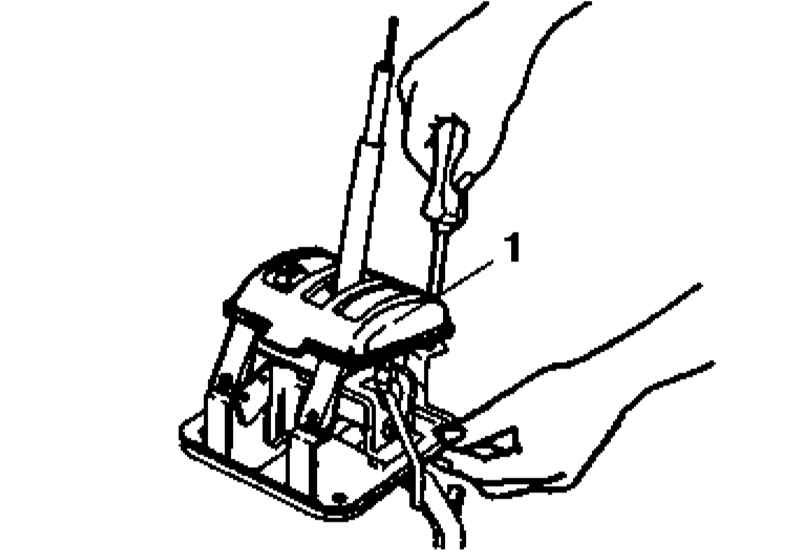

  1. Снимите индикаторную панель (1).

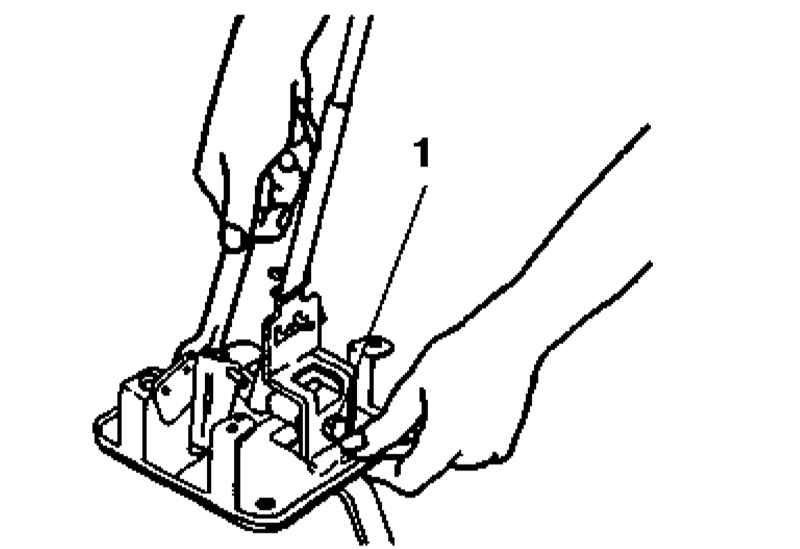

  1. Отпустите крепежную гайку, извлеките шпиндельный болт (1) и отделите рычаг от направляющей пластины.
  1. Смажьте указанные элементы направляющей пластины.

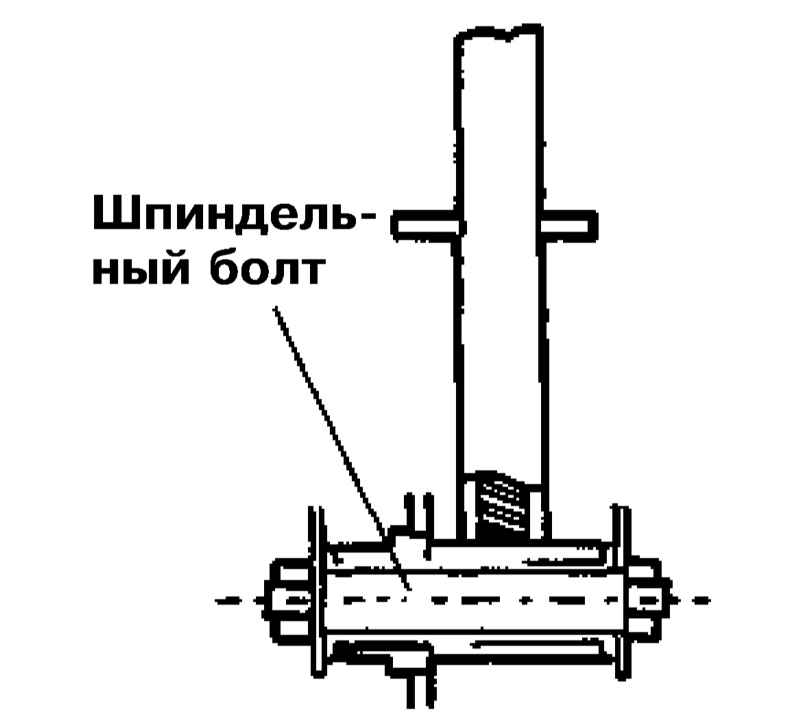

  1. Смажьте распорную втулку, заправьте рычаг на свое штатное место в направляющую пластину и зафиксируйте его шпиндельным болтом, затянув гайку последнего с требуемым усилием (11.7 ÷ 16.7 Нм).
  1. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - усилие затягивания винта крепления рукоятки рычага составляет 2.0 ÷ 3.0 Нм, гаек направляющей пластины рычажной сборки, - 17.6 ÷ 26.5 Нм. Не забудьте восстановить исходное подключение электропроводки.
