9.8. Снятие и установка АТ

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Слейте ATF (см. Главу Текущий уход и обслуживание), - не забудьте ввернуть на место сливную пробку.
  3. Действуя через двигательный отсек, отсоедините от трансмиссии приводной трос.
  4. Выверните два крепежных винта и снимите заднюю секцию консольного вещевого ящика.
  5. Выверните три крепежных винта и снимите переднюю секцию консольного вещевого ящика.
  6. Переведите в нейтральное положение и снимите рычаг переключения режимов раздаточной коробки (см. Главу Трансмиссионная линия).
  7. Снимите рычаг селектора АТ (см. Раздел Снятие и установка рычага селектора АТ).
  8. Пометив посадочное положение соединительных фланцев, отпустите болты крепления к раздаточной коробке переднего и заднего карданных валов.
  9. Отсоедините трубки тракта охлаждения ATF от радиатора системы охлаждения и трансмиссии.

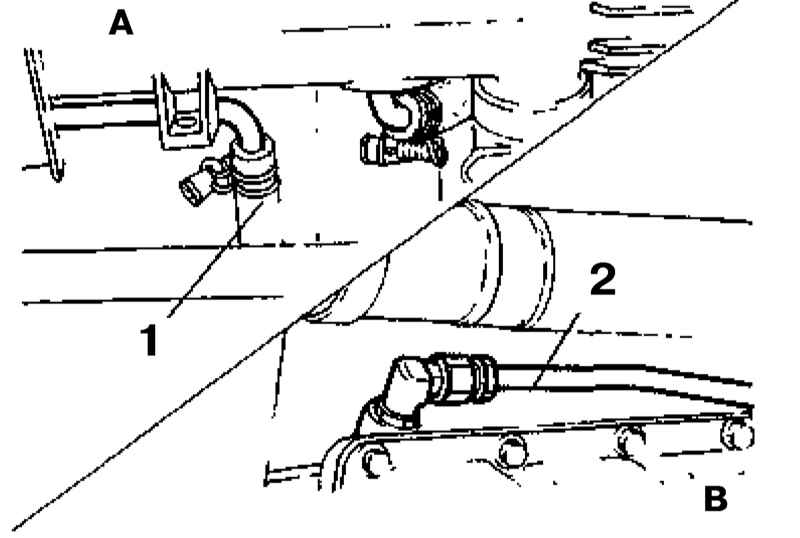

A — Со стороны радиатора
В — Со стороны АТ
1 — Шланг ATF
2 — Трубка ATF
  1. Отсоедините электропроводку от VSS и датчиков-выключателей огней заднего хода и индикатора 4WD.

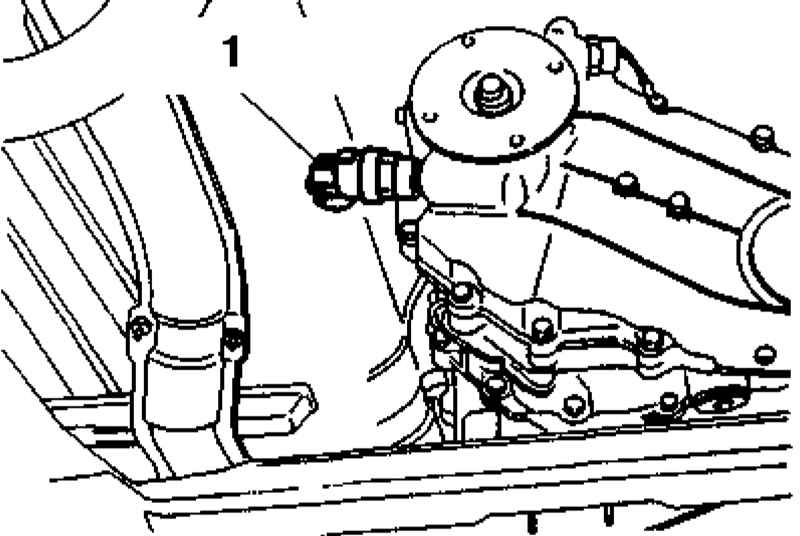

Разъем электропроводки VSS (1).

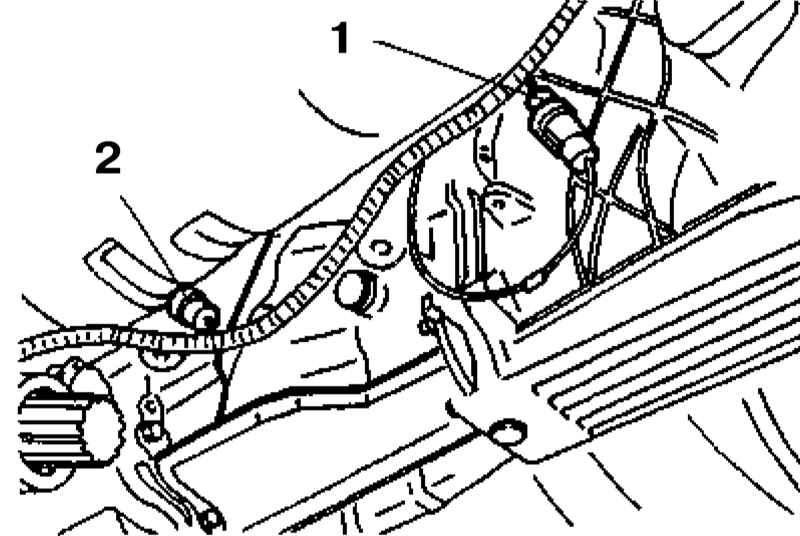

Разъемы электропроводки датчиков-выключателей индикатора активации режима 4WD (1) и огней заднего хода (2).
  1. Снимите стартер (см. Главу Системы электрооборудования двигателя).
  2. Выверните болты крепления раздаточной коробки.
  3. Выверните болты крепления АТ к двигателю.
  4. Поддомкратьте трансмиссионным домкратом опорную поперечную балку.
  5. Выверните болты крепления поперечной балки, затем опустите и трансмиссионную сборку и извлеките ее из-под автомобиля.
  6. Отделите от АТ раздаточную коробку и опорную балку.
  7. Тщательно зачистите сопрягаемые поверхности, приготовьте свежий посадочный герметик.
  8. Установка производится в обратном порядке, проследите за соблюдением требований Спецификаций Главы Автоматическая трансмиссия к усилиям затягивания резьбового крепежа. При подсоединении к раздаточной коробке карданных валов проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток.
