10.10. Снятие и установка активатора тормозов

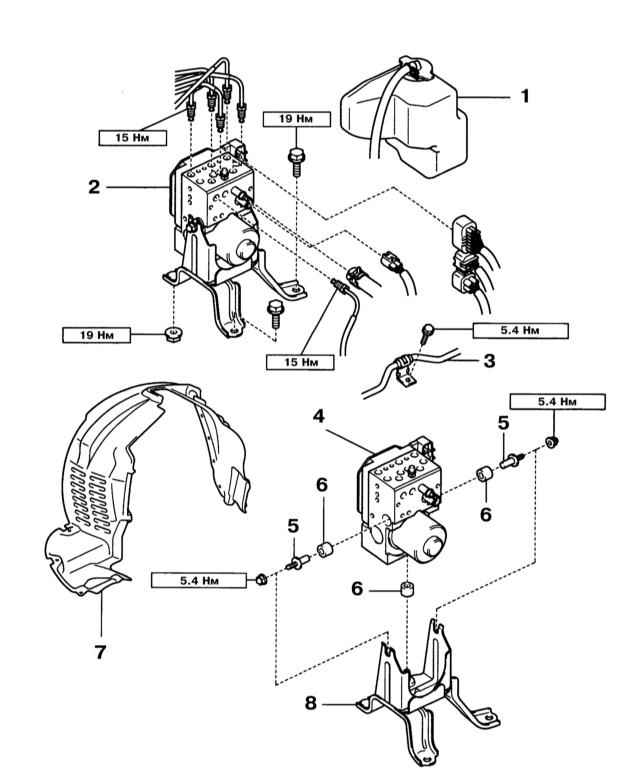

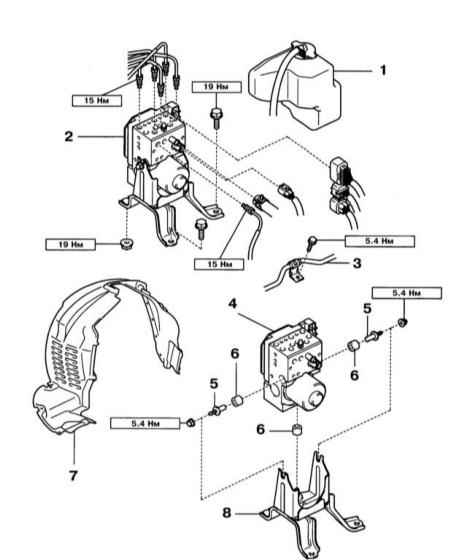

Компоненты установки и сборки активатора


1 — Расширительный бачок ОЖ 2 — Сборка активатора 3 — Трубка ГУР 4 — Активатор	5 — Держатель 6 — Прокладка 7 — Локер правой передней колёсной арки 8 — Кронштейн крепления активатора

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите правое переднее колесо и локер его арки.
Выверните болт крепления держателя трубки ГУР.
Сдвиньте вперёд расширительный бачок ОЖ и снимите его к держателя.
Разъедините 4 разъём и отсоедините шланги от активатора тормозов.
Отсоедините от сборки активатора тормозов 6 тормозных трубок.
Выверните два болта и гайку и снимите сборку активатора.
Выверните две гайки и снимите активатор с кронштейна.
Снимите с активатора два держателя и три прокладки.
Установка производится в обратном порядке.
После установки заполните резервуар ГТЦ тормозной жидкостью и прокачайте тормозную систему (см. Раздел Замена тормозной жидкости, прокачка тормозной системы).
