10.11. Снятие и установка колёсных датчиков

Передний датчик скорости

Задний датчик скорости

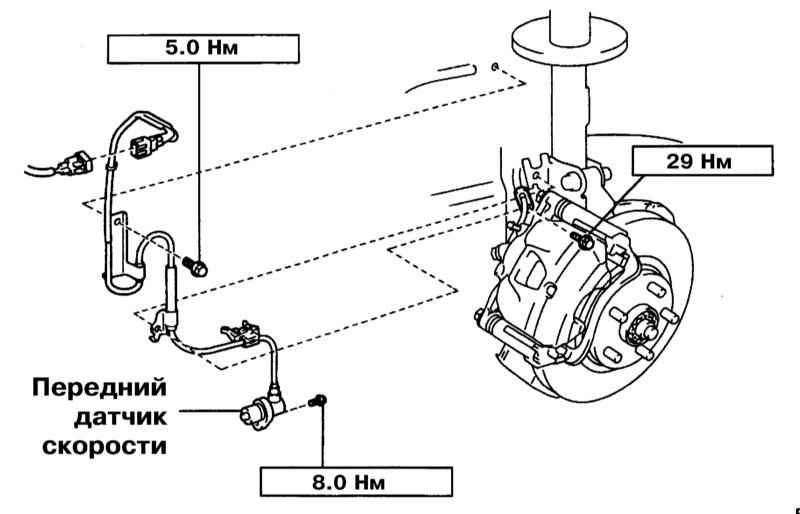

Передний датчик скорости

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднее колесо и локер его арки.
  2. Разъедините разъём датчика скорости.
  3. Выверните болт и снимите держатель гибкого шланга и электропроводки датчика скорости от стойки подвески.
  4. Снимите со стойки подвески резиновый зажим, выверните болт и снимите с кузова автомобиля держатель электропроводки датчика скорости.
  5. Вверните болт и снимите датчик скорости с поворотного кулака.

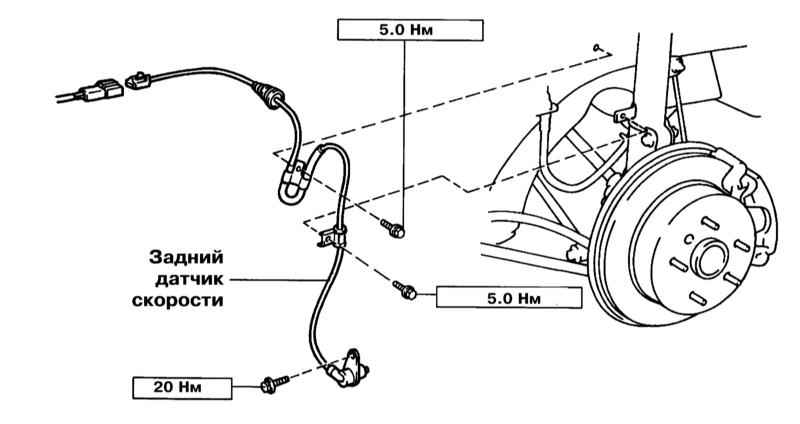

Передний датчик скорости

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднее сиденье, защитную пластину и боковую отделку сиденья.
  2. Разъедините разъём электропроводки датчика скорости и вытяните его её вместе с уплотнением.
  3. Выверните два стяжных болта крепления электропроводки датчика скорости к кузову и стойке подвески.
  4. Выверните болт и снимите датчик.
