10.7. Снятие, разборка, проверка, сборка и установка суппортов тормозных механизмов

Компоненты сборки тормозного механизма переднего колеса представлены на иллюстрации Сборка переднего тормозного механизма.

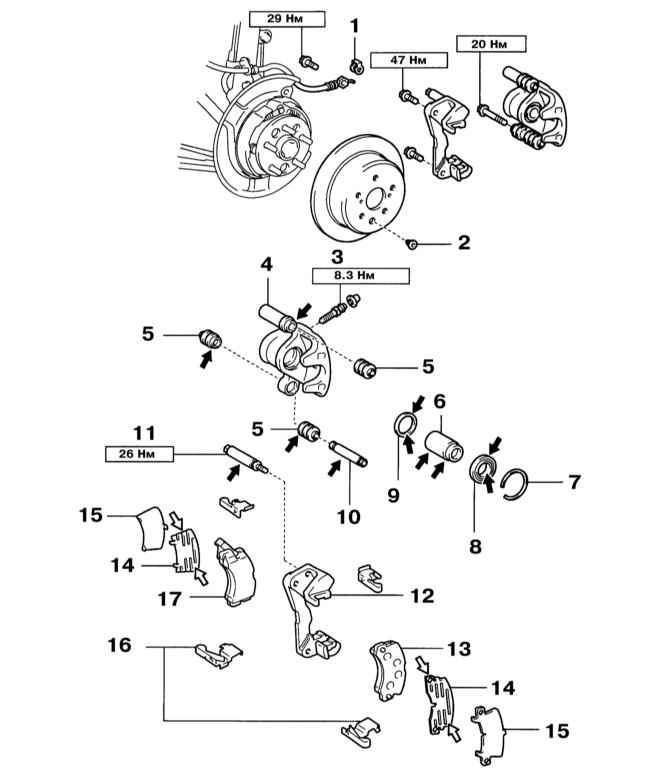

Сборка заднего тормозного механизма

1 — Прокладка
2 — Пробка
3 — Штуцер прокачки
4 — Суппорт
5 — Пыльник
6 — Поршень
7 — Кольцо чехла поршня
8 — Чехол поршня

9 — Уплотнение поршня
10 — Направляющая втулка
11 — Главная шпилька
12 — Скоба суппорта
13 — Наружная тормозная колодка
14 — Внутренняя антивизговая накладка
15 — Антивизговая накладка
16 — Держатели тормозных колодок
17 — Внутренняя тормозная колодка

Снятие и разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите соответствующее колесо и временно закрепите тормозной диск колёсными гайками.
  2. Выверните из суппорта болт, снимите прокладку и отсоедините гибкий тормозной шланг от суппорта.

Приготовьте ёмкость для сбора тормозной жидкости.

  1. Выверните установочные болты суппорта (на заднем тормозном механизме – один болт) и снимите суппорт со скобы.
  2. Снимите тормозные колодки с антивизговыми накладками и держателями колодок.
  3. На заднем тормозном механизме снимите, главную шпильку, направляющую втулку с двумя сальниками и чехол главной шпильки.
  4. При помощи отвёртки снимите кольцо чехла тормозного поршня и сам чехол.
  5. Проложите между поршнем и суппортом ветошь чтобы не повредить поршень при его извлечении и, подав сжатый воздух в штуцер тормозного механизма, вытолкните поршень из цилиндра.

Не держите пальцы между поршнем и суппортом во время снятия поршня при помощи сжатого воздуха.

  1. Отвёрткой снимите уплотнение поршня:
    • На переднем тормозном механизме;
    • Снимите со скобы суппорта два направляющих штифта;
    • Снимите направляющую втулку с верхней стороны направляющего штифта;

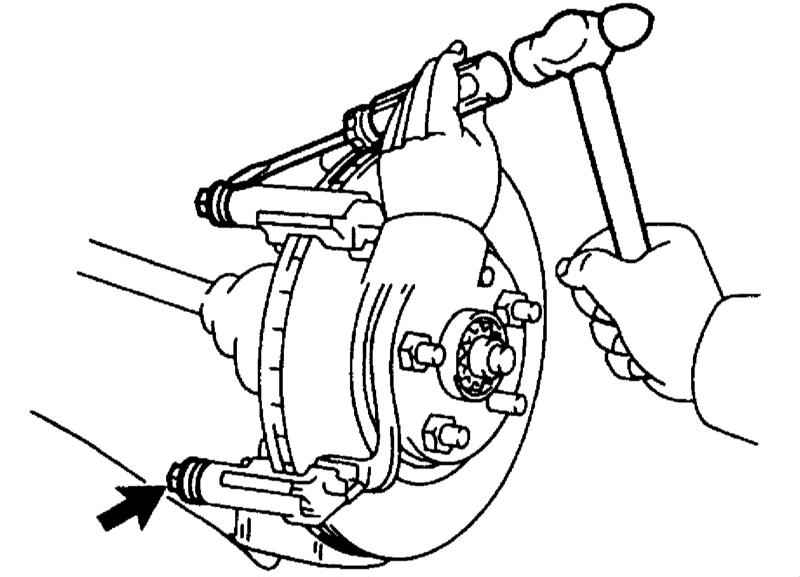

    • Сбейте два пыльника при помощи отвёртки и молотка.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Измерьте толщину тормозных дисков и накладок тормозных колодок и сравните полученные значения с требованиями Спецификаций Главы Тормозная система. Осмотрите колодки и диски на наличие механических повреждений. При необходимости замените колодки и/или диски.
  2. Измерьте осевое биение диска на расстоянии 10 мм от его наружного края и сравните результат измерения с требованиями Спецификаций Главы Тормозная система. При необходимости проверьте осевой люфт подшипника. Отрегулируйте биение диска, для чего выполните следующие операции:
    • Выверните два болта крепления скобы суппорта к поворотному кулаку и снимите скобу;
    • Снимите тормозной диск и установите его в положении, повёрнутом от оригинального на 1/5 оборота;
    • Затяните колёсные гайки с усилием 103 Нм;
    • Измерьте биение диска в этом положении и запишите результаты измерения;
    • Повторите последние три операции для оставшихся трёх положений диска на ступице;
    • Если в каком-либо из положений биение диска удовлетворяет требованиям Спецификаций Главы Тормозная система, установите диск в это положение. В противном случае замените диск и снова измерьте его осевое биение;
    • Установите скобу суппорта и затяните болты её крепления с требуемым усилием.

Сборка и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сборка и установка производятся в обратном порядке. Обратите внимание на следующие моменты:
    • Не допускайте попадания масла и смазки на фрикционные накладки тормозных колодок;
    • При установке пыльников проследите, чтобы их металлические части надёжно прилегали к скобе суппорта;
    • Затягивайте все соединения с требуемыми усилиями;
    • После установки заполните тормозную систему жидкостью, прокачайте её и проверьте систему на утечки.
