12.2. Оборудование салонаСнятие и установка панели приборов и главного вещевого ящика

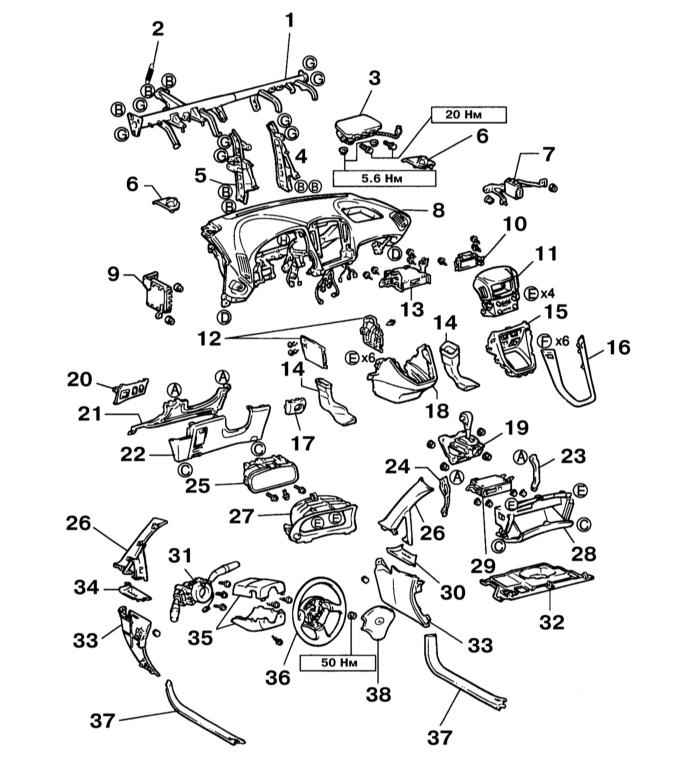

Компоненты панели приборов

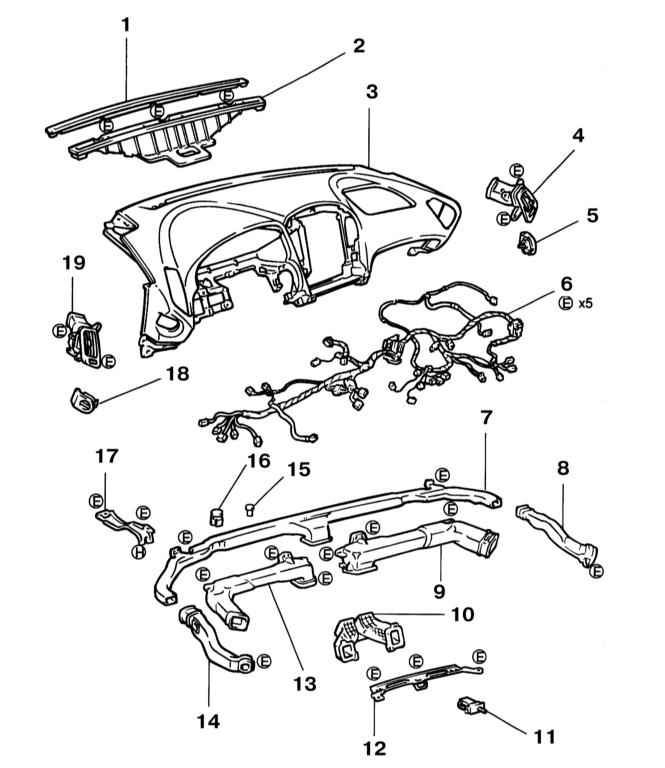

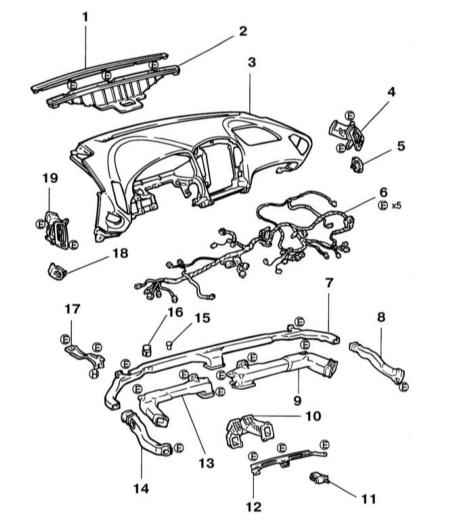

Компоненты тракта системы вентиляции
|
На сопр. иллюстрациях также указан тип крепежа перечисленных компонентов: буквами с A по F обозначены болты и винты, буквами G и H – гайки, а не обозначенные буквами компоненты крепятся фиксаторами.
|
|
|
- Последовательно снимите компоненты 30, 34, 37, 26, 33, 6 и 32 панели приборов, высвободив их из фиксаторов.
|

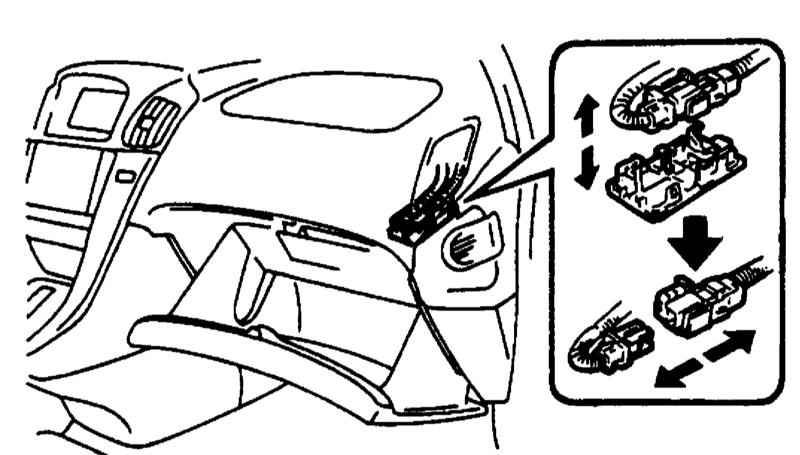

- Разъедините разъём подушки безопасности, стараясь не повредить электропроводку.
|
|

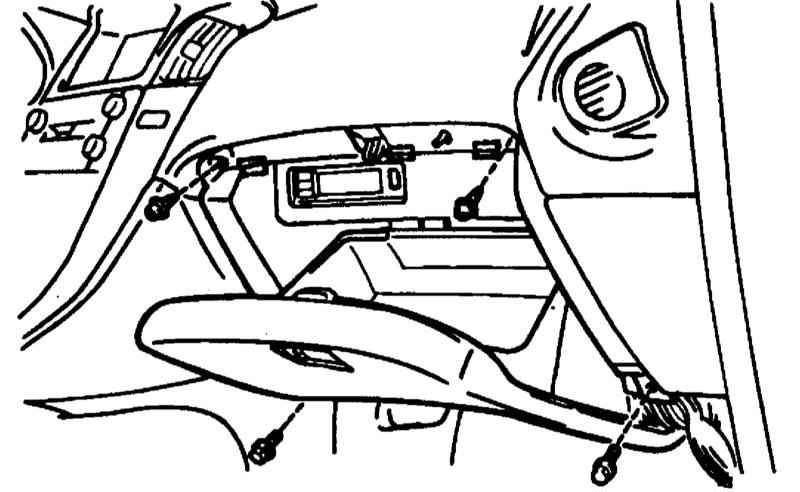

- Снимите нижнюю панель №2, вывернув 2 болта и 2 винта.
|
- При соответствующей комплектации выверните 4 гайки, разъедините разъём и снимите CD-чейнджер.
|

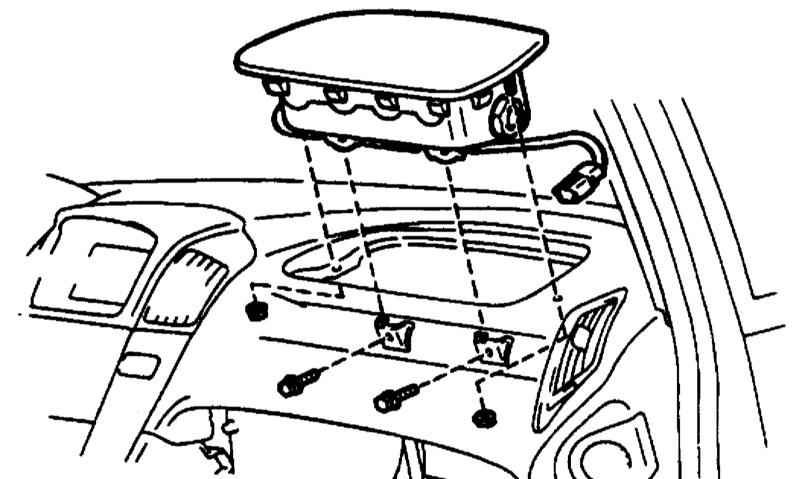

- Выверните 2 болта и 2 гайки и снимите сборку подушки безопасности.
|
|
После снятия уложите сборку подушки безопасности лицевой стороной вверх. Не разбирайте сборку подушки безопасности. При установке затягивайте крепёж с требуемыми усилиями, сборку подушки безопасности с видимыми повреждениями заменяйте, не допускайте замыкания электропроводки подушки безопасности.
|
- Снимите рулевое колесо с накладкой, а также кожухи рулевой колонки (см.
Раздел Снятие, установка, разборка и сборка рулевой колонки).
- Последовательно снимите компоненты 17, 20, 22 и 21 панели приборов, высвободив их из фиксаторов и вывернув в последних двух случаях по 2 болта.
- Снимите рулевую колонку (см.
Раздел Снятие, установка, разборка и сборка рулевой колонки).
- Последовательно снимите компоненты 16, 12 и 18 панели приборов, высвободив их из фиксаторов и вывернув в последнем случае 6 винтов.
|
- Выверните 4 болта и снимите панель отделки центральной консоли.
|

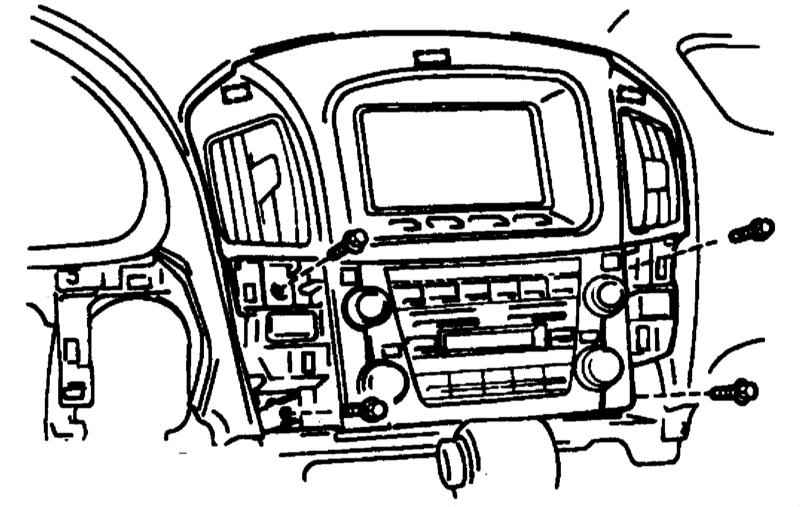

- Разъедините разъёмы, выверните по 4 болта и снимите сборки многофункционального дисплея и аудиосистемы.
|

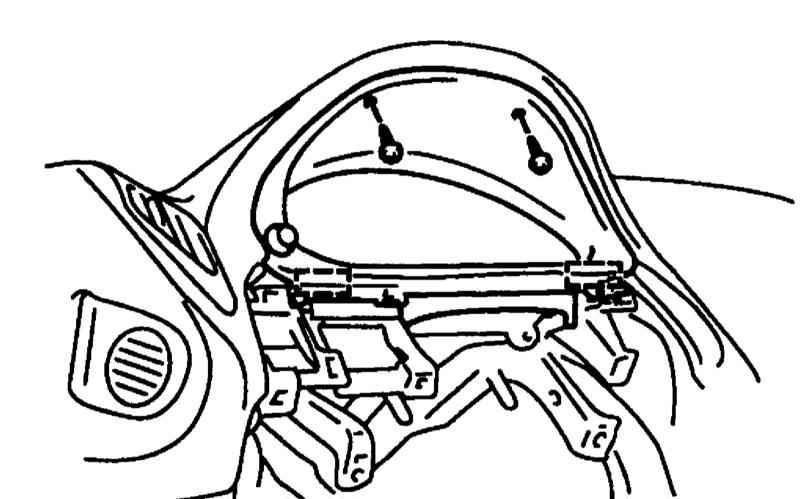

- Выверните 2 винта и снимите отделку комбинации приборов.
|
- Разъедините разъём, выверните 3 винта и снимите комбинацию приборов.
- Выверните два болта и снимите нижние держатели (23 и 24).
- Разъедините разъём, отсоедините тягу, отдайте 4 гайки и снимите сборку рычага селектора АТ.
- Снимите воздуховоды.
|

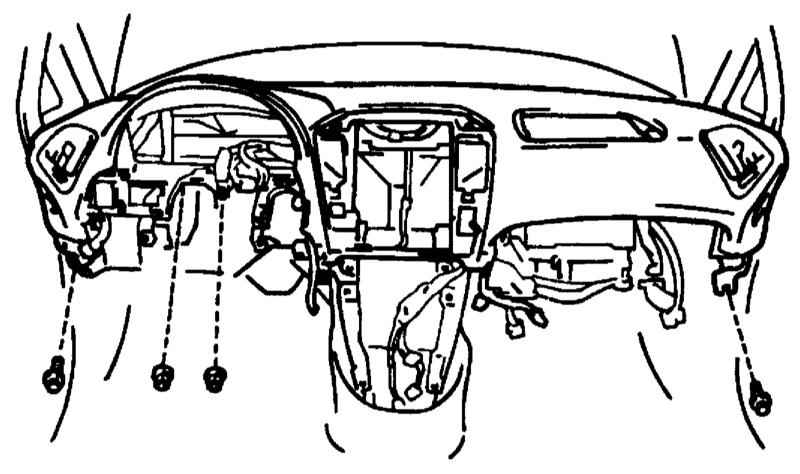

- Разъедините разъёмы, выверните 2 болта и 2 гайки и снимите накладку панели приборов.
|
- Отдайте крепёж и снимите кронштейны №1 и №2 (4 и 5).
- Выверните по 2 гайки и снимите модули управления кузова и ABS.
- Снимите возвратную пружину, выверните болт, 2 гайки и снимите блок реле и предохранителей под панелью приборов.
|

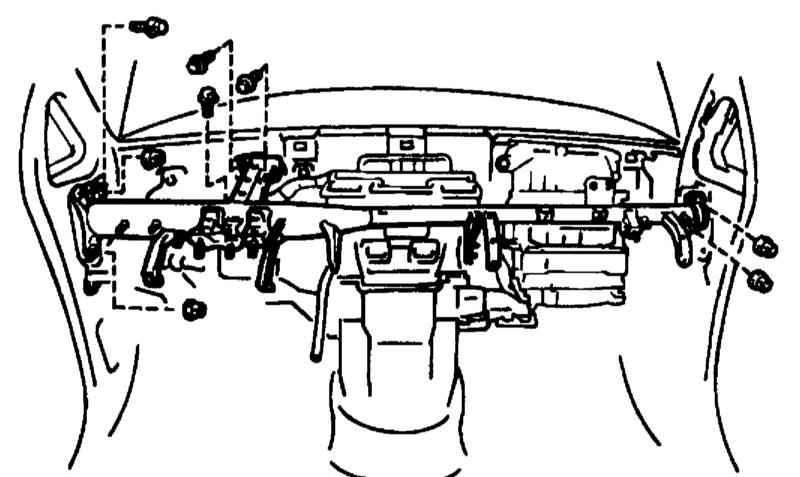

- Выверните 4 болта и 4 гайки и снимите усилительную штангу.
|
- Последовательно снимите компоненты №№ 11, 12, 18, 5, 1, 2, 7, 14, 8, 13, 9, 19, 4, и 10.
|

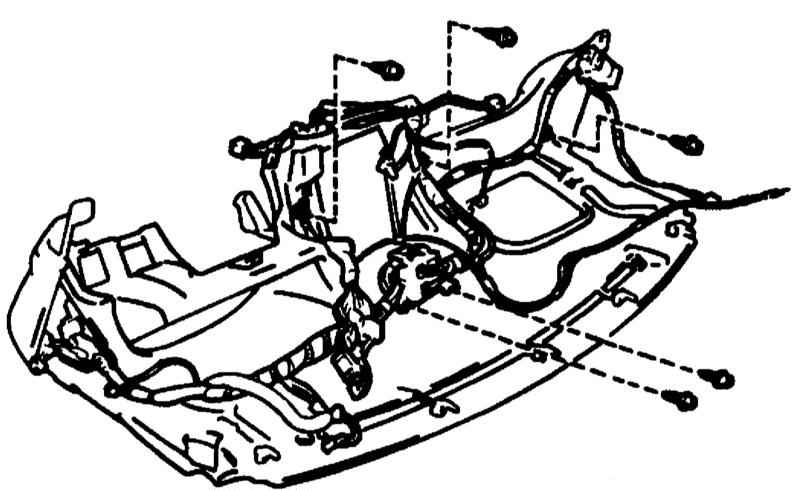

- Выверните 5 винтов, отожмите фиксаторы и снимите электропроводку.
|
- Выверните 2 винта и снимите кронштейн №1.
- Снимите датчик солнца и датчик автоматического управления освещением.
- Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, заменяйте деформированные фиксаторы.
|
|
|
