13.12. Снятие и установка компонентов системы SRS

Центральная сборка датчиков SRS

Центральная сборка датчиков SRS установлена на полу, за нижней секцией отделки центральной консоли (см. иллюстрацию Расположение компонентов электрооборудования и точек заземления (IE, IF, IG, IH) в салоне) и соединяет в своём корпусе датчик подушек безопасности, предохранительный датчик, цепь диагностики и т.д. На сборку датчиков подаются сигналы от всех датчиков SRS и исходя их них определяется момент срабатывания подушек безопасности. Не разбирайте центральную сборку датчиков.

Местоположение центральной сборки датчиков SRS указано на иллюстрации Расположение компонентов электрооборудования и точек заземления (IE, IF, IG, IH) в салоне.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снятия центральной сборки снимите нижнюю секцию отделки центральной консоли, сборку рычага селектора режимов АТ, разъедините разъёмы датчиков SRS.
  1. Затем выверните 3 винта и снимите центральную сборку.

Передние и боковые датчики SRS

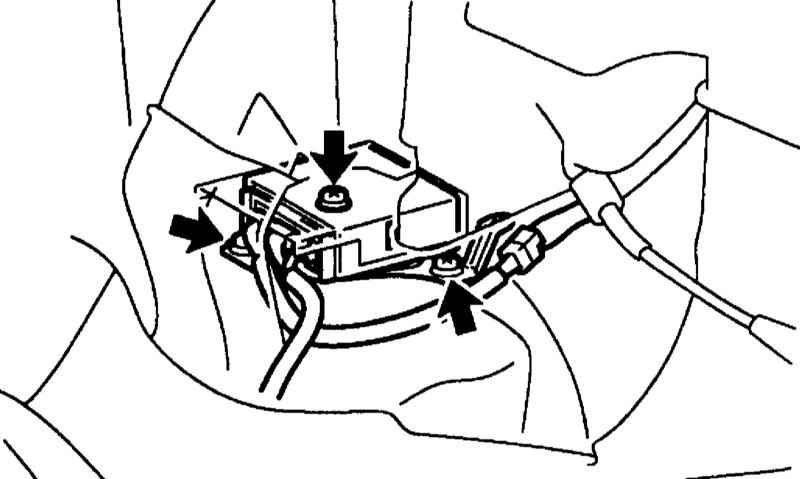

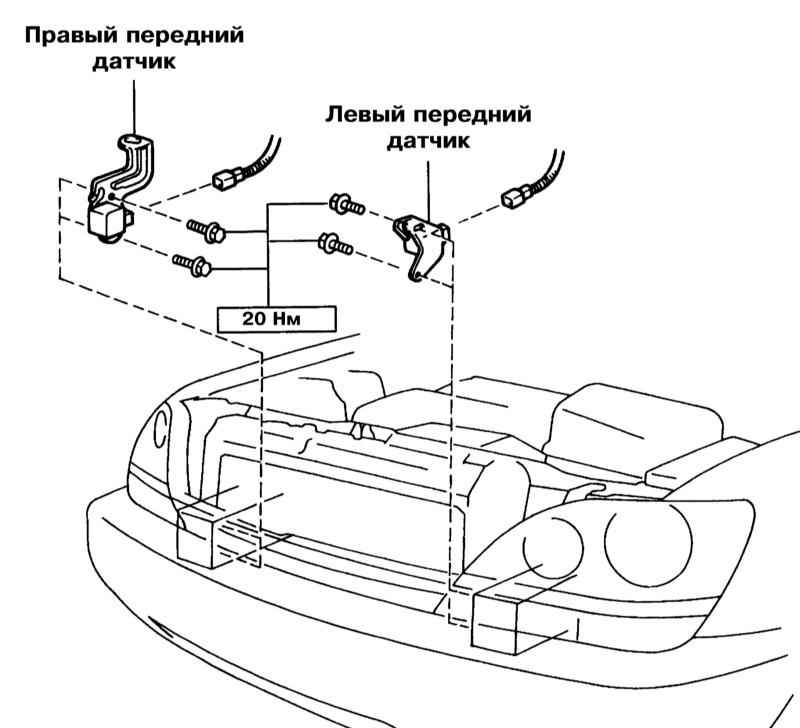

Крепление передних датчиков SRS

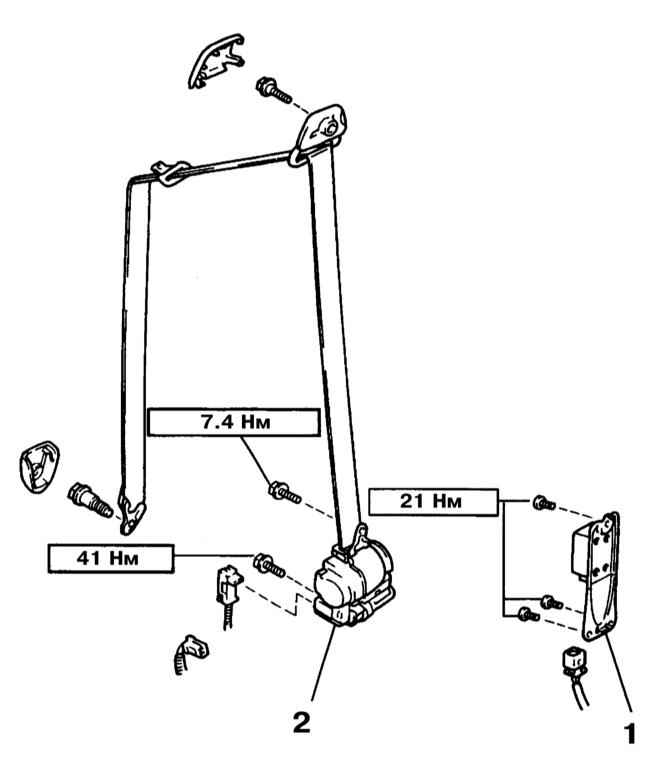

Крепление бокового датчика SRS

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снятия передних датчиков разъедините их разъёмы, выверните болты крепления и снимите датчики.
  2. Для снятия бокового датчика предварительно снимите нижнюю секцию облицовки центральной стойки кузова, затем разъедините разъём натяжителя ремня безопасности, выверните 2 винта и снимите натяжитель.
  3. После этого разъедините разъём, выверните 3 винта и снимите датчик.

Сборки подушек безопасности

Местоположение и описание снятия и установки сборок подушек безопасности приводятся в Разделе Снятие, установка, разборка и сборка рулевой колонки (передняя подушка безопасности водителя), а также в Разделах Снятие и установка панели приборов и главного вещевого ящика (передняя подушка безопасности переднего пассажира) и Снятие, разборка, сборка и установка передних сидений (боковые подушки безопасности).
