2.3. Оборудование автомобиля, расположение приборов и органов управления

Панель приборов и центральная консоль

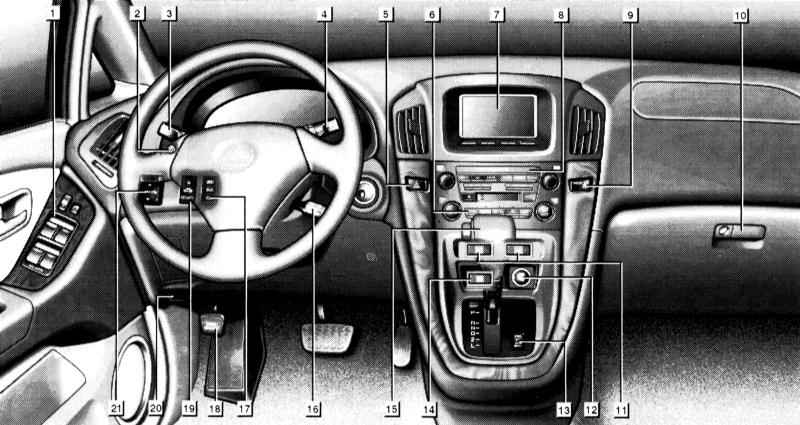

Схема расположения элементов управления на панели приборов

1 — Панель управления стеклоподъёмниками и замками дверей
2 — Регулятор интенсивности подсветки приборов
3 — Переключатель управления наружными световыми сигналами
4 — Переключатель управления стеклоочистителями и стеклоомывателями
5 — Выключатель аварийной сигнализации
6 - Панель управления отопителем
и К/В
7 — Многофункциональный дисплей
8 — Аудиосистема
9 — К/Л непристёгнутого ремня безопасности переднего пассажира
10 — Вещевой ящик/CD-чейнджер

11 — Выключатели подогрева сидений
12 — Прикуриватель
13 — Переключатель режимов AT
14 — Выключатель антипробуксовочной системы (VSC)
15 — Рычаг селектора АТ
16 — Переключатель управления темпостатом
17 — Панель управления памятью настроек положения водительского сиденья
18 — Стояночный тормоз
19 — Индикатор противоугонной системы
20 — Рычаг отпускания защёлки замка капота
21 - Регулятор наружных зеркал заднего вида
