7.3.7. Снятие и установка стартёра

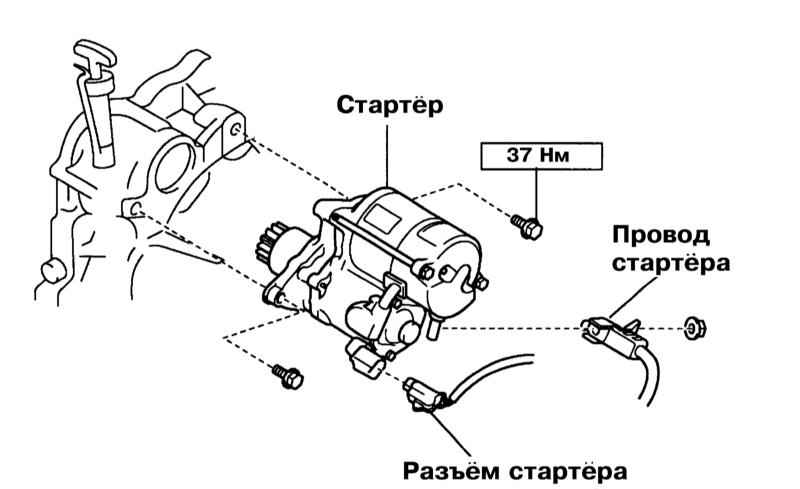

Детали установки стартёра

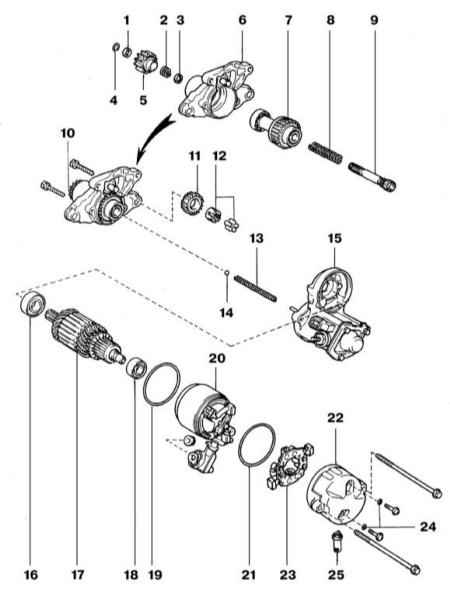

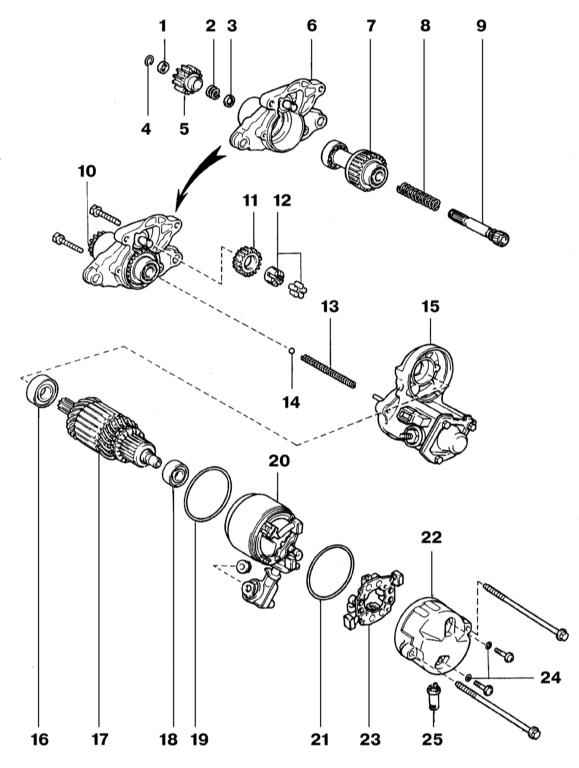

Детали сборки стартёра

1 — Ограничительно кольцо
2 — Пружина
3 — Тарелка пружина
4 — Стопорная втулка
5 — Шестерня
6 — Передняя крышка
7 — Обгонная муфта
8 — Пружина
9 — Вал привода
10 — Сборка передней крышки и обгонной муфты
11 — Промежуточная шестерня
12 — Подшипник

13 — Возвратная пружина
14 — Стальной шарик
15 — Тяговое реле
16 — Передний подшипник
17 — Якорь
18 — Задний подшипник
19 — Уплотнительное кольцо
20 — Корпус с полевой обмоткой
21 — Уплотнительное кольцо
22 — Задняя крышка
23 — Щёткодержатель
24 — Уплотнительное кольцо
25 — Пыльник


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
  3. Разъедините разъём стартёра.
  4. Выверните гайку и отсоедините провод стартёра.
  5. Выверните два крепёжных болта и снимите стартёр.
  6. Установка производится в обратном порядке.
