8.7. Снятие и установка сборки рычага селектора режимов АТ

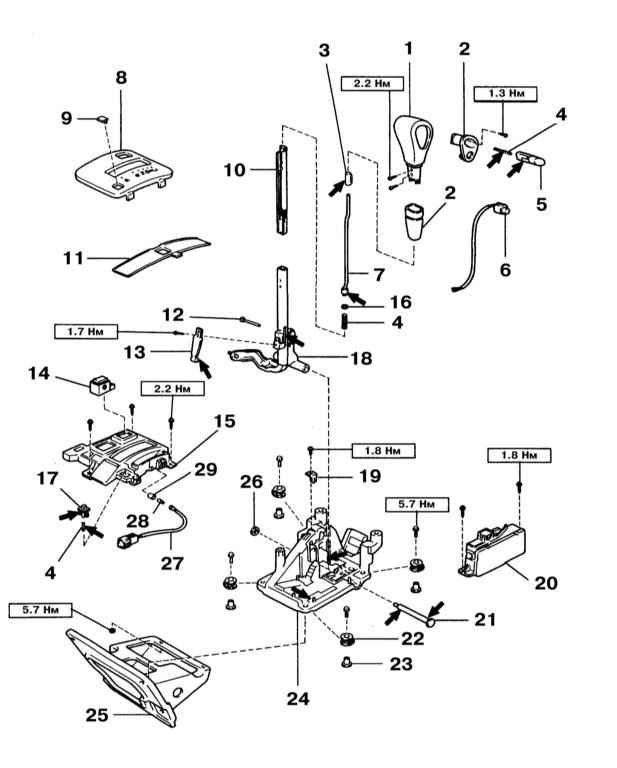

Компоненты сборки рычага селектора

1 — Рукоятка рычага селектора
2 — Заглушка рукоятки рычага селектора
3 — Втулка рукоятки рычага селектора
4 — Пружина
5 — Кнопка рукоятки рычага селектора
6 — Главный выключатель режима O/D
7 — Стопорный стержень
8 — Панель индикации режима
9 — Заглушка снятия блокировки рычага селектора
10 — Направляющий жёлоб электропроводки
11 — Боковая крышка
12 — Штифт
13 — Пружина ручной фиксации
14 — Переключатель режима вождения

15 — Корпус нижнего индикатора режима
16 — Седло пружины рычага селектора
17 — Кнопка снятия блокировки рычага селектора
18 — Вспомогательная сборка рычага селектора
19 — Демпфер вибраций
20 — Сборка модуля блокировки переключения
21 — Тяга переключения режимов
22 — Втулка
23 — Вставка №1 рычага селектора
24 — Пластина рычага селектора
25 — Вспомогательная пластина рычага селектора
26 — Пружинная гайка
27 — Сборка провода индикации режима
28 — Лампа
29 — Колпачок


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите следующие части отделки и панели приборов (см. Кузов):
    • Нижнюю крышку №2 правой части панели приборов;
    • Панель №2 правой части панели приборов;
    • Отделочную панель нижней секции панели приборов;
    • Нижнюю секцию панели приборов;
    • Нижнюю вставку;
    • Нижнюю секцию центральной панели приборов вместе с кантом;
    • Правую и левую боковые крышки покрытия пола;
    • Нижнюю панель центральной секции панели приборов вместе с кантом;
    • Нижнюю отделочную секцию центральную панели приборов.

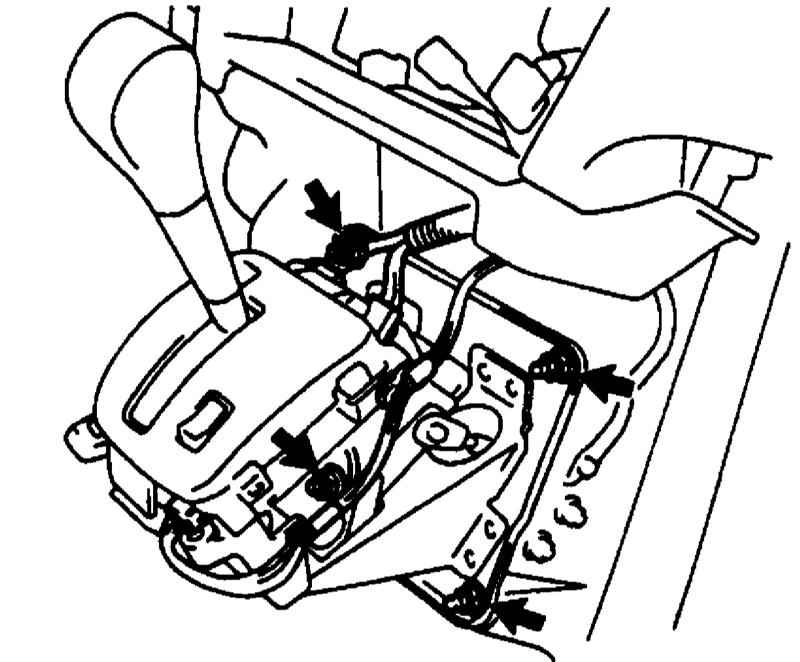

  1. Выверните 4 гайки и отсоедините трос от сборки рычага селектора режимов АТ.
  1. Разъедините три разъёма электропроводки и отсоедините её от сборки рычага селектора.
  2. Снимите сборку рычага селектора.
  3. При необходимости разборку и сборку рычага селектора АТ производите в соответствии с иллюстрацией Компоненты сборки рычага селектора.
  4. Установку сборки рычага селектора производите в обратном порядке.
  5. После установки проверьте исправность функционирования рычага селектора (см. иллюстрацию Рычаг селектора режимов АТ и описание режимов).
