1.4.5.10. Лампа центрального верхнего стоп-сигнала

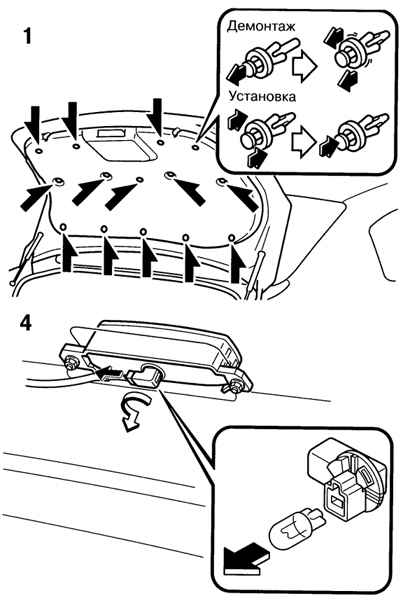

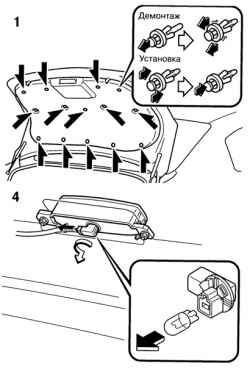

Рис. 1.195. Процедура замены лампы центрального верхнего стоп-сигнала

1. Вытяните сердечники и выньте пластмассовые держатели, которыми крепится панель обивки крышки багажника. Снимите панель обивки (рис. 1.195).

2. Отсоедините электрический разъем от фонаря.

3. Поверните патрон с лампой против часовой стрелки и выньте его из корпуса фонаря.

4. Выньте лампу из патрона.

5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

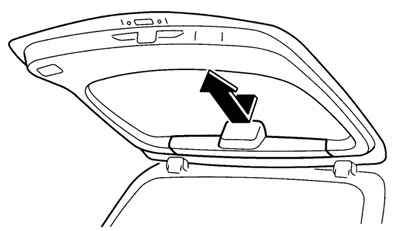

Рис. 1.196. Демонтаж обивки задней двери багажного отделения

1. Демонтируйте верхнюю панель обивки задней двери багажного отделения (рис. 1.196).

2. Отсоедините электрический разъем от фонаря.

3. Поверните патрон с лампой против часовой стрелки и выньте его из корпуса фонаря.

4. Выньте лампу из патрона.

5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.
