2.13. Система управления





Компоненты системы управления автомобиля с двигателем Z6

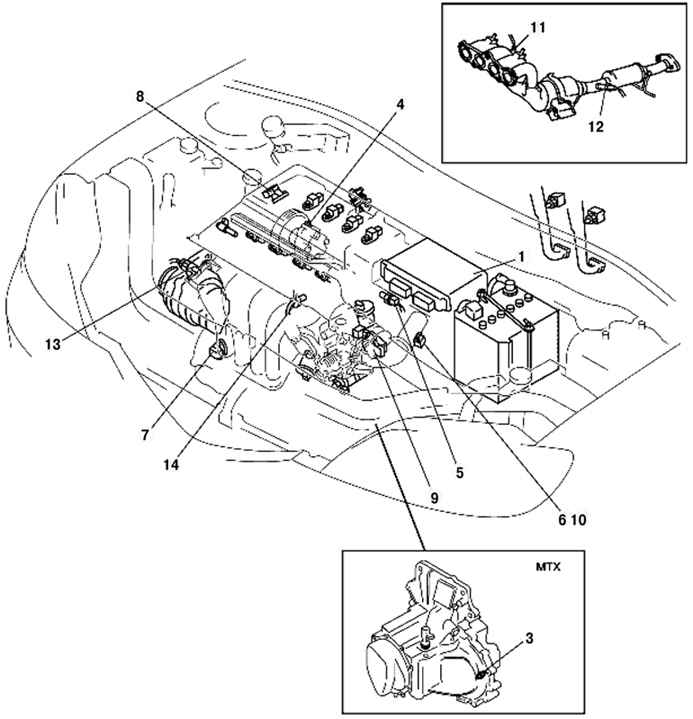

Рис. 2.340. Компоненты системы управления автомобиля с двигателем Z6: 1 – блок PCM; 2 – выключатель нейтрали; 3 – выключатель CPP (Модели с механической коробкой передач) ; 4 – датчик давления гидроусилителя рулевого механизма; 5 – датчик температуры охлаждающей жидкости; 6 – датчик температуры воздуха на впуске; 7 – датчик положения коленвала; 8 – датчик положения распредвала; 9 – датчик положения дроссельной заслонки; 10 – датчик массового расхода воздуха; 11 – передний датчик концентрации кислорода с подогревом; 12 – задний датчик концентрации кислорода с подогревом; 13 – датчик барометрического давления; 14 – KS

Компоненты системы управления автомобиля с двигателем Z6 показаны на рис. 2.340.
