2.3.3. Топливная система
|
|

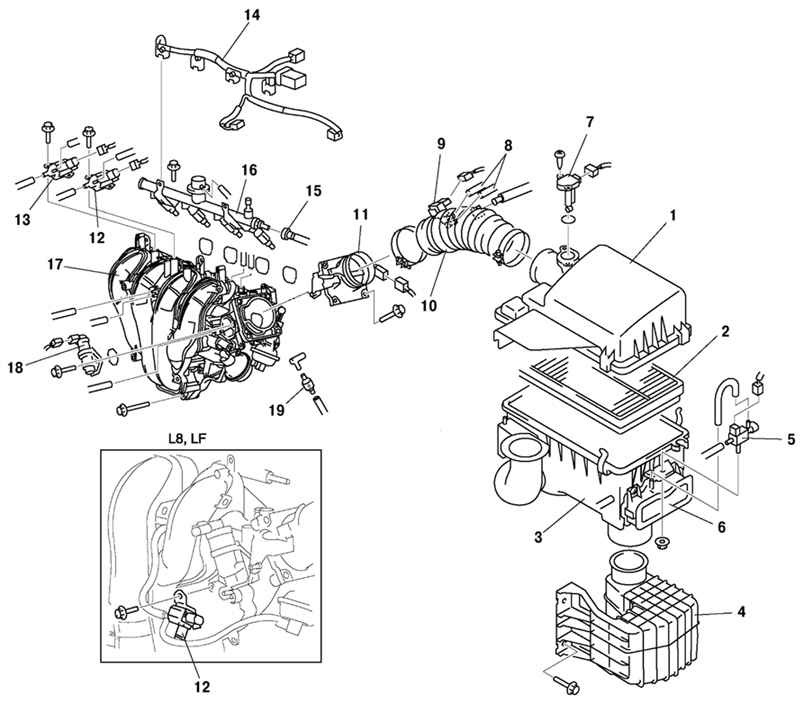

Рис. 2.218. Компоненты топливной системы и системы выпуска отработавших газов: 1 – крышка воздушного фильтра; 2 – фильтрующий элемент воздушного фильтра; 3 – корпус воздушного фильтра; 4 – резонансная камера; 5 – управляющий электромагнитный клапан системы VAD (L3); 6 – заслонка системы VAD (L3); 7 – датчик массового расхода воздуха; 8 – вакуумный шланг (электромагнитный клапан продувки); 9 – электромагнитный клапан продувки; 10 – воздушный шланг; 11 – дроссельный патрубок; 12 – управляющий электромагнитный клапан Variable tumble; 13 – управляющий электромагнитный клапан системы VIS (L3); 14 – разъем топливной форсунки; 15 – пластмассовый топливный шланг; 16 – распределитель топлива; 17 – впускной коллектор; 18 – регулятор холостого хода; 19 – обратный клапан системы VAD (L3)
|
|
|
|
