4.2.8. Снятие и установка заднего верхнего рычага

Снятие

Установка

ВНИМАНИЕ

Выполнение следующих процедур без предварительного снятия датчика скорости колеса антиблокировочной системы тормозов может привести к обрыву цепи в жгуте проводов, если жгут будет по ошибке натянут.

Перед выполнением следующих операций снимите датчик скорости колеса антиблокировочной системы тормозов (со стороны ступицы) и закрепите его в подходящем месте, где датчик не будет по ошибке поврежден при выполнении обслуживания.

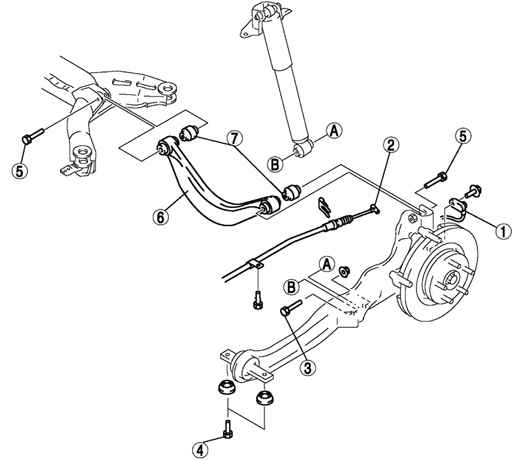

Рис. 4.32. Задний верхний рычаг: 1 – датчик скорости колеса антиблокировочной системы тормозов; 2 – трос стояночной тормозной системы; 3 – болт (нижняя часть заднего амортизатора); 4 – болт (передняя часть продольной тяги); 5 – болт (задний верхний рычаг); 6 – задний верхний рычаг; 7 – втулка заднего верхнего рычага
